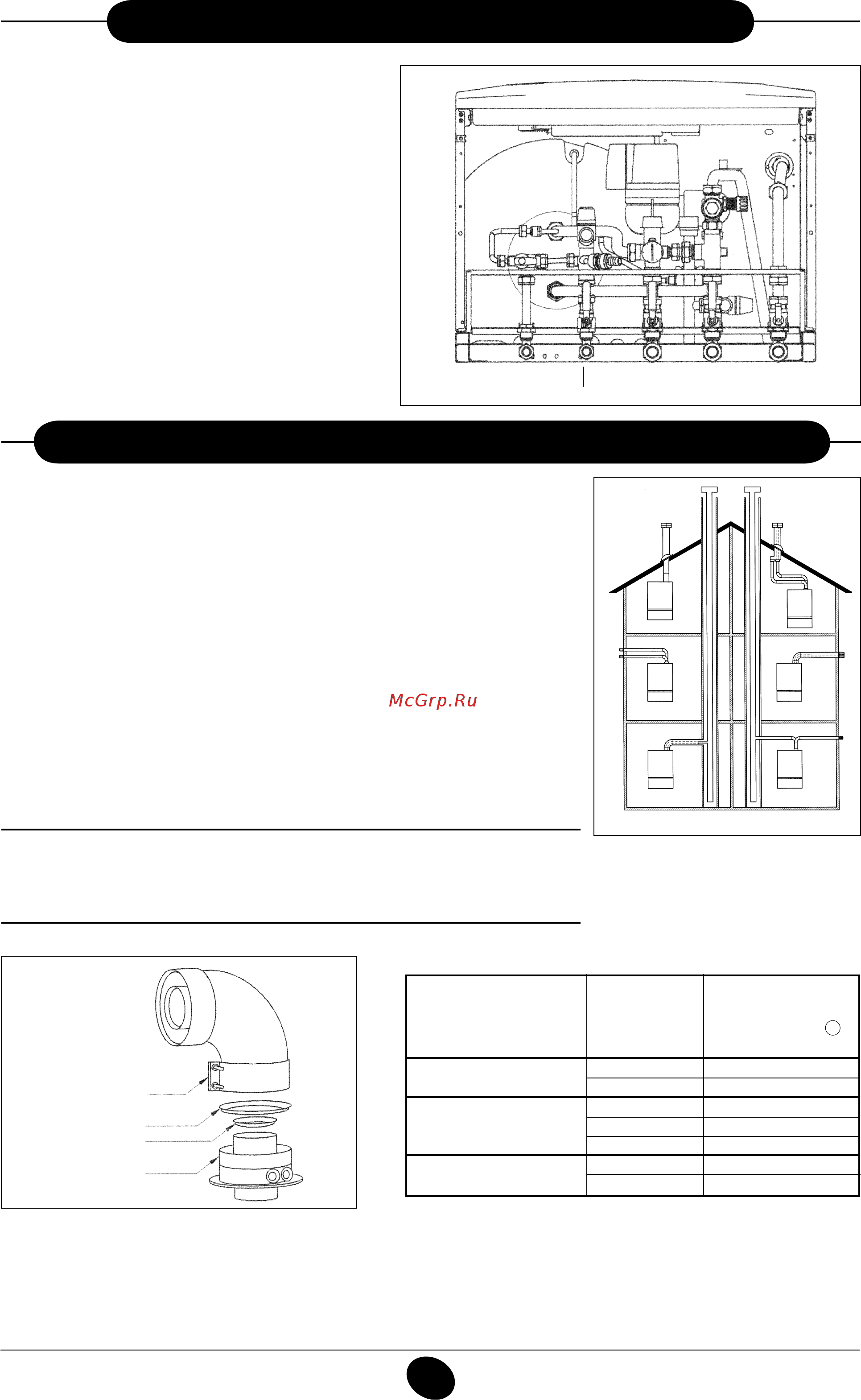

Baxi NUVOLA-3 B40 240i [10/31] Комплект поставки
![Baxi NUVOLA-3 B40 240i [10/31] Комплект поставки](/views2/1207153/page10/bga.png)
100
925.906.1 - RU
РУКОВОДСТВО ДЛЯ ТЕХНИЧЕСКОГО ПЕРСОНАЛА
15. КОМПЛЕКТ ПОСТАВКИ
• крепежный шаблон
• газовый кран (1)
• кран на входе из магистрали водоснабжения (2)
• прокладки
• соединения
• дюбели 12 мм и крюки
Рис. 7
16. УСТАНОВКА ДЫМОХОДА И ВОЗДУХОВОДА
(модели с принудительной вытяжкой)
Ниже описываются поставляемые в качестве аксессуаров трубы и крепления для
котлов с закрытой камерой сгорания и принудительной вытяжкой. Котел специально
спроектирован для присоединения к дымоходу и воздуховоду коаксиальной трубой.
Возможно также использование раздельных труб при помощи переходного комплекта.
При использовании раздельных труб возможно также объединение их на конечном
участке специальным коаксиальным наконечником (терминалом).
Используйте только крепления, поставляемые данным производителем!
…коаксиальный дымоход (концентрический)
Этот тип трубопровода позволяет отводить сгоревшие газы наружу и забирать
воздух для горения снаружи здания, а также присоединяться к общему дымоходу
(LAS - система).
90° коаксиальный изгиб позволяет присоединять котел к дымоходу в любом
направлении, поскольку он может поворачиваться на 360°. Кроме того, он может
использоваться в качестве дополнительного в сочетании с коаксиальной трубой или
с 45° изгибом.
ПРЕДУПРЕЖДЕНИЕ
Для гарантии наибольшей безопасности при работе котла необходимо, чтобы
дымоотводящие трубы были надежно прикреплены к стене.
911231_5500
Рис.8
2 1
Рис.9
МОДЕЛЬ КОТЛА
Если выход дымохода расположен снаружи, воздуховод должен выступать из стены не менее чем на 18 мм с тем, чтобы на него герметично
установить алюминиевую погодную насадку во избежание попадания воды.
Обеспечьте наклон трубы в сторону улицы - 1см на каждый метр ее длины.
90° изгиб сокращает возможную полную длину трубы на 1 м.
45° изгиб сокращает возможную полную длину трубы на 0,5 м.
0710_1602
крепежный зажим
коаксиальная выходная муфта
A
B
МАКСИМАЛЬНАЯ
ИСПОЛЬЗОВАТЬ
ДЛИНА ДИАФРАГМУ НА
ВОЗДУХОВОДЕ
A
(m) (mm)
0 ÷ 2,5 73
2,5 ÷ 5 NO
0,5 73
0,5 ÷ 2 80
2 ÷ 4 NO
2 76
2 ÷ 4 NO
NUVOLA 3 240B40 Fi
NUVOLA 3 280B40 Fi
NUVOLA 3 140B40 Fi
0804_1101 / CG_2061
