101
925.906.1 - RU
РУКОВОДСТВО ДЛЯ ТЕХНИЧЕСКОГО ПЕРСОНАЛА

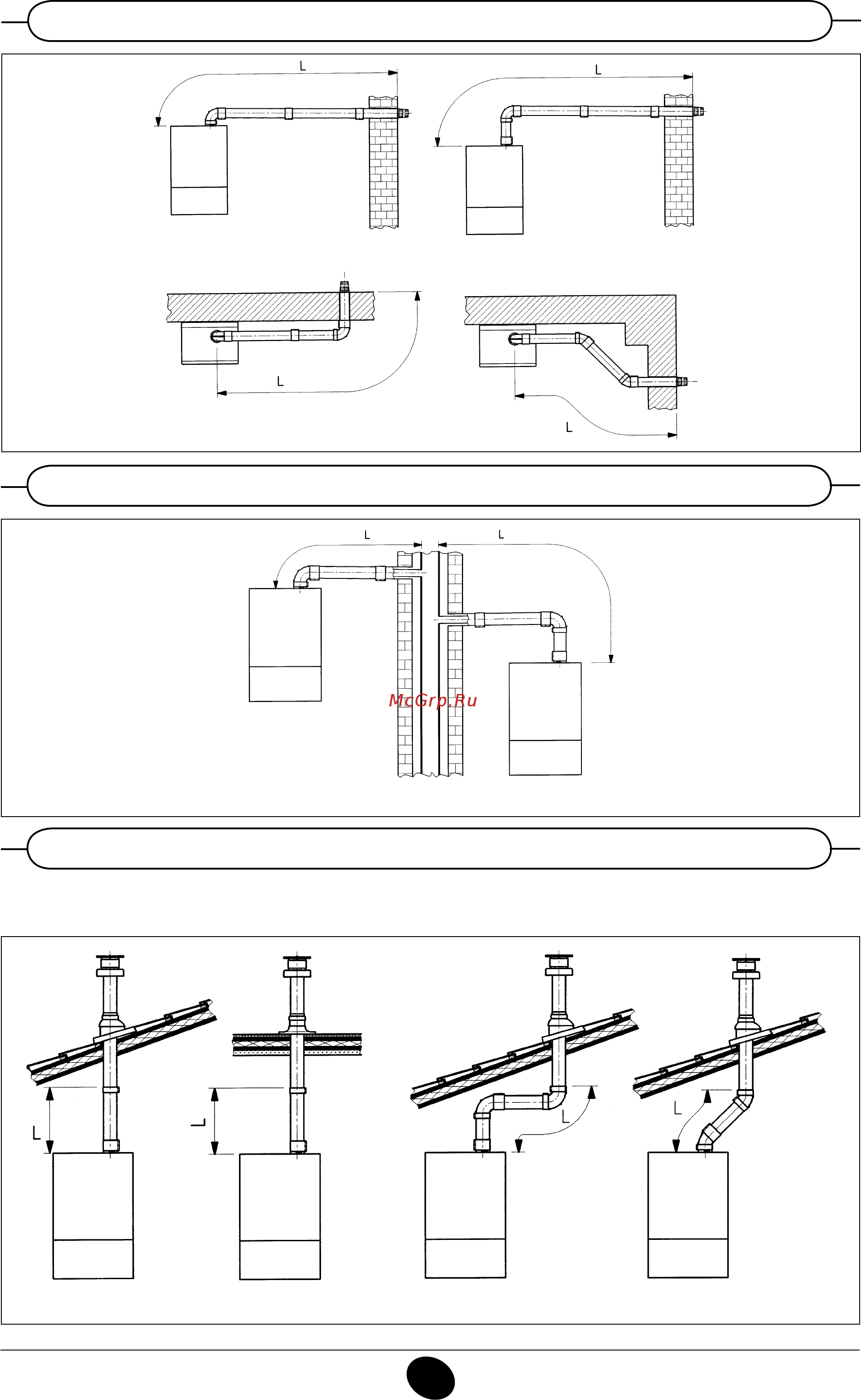

16.1 ВАРИАНТЫ ГОРИЗОНТАЛЬНОЙ УСТАНОВКИ НАКОНЕЧНИКА ДЫМОХОДА
0612_0201
16.2 ВАРИАНТЫ УСТАНОВКИ ПРИ ПРИСОЕДИНЕНИИ К ОБЩЕМУ ДЫМОХОДУ LAS СИСТЕМА
0607_0601
16.3 ВАРИАНТЫ ВЕРТИКАЛЬНОЙ УСТАНОВКИ НАКОНЕЧНИКА ДЫМОХОДА
Такая установка может быть выполнена как на плоской, так и на наклонной крыше путем закрепления наконечника с
соответствующей погодной насадкой и рукавом (дополнительные аксессуары поставляются по требованию).
0710_2301
L max = 4 m Ø 60/100 mm
L max = 8 m Ø 80/125 mm
L max = 3 m Ø 60/100 mm
L max = 7 m Ø 80/125 mm
L max = 4 m Ø 60/100 mm
L max = 8 m Ø 80/125 mm
L max = 4 m Ø 60/100 mm
L max = 10 m Ø 80/125 mm
L max = 2 m Ø 60/100 mm
L max = 8 m Ø 80/125 mm
L max = 3 m Ø 60/100 mm
L max = 9 m Ø 80/125 mm
