РУКОВОДСТВО ДЛЯ ПОЛЬЗОВАТЕЛЯ
9. СИСТЕМА БЕЗОПАСНОСТИ: ИНДИКАТОРЫ И РАБАТЫВАНИЕ
Для поддержания эффективной и безопасной работы Вашего котла в конце каждого сезона его должен проверить
квалифицированный специалист. Качественное обслуживание обеспечивает долгий срок службы и экономичную работу
системы. Внешнее покрытие котла нельзя чистить абразивными, едкими или легковоспламеняющимися моющими средствами
(такими как бензин, спирт и т.п.). Перед чисткой всегда отключайте агрегат от сети (см. параграф 6 “Выключение котла).
10. УКАЗАНИЯ ПО УХОДУ
Код
неисправности
E01
E02
E03
E04
E05
E06
E11
E12
E13
E25
E31
E35
E98
E99
Описание неисправности
Отсутствие зажигания
Сработал предохранительный термостат перегрева
Сработал предохранительный термостат (датчик тяги)/
прессостат – датчик тяги
Ошибка по частому срыву пламени
Неисправен датчик температуры контура отопления
Неисправен датчик температуры системы ГВС
Сработал предохранительный термостат перегрева
низкотемпературного контура (при его наличии)
Нет сигнала от дифференциального гидравлического
прессостата
Поврежден контакт дифференциального гидравлического
прессостата
Отсутствие циркуляции воды
Ошибка в передаче данных между электронной платой
и дистанционным управлением
Ошибка пламени (паразитное пламя)
Ошибка внутри электронной платы
Ошибка внутри электронной платы
МЕРЫ ПО УСТРАНЕНИЮ
Нажать кнопку . В случае повторного срабатывания данного
устройства, обратитесь в обслуживающую организацию.
Нажать кнопку . В случае повторного срабатывания данного
устройства, обратитесь в обслуживающую организацию.
Обратиться в обслуживающую организацию.
Обратиться в обслуживающую организацию.
Обратиться в обслуживающую организацию.
Обратиться в обслуживающую организацию.
Обратиться в обслуживающую организацию.
Проверьте, чтобы давление в системе соответствовало
необходимым значениям (см. главу 5). Если неисправность
остается, обратитесь в обслуживающую организацию.
Проверьте, чтобы давление в системе соответствовало
необходимым значениям (см. главу 5). Если неисправность
остается, обратитесь в обслуживающую организацию.
Обратиться в обслуживающую организацию.
Нажать кнопку . В случае повторного срабатывания данного
устройства, обратитесь в обслуживающую организацию
Premere il tasto . В случае повторного срабатывания данного
устройства, обратитесь в обслуживающую организацию.
Обратиться в обслуживающую организацию.
Обратиться в обслуживающую организацию.

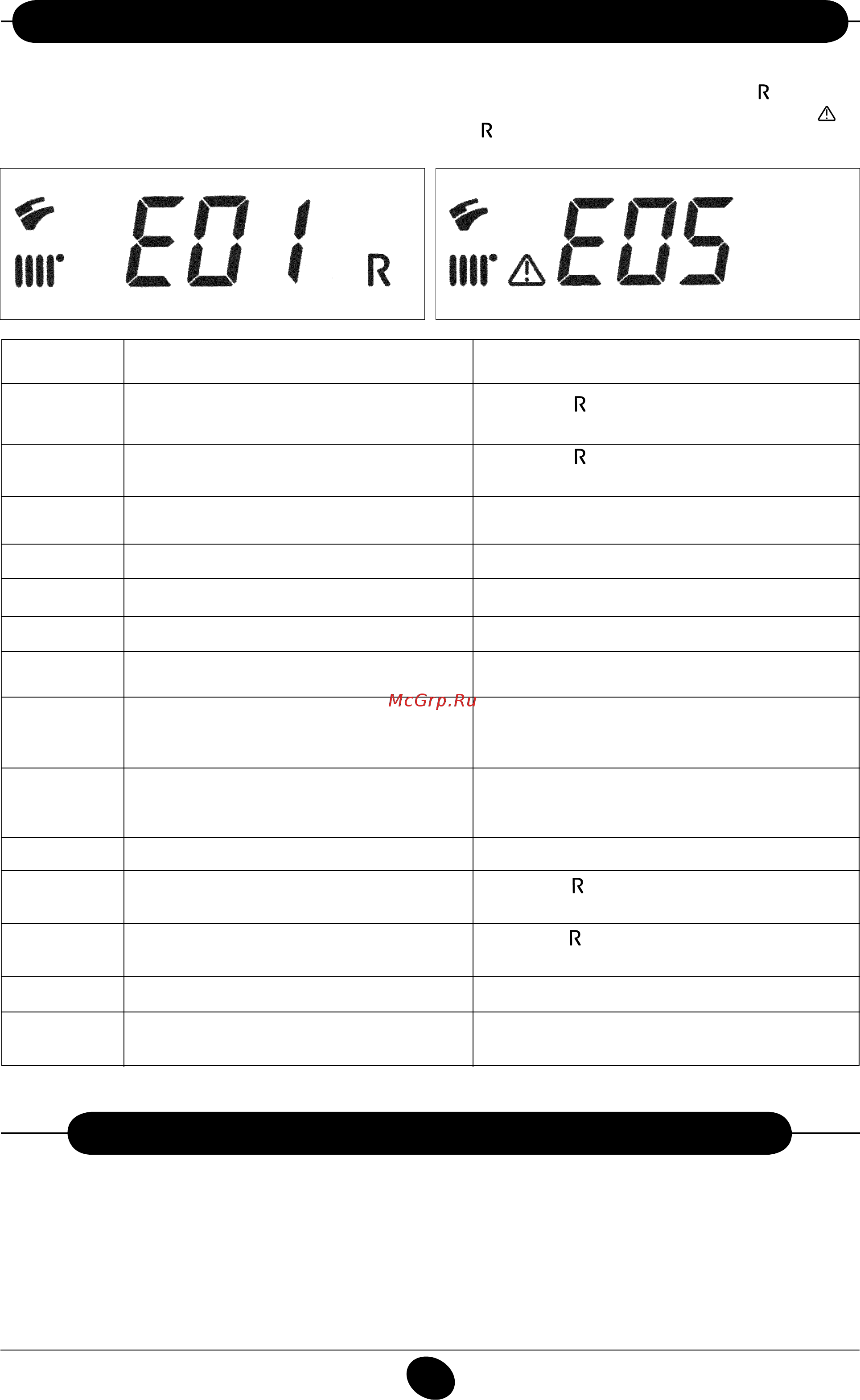

Рис.4
0710_0201
Неисправности идентифицируются с помощью кода, который высвечивается на дисплее после буквы Е (например, Е01).При
возникновении неисправностей, которые могут быть устранены пользователем, на дисплее появляется символ
(рис. 4).
При возникновении неисправностей, которые не могут быть устранены пользователем, на дисплее появляется символ
(рис 4.1). Для ПЕРЕЗАПУСКА котла нажимать не менее 2 сек кнопку .
Рис.4.1
0605_1107
