РУКОВОДСТВО ДЛЯ ПОЛЬЗОВАТЕЛЯ
3. ПУСК КОТЛА
Гарантийные обязательства выполняются организацией, осуществившей первый пуск котла. Данная организация должна иметь
установленные законом лицензии. Начало гарантийного срока наступает с момента первого пуска. Для осуществления первого
пуска и последующего обслуживания котла рекомендуем Вам обращаться в авторизованные сервисные центры BAXI (“БАКСИ”).
Адреса и телефоны сервисных центров спрашивайте в торгующей организации.
Для правильного зажигания горелки нужно:
• подключить котел к электросети.
• открыть газовый кран;
• нажать кнопку (примерно 2 сек), чтобы установить режим работы котла (см. параграф 3.2.
ВНИМАНИЕ: при установке режима работы , котел работает только на производство горячей санитарной воды.
• установить необходимые значения температуры в системах отопления и ГВС, действуя кнопками +/- (см. параграф 4).
ВНИМАНИЕ
При первом включении внутри трубы подачи газа могут образоваться воздушные пробки. В таких случаях горелка не будет
включаться и произойдет блокировка котла. При возникновении данной проблемы повторите процедуру включения котла до
поступления газа в горелку, нажимая не менее 2 сек кнопку Сброс ( )
.

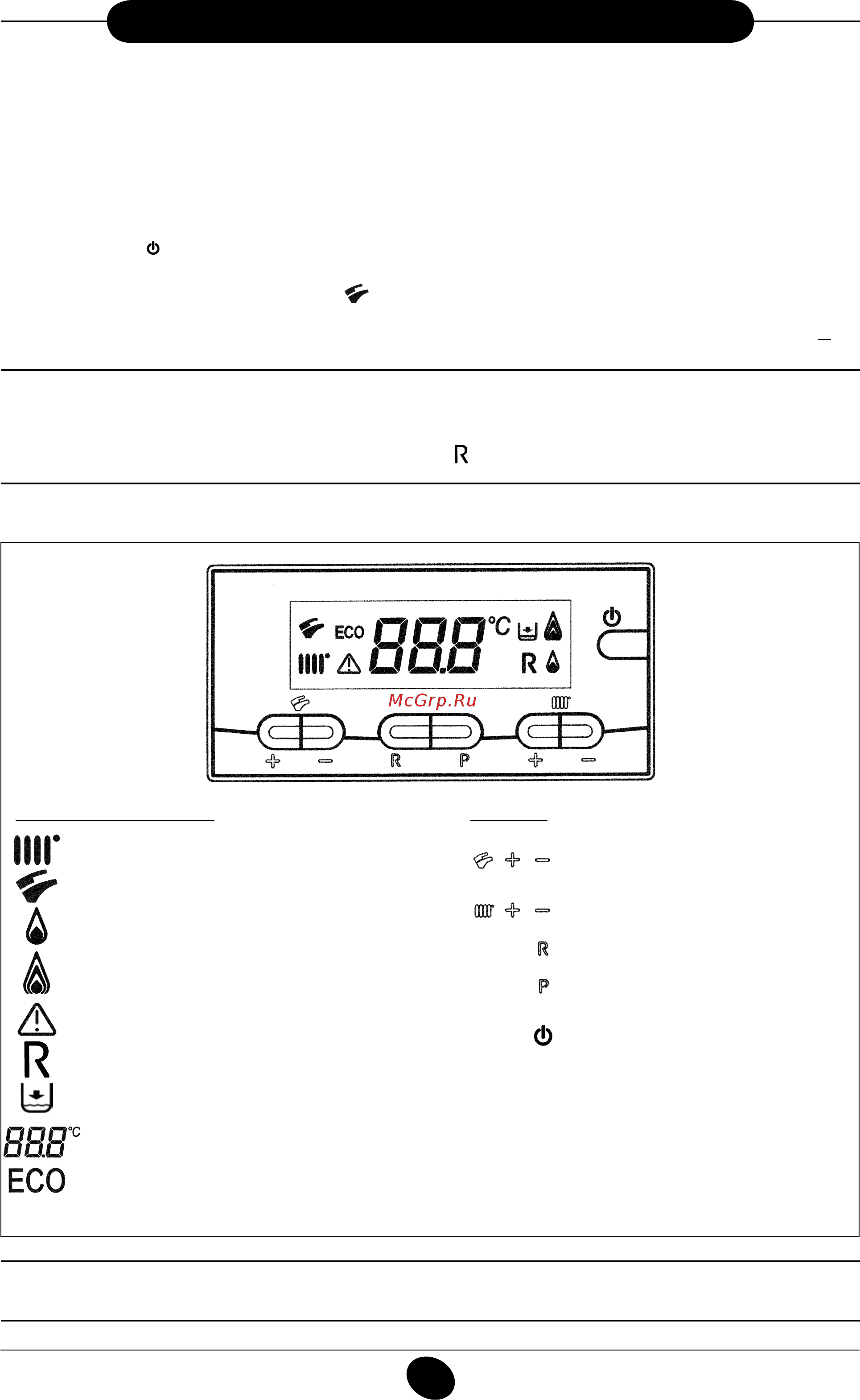

Рис.1
СИМВОЛЫ НА ДИСПЛЕЕ:
Работа в контуре отопления
Наличие пламени - Рис 2
(уровень мощности 0 - 25%)
Уровень модуляции пламени - Рис 2
(3 уровня мощности)
Работа в системе ГВС
Общая неисправность
Низкое давление в системе (нехватка
воды)
Цифровая сигнализация (Температура,
код неисправности, и т.п.)
Сброс
Режим ECO
КНОПКИ:
Регулирования температуры горячей
бытовой воды (°C)
Регулирования температуры в
помещении (°C)
Сброс (перезапуск котла)
ECO COMFORT
Кнопка выбора режима работы
(см.главу 3.2)
0609_2301
При подсоединенном устройстве дистанционного управления (ДУ - поставляется отдельно) все
регулировки котла осуществляются с ДУ. Руководствуйтесь также инструкциями, прилагаемыми к
устройству.
