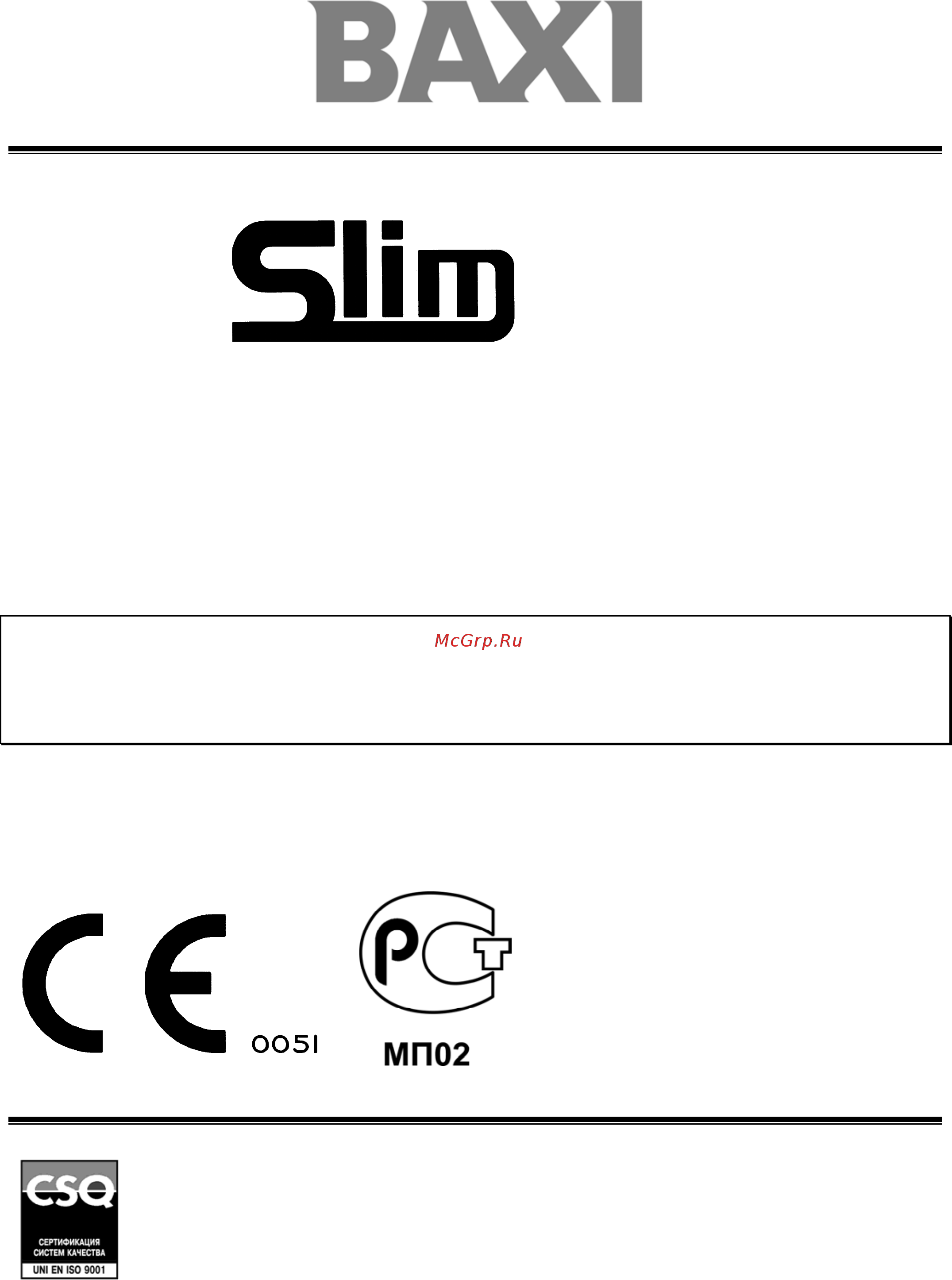

Baxi SLIM EF 1.39 Инструкция по эксплуатации онлайн
EF
Газовые напольные котлы
с чугунным теплообменником
Руководство по установке
и эксплуатации
(паспорт изделия)
Компания BAXI S.p.
A
. - один из европейских лидеров по производству отопительных и водонагревательных
систем для домашнего пользования (настенных газовых котлов, напольных котлов, электрических
водонагревателей). Компания имеет сертификат CSQ, удостоверяющий соответствие нормам UNI EN ISO
9001. Стандарты, предусмотренные в нормах UNI EN ISO 9001, охватывают все этапы организации
производства. Сертификат UNI EN ISO 9001 гарантирует Вам следующее. Система контроля качества,
применяемая на заводе BAXI S.p.A. в городе Bassano del Grappa (Бассано
дель Граппа), где изготовлен ваш
котел, отвечает самым строгим мировым стандартам.
Содержание
- Газовые напольные котлы с чугунным теплообменником руководство по установке 1
- И эксплуатации 1
- Паспорт изделия 1
- Внимание 2
- Инструкции для установщика 2
- Оглавление 2
- 1 9 1 1 3
- Pис 1 3
- Pис 1 a 3
- Бутане g30 или пропане g31 следуйте инструкциям изложенным в данном руководстве и это обеспечит правильную установку и оптимальную работу данного аппарата 3
- Введение 3
- Котлы slim ef выполнены из чугуна они не требуют подключения к электросети поскольку они энергонезависимы маркировка ес гарантирует 3
- Модель slim ef 1 2 1 1 3
- Модель slim ef 1 9 1 1 3
- Описание аппарата 3
- Размеры 3
- Соответствие прибора директивам 2009 142 ес 2004 108 ес 2006 95 ес и 92 42 ес это котлы предназначенные только для отопления они могут работать на природном газе метане на 3
- Slim ef 1 2 1 1 1 9 1 9 1 1 4
- Технические данные 4
- Pис 2 5
- Основные компонент 5
- Установка 6
- На рис изображено подсоединение котлоагрегата к дымовой трубе или дымоходу при помощи дымовых каналов в соответствии с предписаниями норматива uni 7129 92 для аппартов с номинальным расходом тепла не более 35 кватт при подсоединении рекомендуется не только соблюдать установленные квоты но и использовать водонепроницаемые материалы устойчивые в течение длительного времени к механическим нагрузкам и высоким температурам дыма в любой точке дымового канала температура продуктов горения должна быть выше температуры в месте выпадения росы направление не может меняться более 3 раз включая соединение входного отверстия дымохода дымовой трубы для изменения направления используйте только элементы кривых 7
- Предназначенная для выброса в атмосферу продуктов горения дымовая труба аппаратов с естественной тягой должна отвечать следующим требованиям 7
- Pис 5 8
- Электрическая схема 8
- Характеристики 9
- G30 или пропана g31 предлагается комплект со всем необходимым для перехода от одного типа газа к другому для перехода от одного типа газа к другому действуйте в следующем порядке 10
- В случае использования бутана 10
- Эксплуатация и содержание 10
- Для очистки чугунного теплообменника выполнить следующие действия 11
- Направить струю воздуха в горелки чтобы удалить накопившуюся пыль убедиться что на верхней части горелок не закупорены отверстия при демонтаже и повторном монтаже горелки следует особо осторожно обращаться с такими деталями как термопара термоэлемент и запальная горелка 11
- Полностью нагретый термоэлемент генерирует достаточное количество энергии для работы газового клапана если он правильно разогрет термоэлемент генерирует напряжение 700 800 мв которые можно измерить при помощи милливольтметра на двух наконечниках соединительного кабеля газового клапана оператор газового клапана требует напряжение 11
- Струей воздуха очистить отверстие подачи первичного воздуха и сопло запальной горелки убедиться что пламя запальной горелки хорошо касается наконечника термопары и термоэлемента 11
- Чтобы гарантировать функциональность и исправность оборудования необходимо регулярно проводить периодические проверки производить ежегодный контроль выполненный к в а л и ф и ц и р о в а н н ы м персоналом 11
- Главная горелка не зажигается 12
- На газовом клапане невозможно выполнить никакие работы по п р о ф и л а к т и ч е с к о м у обслуживанию можно только заменить магнитный блок тем не менее осмотреть на предмет чистоты и удалить возможные окисления или загрязнения на соединениях между термоэлементом и газовым клапаном и между термопарой и газовым клапаном 12
- Правильно нагретая термопара генерирует достаточно напряжения для поддержания в возбужденном состоянии магнита который управляет открытием прохода газа к запальной горелке обычно термопара генерирует 5 7 мв которые можно измерить при помощи милливольтметра на двух наконечниках соединения термопары с п р е д о х р а н и т е л ь н ы м термостатом с ручной перезагрузкой недостаточное напряжение термопары провоцирует остановку работы системы 12
- Приблизительно 300 мв недостаточное напряжение термоэлемента провоцирует остановку работы системы 12
- Включение и функционирование 13
- Инструкции для пользователя 13
- Предупреждение 13
