Baxi SLIM EF 1.39 [10/14] Эксплуатация и содержание
![Baxi SLIM EF 1.39 [10/14] Эксплуатация и содержание](/views2/1250709/page10/bga.png)
4.1 ВКЛЮЧЕНИЕ И
НАСТРОЙКА ГАЗОВОГО
КЛАПАНА
SIT 820 NOVA mV
(
Pис. 7)
- Убедиться, что оборудование и
котел наполнены водой, и что в
них нет воздуха. Снять винт на
входном отводе давления
газового клапана (7) и установить
манометр с водяным столбиком.
Открыть газовый кран.
Убедиться, что давление газа на
входе равно или слегка
превышает 20 мбар. (Внимание:
если давление превышает 37
мбар, необходимо установить
редукторы давления на входе в
котел или на входе в котельную).
- Повернуть ручку управления (1) в
положение пилот. Нажать до
упора ручку управления. Газ
начнет выходить из запальной
горелки. Зажечь запальную
горелку при помощи
пьезоэлектрического зажигателя.
После розжига запальной
горелки, подождать 20 секунд,
затем отпустить ручку
управления. Запальная горелка
останется зажженной. В
противном случае повторите
процедуру розжига.
- Повернуть ручку управления в
положение горелки.
- Снять винт выходного отвода
давления клапана (8).
Переместить манометр с
водяным столбиком на выходной
отвод давления. Завинтить на
место винт входного отвода
давления.
- Установить на термостате котла
требуемую температуру. Когда
горелка полностью включена,
тарировать газовое давление
горелки (при помощи
регулировочного винта 2) на
значения, указанные в таблице
технических данных (пар. 1.3) в
зависимости от используемого
газа.
- Запломбировать выполненную
настройку.
- Если горелка не зажигается,
убедиться, что на газовый клапан
подается достаточное
напряжение.
4.3 РЕГУЛИРОВАНИЕ
ДАВЛЕНИЯ
ГАЗА В ГОРЕЛКАХ
Может случиться, что на месте
установки величина давления
подачи будет отличной от
величины, установленной на
фабричном производстве,
следовательно, необходимо
проверить давление и расход
газа в момент первого
включения. Во время подобного
контроля котлоагрегат
продолжает функционировать (а
остальные газовые аппараты,
естественно, должны быть
отключены), дважды снимите
данные с газового счетчика с
интервалом строго в 6 минут,
затем величина полученного
расхода умножается на 10, из
чего выводится объем
потребляемого газа в час. Если
полученная величина не
соответствует той, что указана в
п.1.3, вращайте винты регулятора
давления, установленного на
заслонке, до тех пор, пока не
добьетесь точной величины.
Выполняйте это регулирование
медленно и постепенно.
Снимайте данные со счетчика, по
крайней мере, через 30 сек.
после того, как вы
отрегулировали давление.
4.4 ИЗМЕНЕНИЕ ТИПА ГАЗА
(
Pис. 8)
В случае использования бутана
(G30) или пропана (G31)
предлагается комплект со всем
необходимым для перехода от
одного типа газа к другому.
Для перехода от одного типа
газа к другому действуйте в
следующем порядке:
– Замените главные сопла и
маленькое опытное сопло из
комплекта.
– Завинтить до упора
регулировочный винт газового
клапана (2 рис. 7).
– Установите давление на входе
горелки до 30/37 мбар в
зависимости от типа газа при
помощи уменьшителя
давления, который находится
на внешней стороне
котлоагрегата.
– Выполнив изменение рабочего
давления, запечатайте
регуляторы.
– Выполнив эти операции,
прикрепите на панель
обкладки этикетку из
комплекта с указанием
выбранного типа газа.
Примечание: Завершив сборку,
проверьте герметичность всех
соединений, используя для
этого мыльную воду или
специальные вещества,
избегая использовать
открытое пламя.
Переход от одного типа газа к
4 ЭКСПЛУАТАЦИЯ И СОДЕРЖАНИЕ

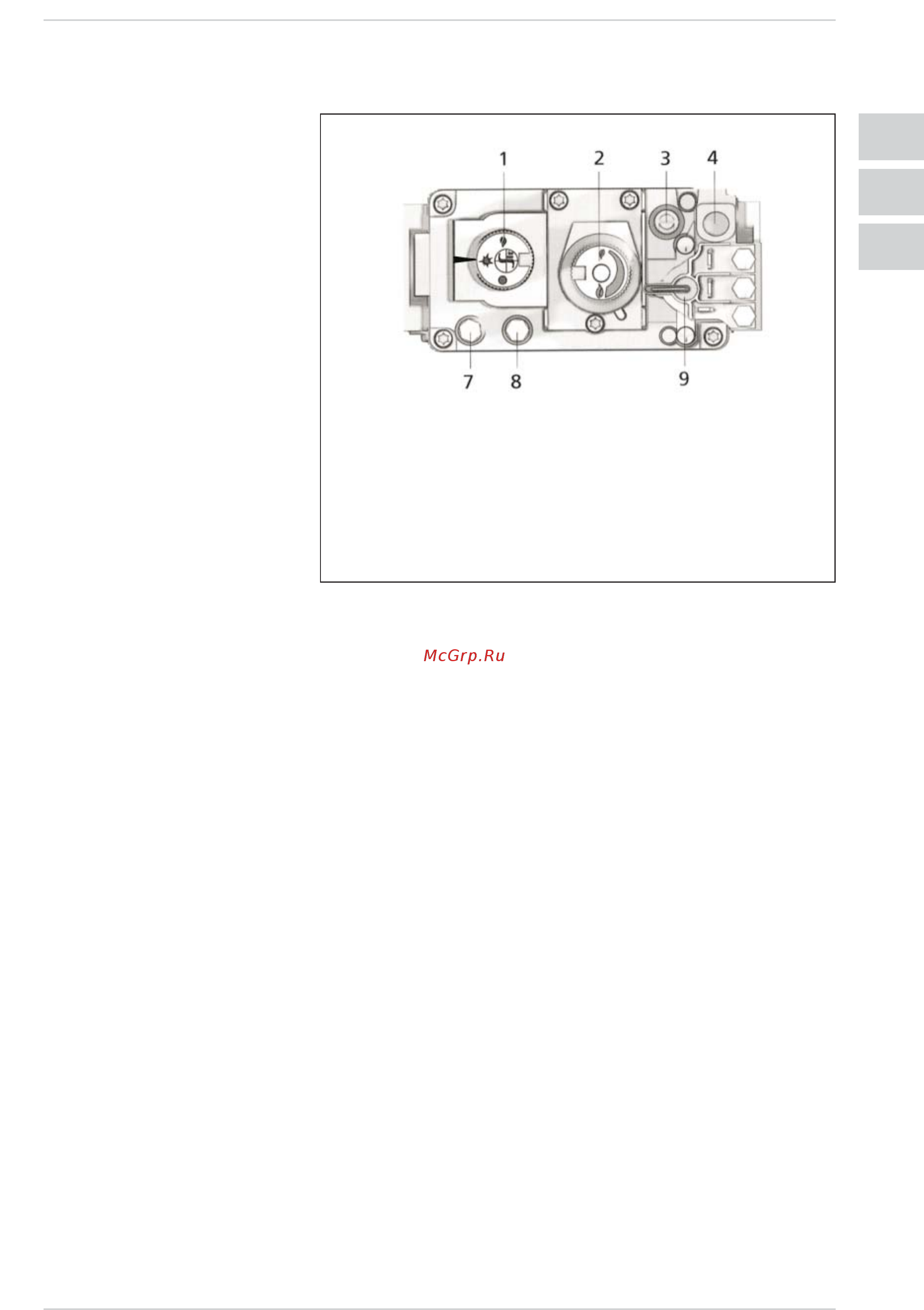

СПЕЦИФИКАЦИЯ
1
Ручка управления
2 Регулировочный винт давления горелки
3 Регулировочный винт подачи на запальную горелку
4 Крепление термопары
7 Отвод давления питания
8 Отвод давления горелки
9 Электроклапан горелки
Pис. 7
39
