38

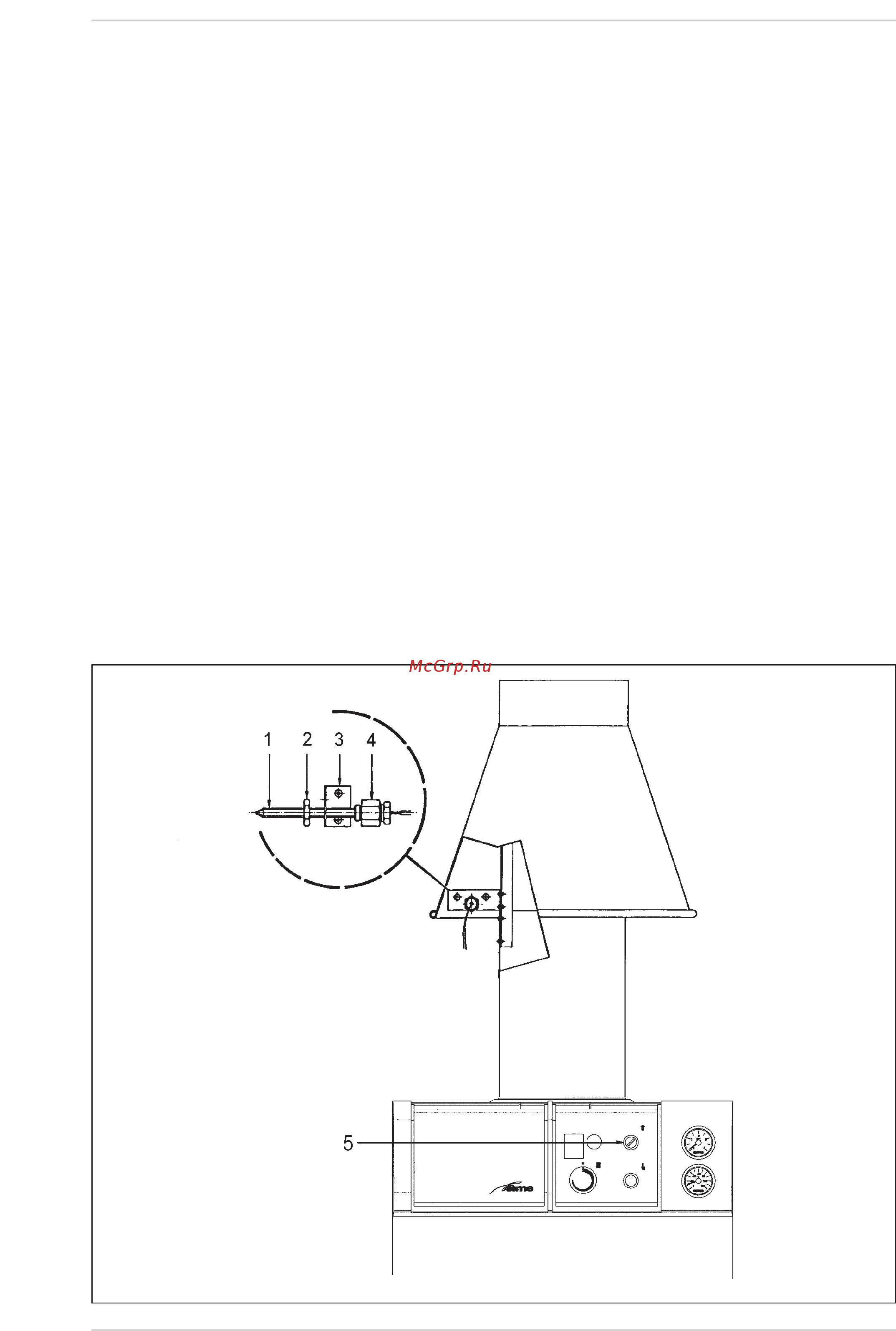

СПЕЦИФИКАЦИЯ
1 Капилляр термостата
2 Контргайка М12
3 Опорный кронштейн капилляра
4 Соединение М12
5 Дымовой термостат
Pис. 6
3.1 УСТРОЙСТВО
ПРОТИВОДЫМОВОЙ
ЗАЩИТЫ (Pис. 6)
Это защитное устройство на
случай оттока дыма в помещение в
результате выхода из строя или
частичной закупорки дымохода (5).
Контрольное устройство
срабатывает,блокируя
функционирование газовой
заслонки, если происходит
непрерывный выброс дыма в
помещение и в таком количестве,
что он становится опасен.
Для нового включения
котлоагрегата необходимо
отвинтить крышку термостата и
нажать на находящуюся внизу
кнопку.
Прежде чем выполнить эти
операции, убедитесь, что на пульте
управления отключено
напряжение.
Если устройство постоянно
включается, необходимо
тщательно проверить дымоход и
при помощи необходимых
модификаций сделать его
функционирование эффективным.
В моделях “RX 37÷55 TP” капилляр
дымового термостата,
расположенный на задней стенке
котлоагрегата, должен быть
вставлен в отверстие ø 12,5
опорного кронштейна
противонагнетателя и прикреплен
к нему при помощи соединения или
контргайки М12, уже
установленных на капилляре.
Примечание:
Категорически воспрещается
отключать, убирать или
выводить из строя контрольное
устройство. В противном случае
утрачивается право на
гарантийное обслуживание.
Для его контроля и замены
обращайтесь в
специализированную техслужбу.
3.2 КОМПОНЕНТЫ
И КОМПЛЕКТУЮЩИЕ
В газовом клапане SIT 820 mV
сосредоточены в едином блоке все
необходимые устройства для
выполнения различных
автоматических и ручных функций
для регулировки и безопасности
газового котла.
Этот клапан, на который подается
напряжение, генерируемое
термоэлементом, можно
использовать с любым типом газа.
В клапане SIT 820 mV
сосредоточены следующие
компоненты:
- Предохранительный клапан с
защитой пламени на запальной
горелке;
- Автоматический отсекающий
клапан на главной горелке;
- Регулировочный клапан
давления/расхода запальной
горелки;
- Регулятор давления газа
основной горелки;
- Кнопка блокировки подачи газа
к основной горелке и к
запальной горелке.
3 ХАРАКТЕРИСТИКИ
