![Baxi SLIM EF 1.31 [3/14] Pис 1](/views2/1250709/page3/bg3.png)
32
1 ОПИСАНИЕ АППАРАТА
1.1 ВВЕДЕНИЕ
Котлы SLIM EF выполнены из
чугуна, они не требуют
подключения к электросети,
поскольку они энергонезависимы.
Маркировка ЕС гарантирует
соответствие прибора
директивам 2009/142/ЕС,
2004/108/ЕС, 2006/95/ЕС и
92/42/ЕС. Это котлы,
предназначенные только для
отопления, они могут работать на
природном газе (метане), на
бутане (G30) или пропане (G31).
Следуйте инструкциям,
изложенным в данном
руководстве, и это обеспечит
правильную установку и
оптимальную работу данного
аппарата.

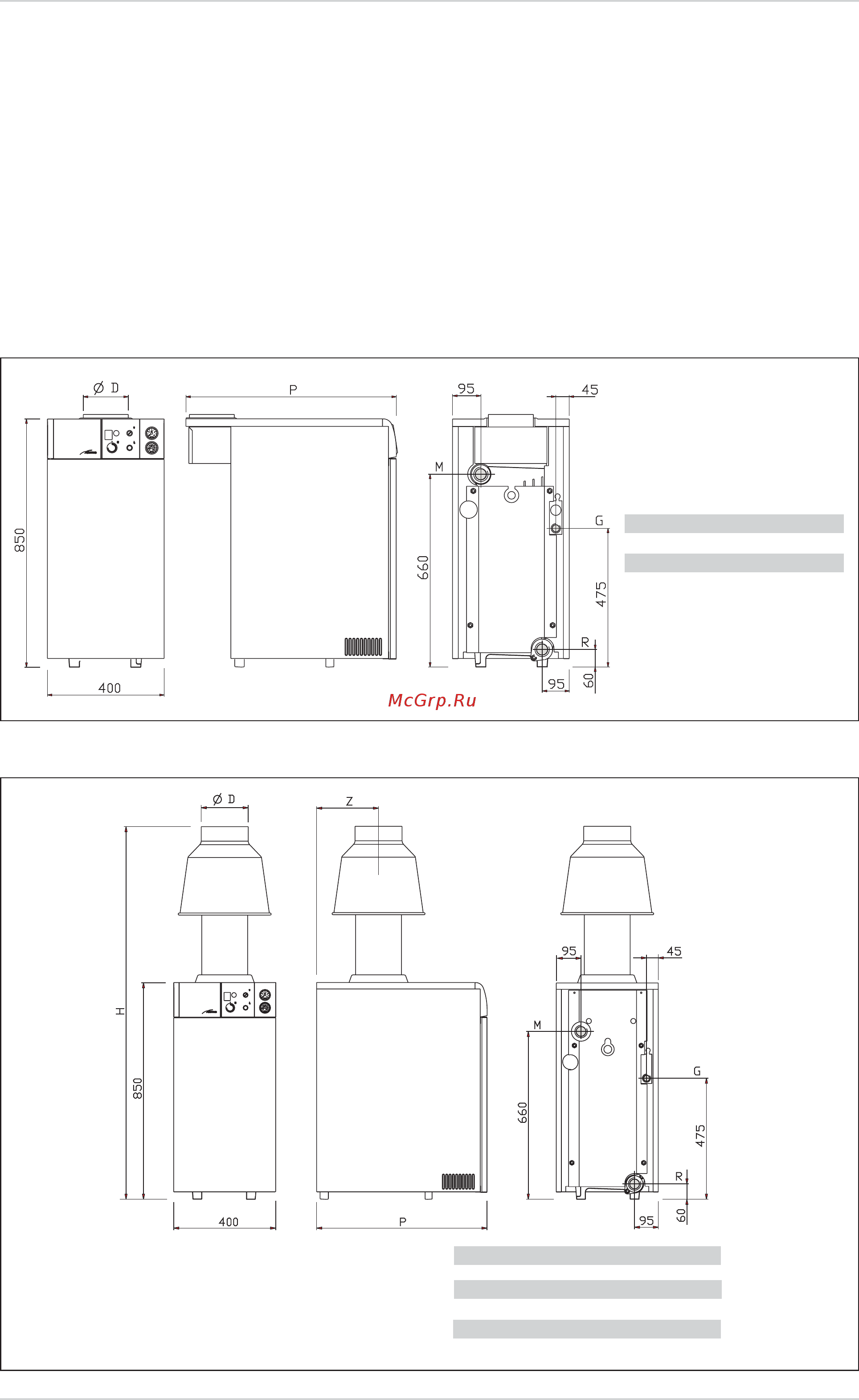

1.2 РАЗМЕРЫ
1.2.1 Модель “SLIM EF 1.22-1.31”
(
Pис. 1)
1.2.2 Модель “SLIM EF 1.39-1.61”
(
Pис. 1/a)
Рис. 1
Рис. 1/a
СОЕДИНЕНИЯ
R Обратный ход
системы 1
1
/
2
”
M Подача под давлением
в системе 1
1
/
2
”
G Подача газа 1/2”
P мм 595 720
D мм 130 150
СОЕДИНЕНИЯ
R Обратный ход системы 1
1
/
4
”
M Подача под давлением в системе 1
1
/
2
”
”4/3азаг ачадоП G
P мм 670 770 870
H мм 1435 1435 1675
Z мм 245 295 345
D мм 180 180 200
1.22 1.31
1.39 1.49 1.61
