10. INSTALAREA CONDUCTELOR
garantăm o instalare uşoară şi exibilă pentru centrala pe gaz cu ajutorul accesoriilor furnizate (care sunt descrise mai jos).
Centrala este proiectată pentru racordarea la un sistem de conducte de evacuare gaze arse/admisie aer de tip coaxial, vertical
sau orizontal. Cu ajutorul unui kit separator se poate instala şi un sistem cu două conducte separate.
ATENŢIE
C13, C33 Capetele conductei de evacuare dublate trebuie prevăzute în interiorul unui pătrat cu latura de 50 cm. Instrucţiuni
detaliate sunt furnizate împreună cu fi ecare accesoriu în parte.
C53 Capetele conductei de admisie a aerului de combustie şi de evacuare a produşilor de combustie nu trebuie montate pe pereţi
opuşi ai clădirii.
C63 Pierderea maximă de presiune a conductelor nu trebuie să depăşească 100 Pa . Conductele trebuie să e certifi cate pentru
întrebuinţarea specifişi pentru o temperatură mai mare de 100°C. Capătul coşului trebuie certifi cat conform Normei EN 1856-1.
C43, C83 Coşul sau hornul utilizat trebuie să fi e potrivit pentru utilizare.
TEVA EXEMPLE DE INSTALARE A CONDUCTELOR DE EVACUARE/ADMISIE SUNT PREZENTATE LA SFÂRŞITUL
MANUALULUI (VEZI FIGURA DIN ANEXA “SECTION” G).
Pentru o bună instalare, se recomandă utilizarea accesoriilor furnizate de producător.
Pentru o siguranţă majoră în funcţionare este necesar ca conductele de evacuare a gazelor arse să fi e fi xate bine pe perete cu
ajutorul unor dispozitive de fi xare corespunzătoare.
10.1 CONDUCTE COAXIALE
Acest tip de conductă permite evacuarea produselor de ardere
şi admisia aerului de combustie atât în exteriorul edifi ciului,
cât şi în hornurile de tip LAS. Cotul coaxial de 90° permite
racordarea centralei la conducta de evacuare-admisie
indiferent de direcţie, deoarece poate rotit la 360°. În plus,
poate utilizat şi ca un cot suplimentar, alături de o conductă
coaxială sau de un cot de 45°.
În caz de evacuare la exterior, conducta de evacuare-admisie
trebuie să iasă din perete cu cel puţin 18 mm pentru a permite
poziţionarea şi sigilarea ţiglei de protecţie din aluminiu, în
vederea evitării infi ltraţiilor de apă.
Un cot de 90° reduce lungimea totală a conductei cu 1 metru.
Un cot de 45° reduce lungimea totală a conductei cu 0,5 metri.
Primul cot de 90° nu este inclus în calculul lungimii maxime disponibile.
Asiguraţi o pantă minimă, spre centrală, de 1 cm pentru fi ecare metru de lungime al conductei de evacuare.
TEVA EXEMPLE DE INSTALARE A CONDUCTELOR DE EVACUARE ŞI LUNGIMILE RESPECTIVE ADMISE SUNT
PREZENTATE LA SFÂRŞITUL MANUALULUI ÎN ANEXA SECTION” D .

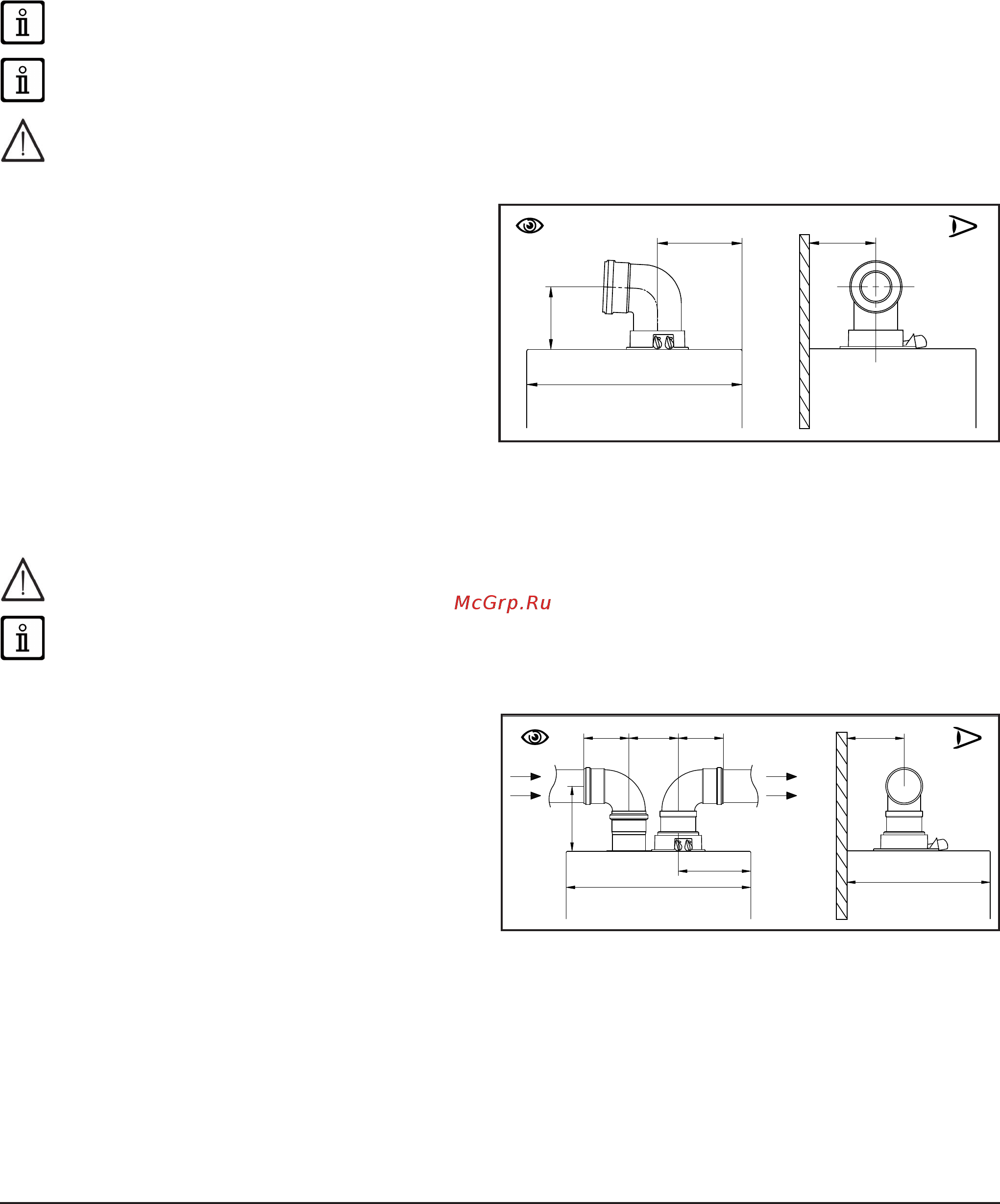

10.2 CONDUCTE SEPARATE
Acest tip de conductă permite evacuarea produselor de ardere
atât în exteriorul clădirii, cât şi în hornuri de evacuare separate.
Admisia de aer de combustie poate efectuată într-o zonă
diferită faţă de cea în care e situată conducta de evacuare.
Kit-ul separator, livrat ca accesoriu, conţine un racord-adaptor
pentru conducta de evacuare 80 ( B ) şi un racord pentru
conducta de admisie aer ( A ). Pentru racordul conductei
de admisie aer folosiţi şuruburile şi garniturile înlăturate în
prealabil de pe capac.
Cotul de 90° permite racordarea centralei la conductele de
evacuare şi admisie în funcţie de nevoile specifi ce. În plus, poate utilizat şi ca un cot suplimentar, alături de o conductă sau de
un cot de 45°.
Un cot de 90° reduce lungimea totală a conductei cu 0,5 metri.
Un cot de 45° reduce lungimea totală a conductei cu 0,25 metri.
Primul cot de 90° nu este inclus în calculul lungimii maxime disponibile.
450
140,5177
131 min
CG_2220
450
177
110120110
159
350
140,5
A B
CG_2208
