I n s t r u c ţ i u n i p e n t r u I N S TA L AT O R ( r o )

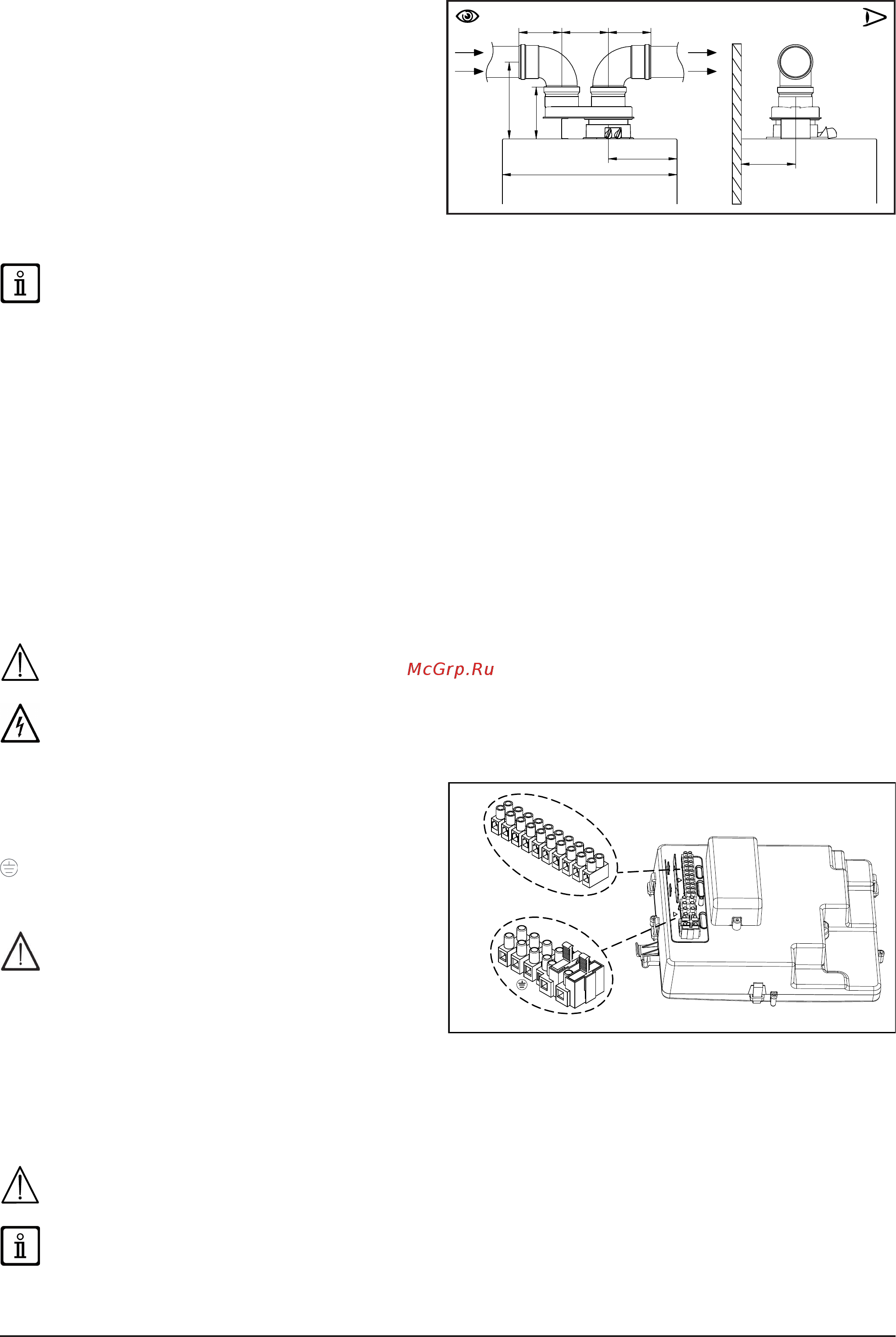

KIT SEPARATOR UNIC
(ACCESORIU ALTERNATIV)
Pentru instalări particulare ale conductelor de evacuare/
admisie, se poate utiliza un separator unic ( C ), livrat ca
accesoriu. Acesta, datorită posibilităţii de a se roti la 360°,
permite orientarea conductelor de evacuare/admisie în orice
direcţie. Acest tip de conductă permite evacuarea produselor
de ardere atât în exteriorul clădirii, cât şi în hornuri de evacuare
separate. Admisia de aer de combustie poate efectuată
într-o zonă diferită faţă de cea în care e situată conducta de
evacuare. Kitul separator este xat pe coloana (100/60 mm)
centralei şi permite ca aerul de combustie şi gazele arse
e admise/evacuate prin două conducte separate (80 mm).
Pentru mai multe informaţii, citiţi instrucţiunile de montaj ale
accesoriului.
TEVA EXEMPLE DE INSTALARE A CONDUCTELOR DE EVACUARE ŞI LUNGIMILE RESPECTIVE ADMISE SUNT
PREZENTATE LA SFÂRŞITUL MANUALULUI ÎN ANEXA “SECTION” D .
11. CONECTAREA LA REŢEAUA ELECTRICĂ
Siguranţa electrică a aparatului este asigurată numai când acesta este conectat corect la o instalaţie de împământare efi cientă,
conectarea ind efectuată conform normelor de siguranţă în vigoare privitoare la instalaţii. Centrala trebuie conectată electric la
o reţea de alimentare 230 V monofazată + împământare cu ajutorul cablului trifi lar din dotare, respectându-se polaritatea Linie-
Neutru.
Conectarea trebuie efectuată prin intermediul unui întrerupător bipolar cu o deschidere a contactelor de cel puţin 3 mm.
În cazul înlocuirii cablului de alimentare, a se utiliza un cablu de tip “HAR H05 VV-F” 3x0,75 mm2 cu diametrul maxim de 8 mm.
Pentru a avea acces la placa de borne, îndepărtaţi panoul frontal al centralei (fi xat cu două şuruburi în partea de jos), rotiţi în jos
cutia de comandă şi accedeţi la plăcile de borne M1, M2, M3 , destinate legăturilor electrice, îndepărtând capacul de protecţie.
Fuzibilii de tip rapid 3,15 A sunt încorporaţi în placa de borne de alimentare (pentru a verifi ca şi/sau a înlocui fuzibilii, extrageţi
suportul acestora, de culoare neagră).
A SE VEDEA SCHEMA CONEXIUNILOR ELECTRICE LA SFÂRŞITUL MANUALULUI, ÎN ANEXA “SECTION” B .
Verifi ci ca curentul nominal total absorbit de accesoriile conectate la aparat e mai mic de 2A. Dacă este mai mare,
interpuni între accesorii şi placa electronică un releu.
Legăturile prezente la plăcile de borne M1- M3 se afl ă sub înaltă tensiune (230 V). Înainte de a începe realizarea conexiunilor,
asiguri-că a fost oprită alimentarea aparatului cu energie electrică. Respectaţi polaritatea la placa de borne M1 : L
(FAZĂ) - N (NUL).
PLACA DE BORNE M1
(L) = Linie (maro)
(N) = Neutru (albastru).
= Împământare (galben-verde).
(1) (2) = Contact termostat ambiental .
Restabiliţi puntea pe bornele 1-2 ale plăcii de borne
M1 a centralei, în cazul în care nu se mai utilizează
termostatul de ambient sau în cazul în care se
conectează dispozitivul de control de la distanţă livrat
ca accesoriu.
PLACA DE BORNE M2
Bornele 1 - 2: conectarea dispozitivului de control de la distanţă (joasă tensiune) livrat ca accesoriu.
Bornele 4 - 5 (comune): conectare sondă externă (livrată ca accesoriu).
Bornele 3-6-7-8: libere.
Bornele 9-10: conectare sondă boiler de preparare a apei calde menajere.
Dacă aparatul este conectat la o instalaţie de încălzire prin pardoseală, se va prevedea, prin grija instalatorului, un termostat
de protecţie care să asigure protejarea instalaţiei împotriva supratemperaturilor.
Treceţi rele care asigură legătura la plăcile de borne prin găurile de trecere şi xare anume, prezente pe partea de jos a
centralei.
