S e c c i ó n I N S TA L A D O R ( e s )
ADVERTENCIAS ANTES DE LA INSTALACIÓN
Las notas y las instrucciones técnicas indicadas a continuación se dirigen a los instaladores de modo que puedan efectuar una
instalación perfecta. Las instrucciones sobre el encendido y el empleo de la caldera se encuentran en la parte destinada al
usuario. Cabe tener presente que la instalación, el mantenimiento y la gestión de las instalaciones de gas para el uso doméstico
deben ser realizados exclusivamente por personal califi cado con arreglo a las normas vigentes.
Además, el técnico instalador debe estar capacitado para la instalación de los aparatos de calefacción.
Además de lo arriba mencionado se debe tener presente que:
La caldera puede ser utilizada con cualquier tipo de placa convectora, radiador y termoconvector, alimentados por dos tubos
o monotubo. En cualquier caso, las secciones del circuito se calcularán con los métodos habituales, teniendo en cuenta el
caudal-altura manométrica característica disponible en la placa e indicada en el apartado 16.
No se deben dejar las partes del embalaje (bolsas de plástico, poliestireno, etc.) al alcance de niños, en cuanto que son
potenciales fuentes de peligro.
El primer encendido lo debe efectuar el Servicio de Asistencia Técnica autorizado, indicado en la hoja adjunta.
La falta de conformidad con lo arriba mencionado comporta la caducidad de la garantía.
ADVERTENCIA BOMBA SUPLEMENTARIA
En caso de que se utilice una bomba suplementaria en la instalación de calefacción, se debe situarla en el circuito de retorno de
la caldera. De este modo se permite el correcto funcionamiento del presóstato agua.
ADVERTENCIA PARA PANELES SOLARES
En caso de conexión de la caldera instantánea (mixta) a una instalación con paneles solares, la temperatura máxima del agua
sanitaria en la entrada de la caldera no debe ser superior a 60°C .
No se deben dejar las partes del embalaje (bolsas de plástico, poliestireno, etc.) al alcance de niños, en cuanto que son
potenciales fuentes de peligro.
9. INSTALACIÓN DE LA CALDERA
La fi gura de la plantilla está disponible al fi nal del manual en el anexo “SECTION” C .
Una vez determinada la ubicación exacta de la caldera, jar la plantilla a la pared. Realizar la colocación de la instalación
empezando por las conexiones de agua y gas presentes en el travesaño inferior de la plantilla. Asegurarse de que la parte trasera
de la caldera (respaldo) esté colocada lo más paralela posible a la pared (en caso contrario situar un espesor en la parte inferior).
Se aconseja instalar dos grifos de paso (impulsión y retorno) G3/4, disponibles bajo pedido, en el circuito de calefacción para
poder realizar trabajos importantes sin tener que vaciar toda la instalación de calefacción. En caso de instalaciones ya existentes
y de sustituciones se aconseja, además de lo mencionado anteriormente, instalar en el retorno a la caldera y abajo un depósito
de decantación destinado a contener las incrustaciones o las escorias presentes también después del lavado y que, con el paso
del tiempo, podrían entrar en circulación. Una vez fi jada la caldera a la pared, efectuar la conexión a los conductos de descarga
y aspiración, suministrados como accesorios, según se describe en los capítulos siguientes. Conectar el sifón a un registro de
descarga, asegurando una pendiente continua. Se deben evitar los tramos horizontales.
Apretar con cuidado los empalmes hidráulicos de la caldera (par máximo 30 Nm).
9.1 SUMINISTRO PRESENTE EN EL EMBALAJE
Plantilla (véase la fi gura en el anexo “SECTION” C al fi nal del manual)
Travesaño de soporte caldera

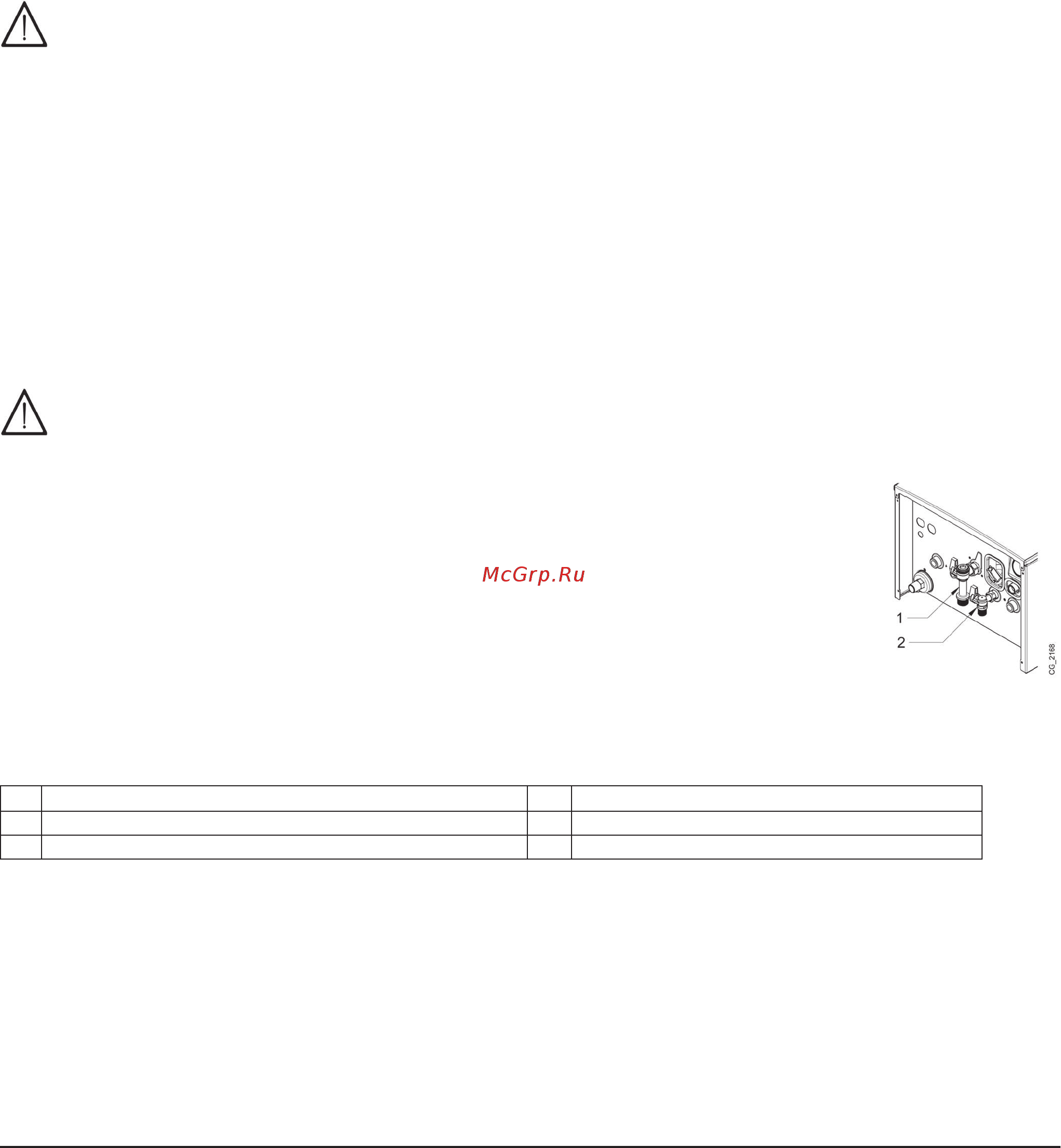

Grifo del gas ( 1 ) y Grifo de entrada agua ( 2 )
Tacos de 8 mm y tornillos de presión
ACCESORIOS suministrados bajo pedido: - grifos de impulsión/retorno calefacción y juntas telescópicas.
9.2 DIMENSIONES DE LA CALDERA
Las dimensiones de la caldera y las cotas de instalación de los empalmes hidráulicos se indican al fi nal del manual en el anexo
“SECTION” C .
A Conducto de descarga de condensados D Entrada GAS
B Ida instalación de Calefacción E Entrada agua fría sanitaria / Llenado instalación
C Salida Agua Caliente Sanitaria (G1/2”) / Acumulador (G3/4”) F Retorno instalación de Calefacción
