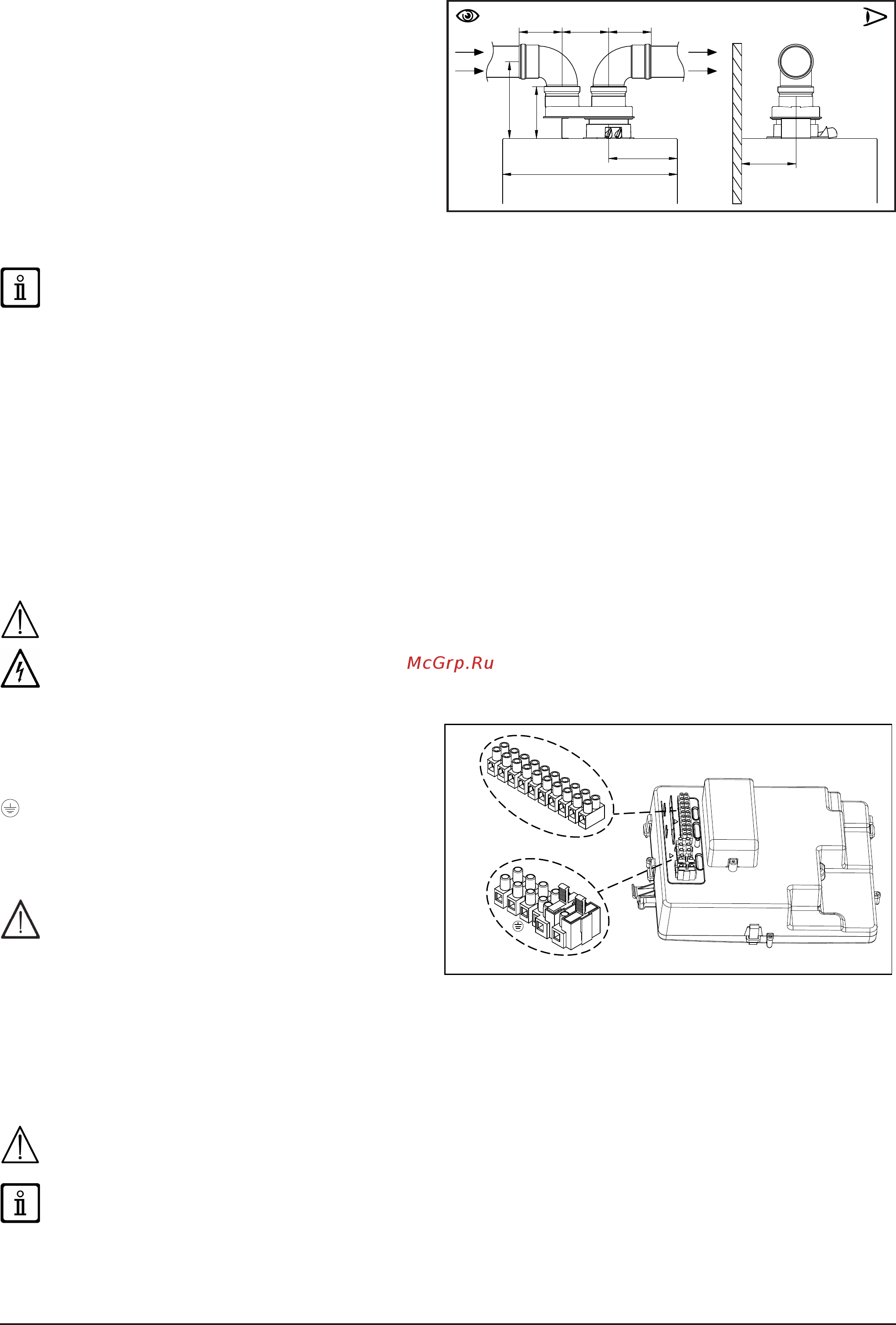

KIT DESDOBLADOR INDIVIDUAL
(ACCESORIO OPCIONAL)
Para instalaciones especiales de los conductos de evacuación/
aspiración de humos, es posible utilizar el accesorio
desdoblador individual ( C ) suministrado como accesorio. De
hecho, este accesorio permite orientar la evacuación y la
aspiración hacia cualquier dirección gracias a la posibilidad de
rotación de 360°. Este tipo de conducto permite la evacuación
de los humos ya sea fuera del edifi cio, como en conductos
de humo individuales. La aspiración del aire comburente se
puede efectuar en zonas diferentes a las de evacuación. El
kit desdoblador está jado a la conexión (100/60 mm) de
la caldera y permite al aire comburente y a los humos de
evacuación entrar/salir de dos conductos (80 mm) separados.
Para más información leer las instrucciones de instalación que
acompañan el accesorio.
ALGUNOS EJEMPLOS DE INSTALACIÓN DE LOS CONDUCTOS DE DESCARGA, Y LAS LONGITUDES ADMITIDAS
CORRESPONDIENTES, ESTÁN DISPONIBLES AL FINAL DEL MANUAL EN EL ANEXO “SECTION” D .
11. CONEXIONES ELÉCTRICAS
La seguridad eléctrica del aparato se obtiene sólo cuando está correctamente conectado a una instalación de puesta a tierra
efi caz, realizada de conformidad con las normas vigentes de seguridad de las instalaciones. La caldera se debe conectar
eléctricamente a una red de alimentación de 230 V monofásica + tierra mediante el cable de tres hilos que forma parte del equipo
base, respetando la polaridad línea-neutro.
La conexión se debe efectuar por medio de un interruptor bipolar con apertura de los contactos de por lo menos 3 mm.
Para sustituir el cable de alimentación, utilizar un cable homologado “HAR H05 VV-F” 3x0,75 mm2 con un diámetro de 8 mm
como máximo. Para acceder a las regletas quitar el panel frontal de la caldera (fi jado con dos tornillos en la parte inferior), girar
hacia abajo la caja de mandos y acceder a las regletas M1, M2, M3 , destinadas a las conexiones eléctricas, quitando la tapa de
protección. Los fusibles, del tipo rápido de 3,15 A, están incorporados en la regleta de alimentación (extraer el portafusible negro
para el control y/o la sustitución).
VÉASE EL ESQUEMA ELÉCTRICO AL FINAL DEL MANUAL EN EL ANEXO “SECTION” B .
Veri car que la intensidad nominal total de los accesorios conectados al aparato sea inferior a 2A. Si es superior, es
necesario interponer un relé entre los accesorios y la tarjeta electnica.
Las conexiones presentes en las regletas M1- M3 están a alta tensión (230 V). Antes de realizar la conexn, asegurarse
de que el aparato no esalimentado ectricamente. Respetar la polaridad de alimentación en la regleta M1 : L (LÍNEA) - N
(NEUTRO).
BORNERA M1
(L) = Línea (marrón)
(N) = Neutro (azul).
= Puesta a Tierra (amarillo-verde).
(1) (2) = contacto para el Termostato Ambiente. IMPORTANTE:
No conectar en estos bornes el Regulador Climático
suministrado como accesorio.
Es necesario restablecer el puente en los bornes 1-2
de la bornera M1 de la caldera en el caso de que no se
utilice un termostato ambiente.
BORNERA M2
Bornes 1 - 2: conexión del Control Remoto (baja tensión) suministrado como accesorio.
Bornes 4 - 5 (comunes): conexión de Sonda Exterior (suministrada como accesorio)
Bornes 3-6-7-8: no utilizadas.
Bornes 9-10: conexión de la sonda del acumulador de Agua Caliente Sanitaria.
En el caso de que el aparato se conecte a una instalación de suelo radiante, para salvaguardar la instalación, el instalador
debe preverse un termostato de proteccn contra la sobretemperatura.
Para la introducción de los cables de conexión de las borneras M1/M2/M3, utilizar los orifi cios “pasa-cables” especiales en
el fondo de la caldera.
CG_2213
198
177
450
140,5
134
110 120 110
C
1
9
8
7
6
5
4
3
2
10
L
N
2
1
CG_2096
M2
M1
