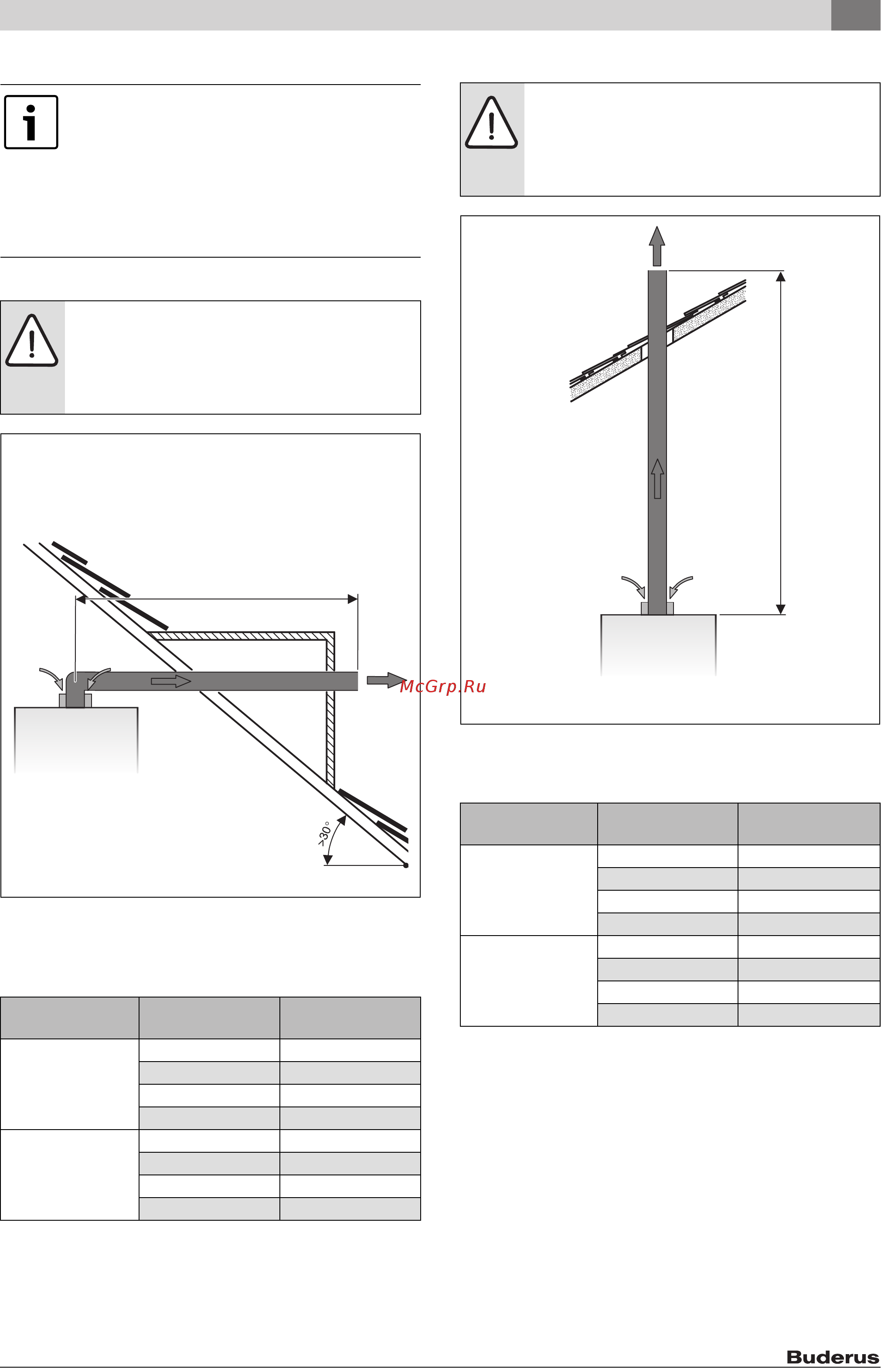

4 Отвод дымовых газов
Logamax U072 – 6 720 805 144 (2014/04)
11
4.3 Выбор ступени вентилятора
4.3.1 Горизонтальный отвод дымовых газов B
22
Рис. 6 Горизонтальный отвод дымовых газов B
22
Колено 90 ° на котле учтено в максимальной длине.
• каждое дополнительное колено 90 ° соответствует 2 м.
• каждое дополнительное колено 45 ° соответствует 1 м.
4.3.2 Вертикальный отвод дымовых газов B
22
Рис. 7 Вертикальный отвод дымовых газов B
22
• каждое дополнительное колено 90 ° соответствует 2 м.
• каждое дополнительное колено 45 ° соответствует 1 м.
Увязка котлов с длиной труб отвода дымовых газов
осуществляется регулировкой ступеней
вентилятора.
▶ Выберите ступень вентилятора в соответствии с
видом системы отвода дымовых газов, типом котла
и длиной дымовых труб (таб. 9 - 14).
▶ Установите ступень вентилятора с помощью
сервисной функции 2.bd ( глава 10.2.2, стр. 25).
УBEДOMДEHИE: плохое горение, если не
установлена дроссельная диафрагма.
▶ Всегда устанавливайте дроссельную диафрагму
7 736 995 123 при отводе дымовых газов B
22
( рис. 19, стр. 17).
L [м]
Ступень
вентилятора
U072-12K
U072-18/18K
212
2 – 5 16
5 – 9 19
9 – 15 4
U072-24/24K
213
2 – 5 17
5 – 9 18
9 – 12 19
Таб. 9 Горизонтальный отвод дымовых газов B
22
L
6 720 806 640-31.2O
УBEДOMДEHИE: плохое горение, если не
установлена дроссельная диафрагма.
▶ Всегда устанавливайте дроссельную диафрагму
7 736 995 123 при отводе дымовых газов B
22
( рис. 19, стр. 17).
L [м]
Ступень
вентилятора
U072-12K
U072-18/18K
215
2 – 5 18
5 – 9 20
9 – 15 4
U072-24/24K
214
2 – 5 17
5 – 9 18
9 – 12 19
Таб. 10 Вертикальный отвод дымовых газов B
22
L
6 720 806 640-30.2O
