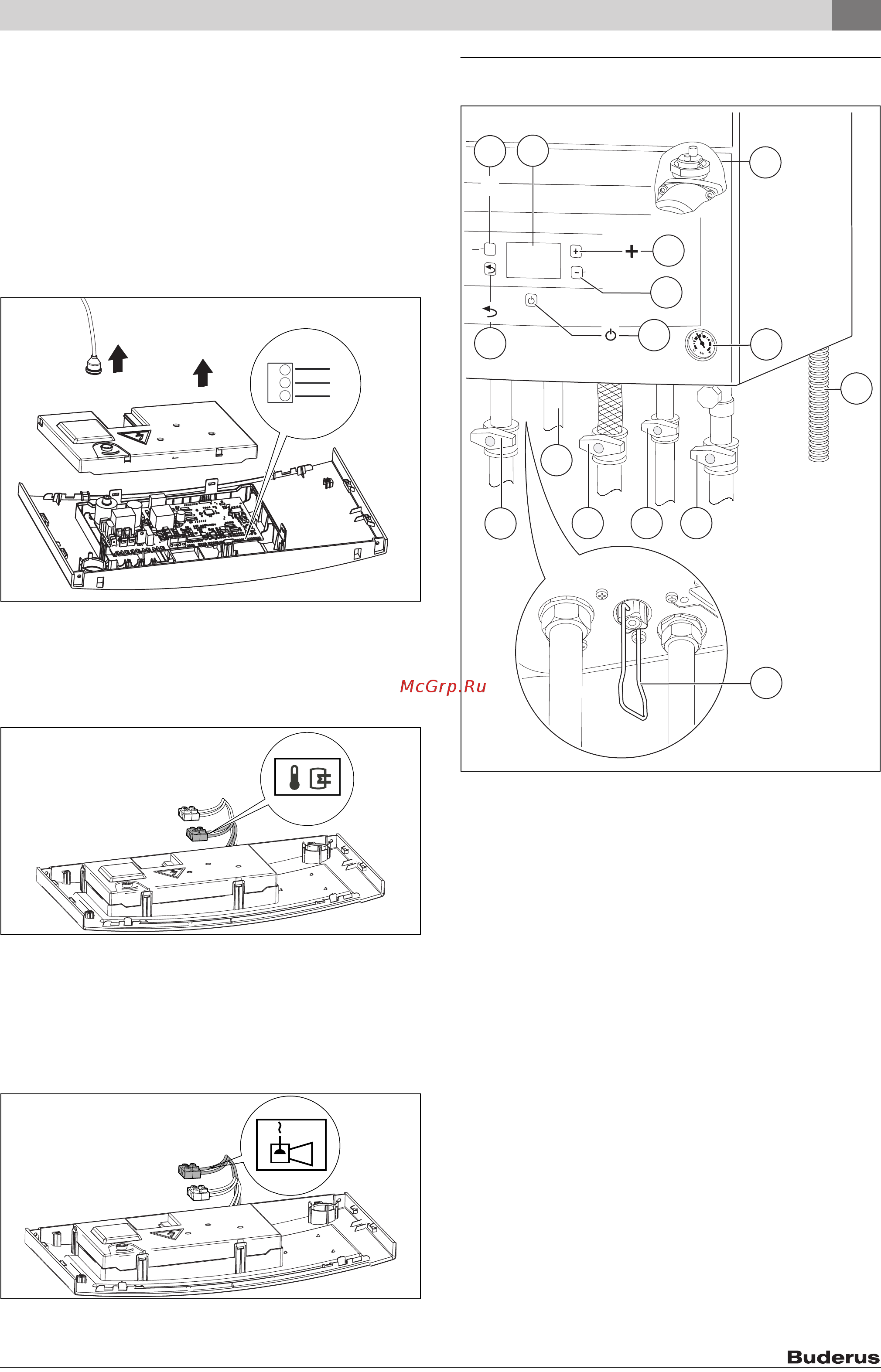

7 Ввод в эксплуатацию
Logamax U072 – 6 720 805 144 (2014/04)
19
6.3.2 Замена кабеля сетевого питания
Используйте только оригинальный сетевой провод.
Для подключения сетевого провода нужно открыть блок
управления.
▶ Отсоедините запальный провод.
▶ Снимите крышку.
▶ Отсоедините старый сетевой провод.
▶ Вставьте штекер нового провода на электронной плате.
▶ Вставьте фиксатор провода в корпус.
▶ Установите крышку корпуса.
▶ Подсоедините запальный провод.
Рис. 23
6.3.3 Подключение датчика температуры бойлера
(только U072-18/24)
▶ Подключите бойлер Bosch с датчиком температуры
непосредственно к соединительным клеммам.
Рис. 24
6.3.4 Подключение контакта тревоги
▶ Подключите контакт тревоги непосредственно к соединительным
клеммам.
Контакт тревоги замкнут при неисправности.
Максимальная нагрузка на контакт тревоги: 24 В, 20 мA.
Рис. 25
7 Ввод в эксплуатацию
Рис. 26
[1] Сливной шланг
[2] Кран обратной линии отопления (дополнительная
комплектация)
[3] Кран холодной воды (дополнительная комплектация)
[4] Газовый кран (закрыт) (дополнительная комплектация)
[5] Горячая вода
[6] Кран подающей линии отопления (дополнительная
комплектация)
[7] Кнопка «Возврат» (= выйти из сервисной функции/подменю
без сохранения)
[8] Кнопка ok (= подтвердить выбор, сохранить значение)
[9] Дисплей
[10] Автоматический воздухоотводчик
[11] Кнопка +
[12] Кнопка – (mode)
[13] Кнопка «Stand-by»
[14] Манометр
[15] Устройство для заполнения
6 720 809 941-07.1O
NL
PE
2.
1.
3.
6 720 809 941-08.1O
6 720 809 941-09.1O
6 720 809 941-11.1O
mode
reset
press 5s
mode
ok
10
1
14
15
12
13
11
2
34
5
6
8
9
ok
7
