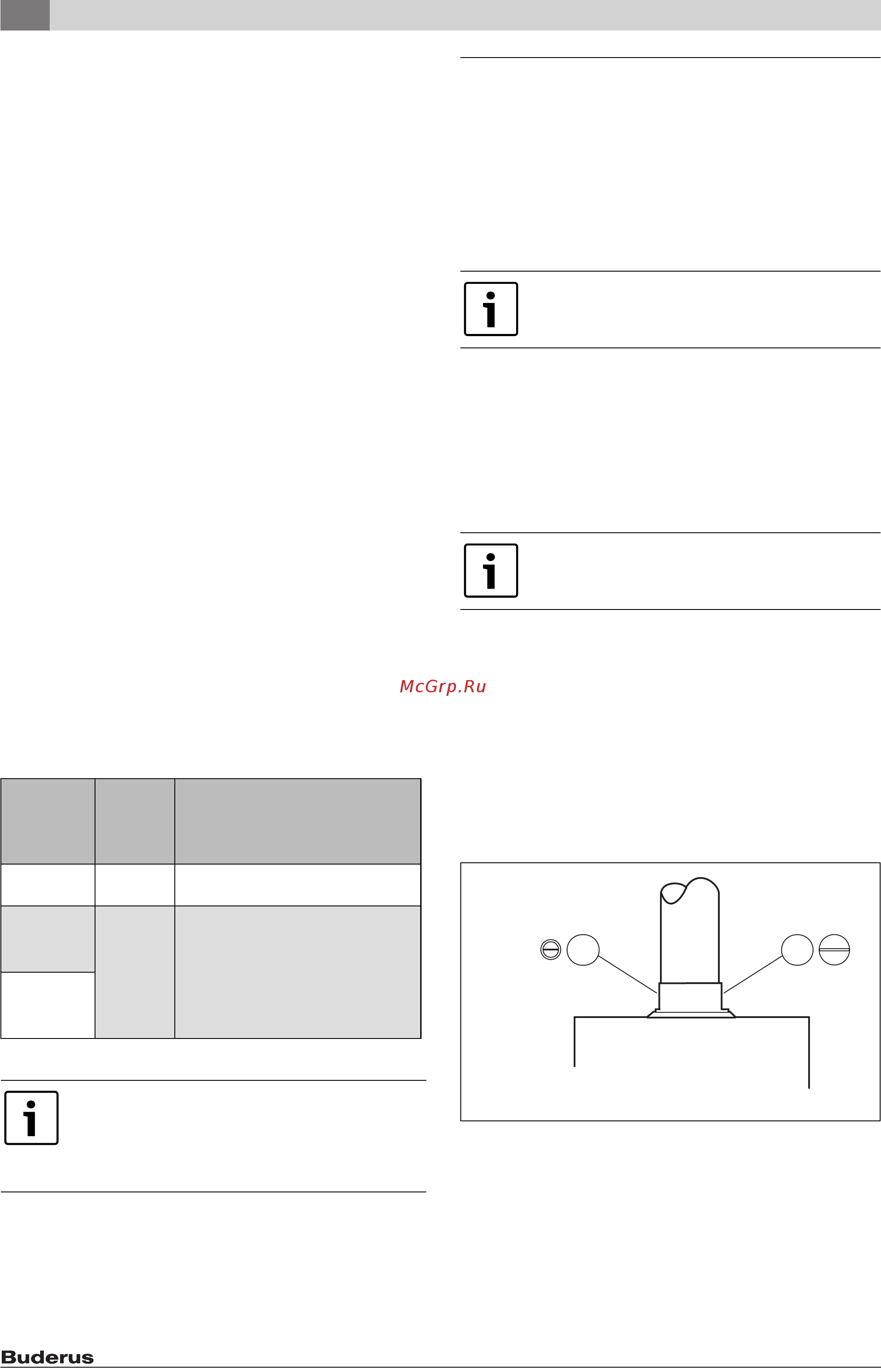

12 Измерение параметров дымовых газов
Logamax U072 – 6 720 805 144 (2014/04)
28
11.2.2 Метод регулировки давления на форсунках
Давление газа на форсунках при максимальной тепловой
мощности
▶ Вызовите сервисную функцию 1.2F и установите режим работы 4
(= максимальная теплопроизводительность) ( стр. 23).
▶ Отверните уплотнительный винт штуцера измерения давления на
форсунках ( рис. 32, [1]) и подсоедините U-образный
манометр.
▶ Снимите крышку ( рис. 32, [3]).
▶ Давление на форсунках (мбар) для положения «максимум»
приведено в таб. на стр. 37 Установите давление на форсунках
регулировочным винтом максимального расхода газа
( рис. 32, [2]). Поворот направо - больше газа, поворот налево
- меньше газа.
Давление на форсунках при минимальной тепловой мощности
▶ Вызовите сервисную функцию 1.2F и установите режим работы 3
(= минимальная теплопроизводительность) ( стр. 23).
▶ Давление на форсунках (мбар) для положения «минимум»
приведено в таб. на стр. 37. Установите давление на форсунках
регулировочным винтом минимального расхода газа ( рис. 32,
[4]).
▶ Проверьте и при необходимости исправьте установленные
минимальные и максимальные значения.
Проверка сетевого давления газа
▶ Выключите котёл и закройте газовый кран, отсоедините U-
образный манометр и заверните уплотнительный винт
( рис. 32, [1]).
▶ Отверните уплотнительный винт на штуцере измерения
подаваемого давления газа ( рис. 32, [5]) и подсоедините
манометр.
▶ Откройте газовый кран и включите котёл.
▶ Вызовите сервисную функцию 1.2F и установите режим работы 4
(= максимальная теплопроизводительность) ( стр. 23).
▶ Требуемое давление подаваемого газа проверить по таблице.
Возврат к нормальному режиму работы
▶ Вызовите сервисную функцию 1.2F и установите режим работы 0
(= нормальный режим) ( стр. 23) или нажмите кнопку «Назад».
▶ Выключите котёл, закройте газовый кран, отсоедините манометр
и заверните уплотнительный винт.
▶ Установите и опломбируйте крышку ( рис. 32, [3]).
12 Измерение параметров дымовых газов
12.1 Регулировка мощности котла
Для настройки максимальной мощности котла:
▶ Вызовите сервисную функцию 1.2F и установите режим работы 4
( стр. 23).
Для настройки минимальной мощности котла:
▶ Вызовите сервисную функцию 1.2F и установите режим работы 3
( стр. 23).
Чтобы установить нормальный режим работы:
▶ Вызовите сервисную функцию 1.2F и установите режим работы 0
( стр. 23).
-или-
▶ Нажмите кнопку «Назад».
Котёл перейдёт на нормальный режим работы.
12.2 Проверка герметичности отвода дымовых газов
Для измерения необходим зонд с кольцевой щелью.
Измерение возможно только при отводе дымовых газов по C
12
и
C
32
.
Содержание O
2
не должно превышать 20,6 %. Содержание CO
2
не
должно превышать 0,2 %.
▶ Для обеспечения теплоотдачи открыть вентили радиаторов или
точку отбора горячей воды.
▶ Включить котел и подождать несколько минут.
▶ Снять заглушку с измерительного патрубка воздуха для горения
(2).
▶ Протолкнуть зонд внутрь патрубка.
Рис. 33
[1] Измерительный штуцер дымовых газов
[2] Измерительный штуцер воздуха для горения газа
▶ Уплотнить измерительное отверстие.
▶ Вызовите сервисную функцию 1.2F и установите режим работы 4
( стр. 23).
▶ Измерить значения O
2
или CO
2
.
▶ Вызовите сервисную функцию 1.2F и установите режим работы 0
( стр. 23) или нажмите кнопку «Назад».
▶ Выключить котёл.
Вид газа
Номи-
нальное
давление
[мбар]
Допустимый диапазон давления при
максимальной номинальной
теплопроизводительности [мбар]
Природный
газ H (23)
20 17 - 25
Сжиженный
газ
(пропан)
30 25 - 35
Сжиженный
газ
(бутан)
Таб. 23
При показателях выше или ниже этих значений нельзя
выполнять пуск в эксплуатацию. Определите причину
и устраните неисправность. Если это невозможно, то
перекройте подачу газа и обратитесь в
газоснабжающую организацию.
В вашем распоряжении 15 минут для измерения
параметров. После этого котёл опять перейдет на
нормальный режим работы.
Измерение концентрации O
2
и CO
2
в воздухе для
горения позволяет проверить герметичность путей
отвода дымовых газов.
FLUE
FLUE
6 720 612 232-53.1O
21
