Монтаж отопительного котла
6
Специальный газовый отопительный котел Logano G334 WS - Оставляем за собой право на изменения!
29
z Установите оба нижних крюка (рис.20,поз.6)
справа и слева на задней стенке (рис. 20, поз.2)
шлицом на верхнюю кромку рамки с хомутами.
z Слегка нажмите верхние эластичные крюки
(рис. 20, поз.5) внутрь (по стрелке) и вставьте
заднюю стенку (рис.20,поз.2) так, чтобы оба
крюка защелкнулись.
z Установите крышку клеммного щитка и
закрепите
ее 2 винтами (рис.20,поз.3).
z Установите и закрепите винтами крышку
кабельной ниши.
6.6 Подключение к дымовой трубе
z Подключите котел к системе отвода дымовых
газов в соответствии с требованиями страны, где
эксплуатируется оборудование.
z При подключении к системе отвода дымовых
газов должны быть соблюдены следующие
условия:
– Сечение дымовых труб должно быть рассчитано
в соответствии с действующими нормами.
– Для отвода дымовых газов нужно выбрать
кратчайший путь.
– Соединительный участок
должен быть проложен
с подъемом к дымовой трубе.

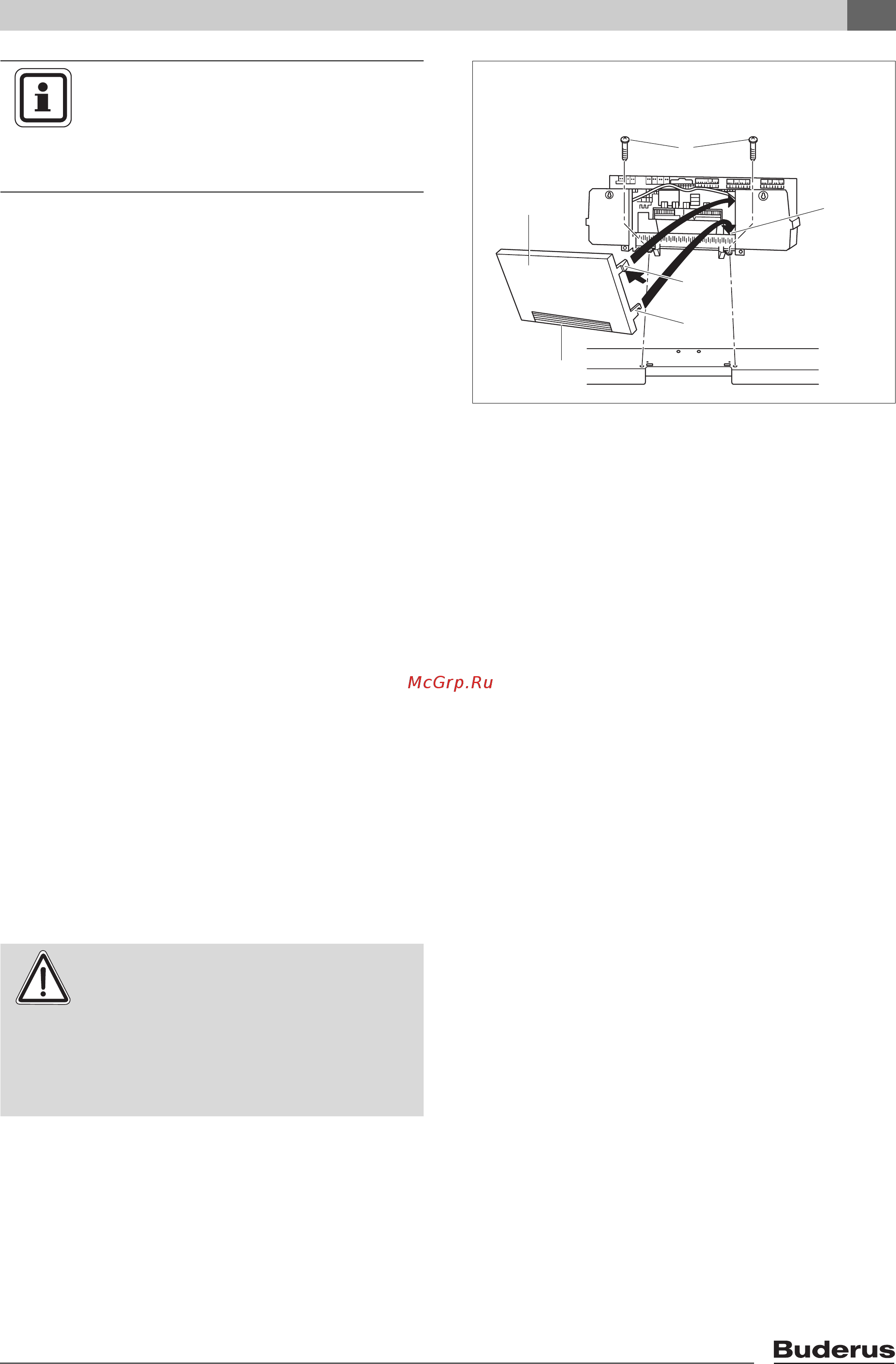

Рис. 20 Крепление системы управления Logamatic 4000
Поз.1: заглушка
Поз.2: задняя стенка
Поз.3: винты
Поз.4: рамка с хомутами
Поз.5: вставные крюки
Поз.6: крюки
1
2
3
4
5
6
УКАЗАНИЕ ДЛЯ ПОТРЕБИТЕЛЯ
При необходимости можно выломать
или вырезать заглушку (рис. 20, поз.1)
на задней стенке (рис. 20, поз.2)
системы управления.
ПРЕДУПРЕЖДЕНИЕ!
ОПАСНО ДЛЯ ЖИЗНИ
из-за отравления выходящими
дымовыми газами
z Нельзя устанавливать запорный
клапан дымовых газов с
термическим управлением за
прерывателем тяги.
