Пуск отопительной установки
7
Специальный газовый отопительный котел Logano G334 WS - Оставляем за собой право на изменения!
38
7.7 Включение системы управления и горелки
z Включите электропитание отопительной
установки.
z Переведите пусковой выключатель
(рис.29,поз.1) в положение "I" (ВКЛ), на
установке с двумя котлами – на двух системах
управления.
z Logano G334 WS:
Установите регулятор температуры котловой
воды (рис.29,поз.2) в положение "AUT". При
работе с постоянной температурой установите
регулятор на нужную температуру (минимум
65 °C).
Установка с двумя котлами Logano G334 WS с
регулированием по наружной температуре:
Установите регулятор температуры котловой
воды (рис.29,поз.2) в положение "AUT".
Установка с двумя котлами Logano G334 WS,
работающая с постоянной температурой:
Установите регулятор температуры котловой
воды (рис.29,поз.2) одного котла на нужную
температуру (минимум 70 °C). Таким образом
определяется котел 1 (ведущий).
Регулятор температуры котловой воды второго
котла установите примерно на 5K ниже
температуры на первом котле (минимум 65 °C).
z Медленно откройте газовый запорный кран.
z Неисправность:
Если горит сигнальная лампочка на кнопке
подавления помех (рис.30,поз.4), то нужно
нажать кнопку.
На системах управления Logamatic 2000 и 4000 при
неисправности на дисплее или на дистанционном
управлении появляется сообщение о помехе на
горелке.
Если после многократного нажатия кнопки газовая
горелка не включается, то (см. главу 11 "Устранение
неисправностей", стр.62).

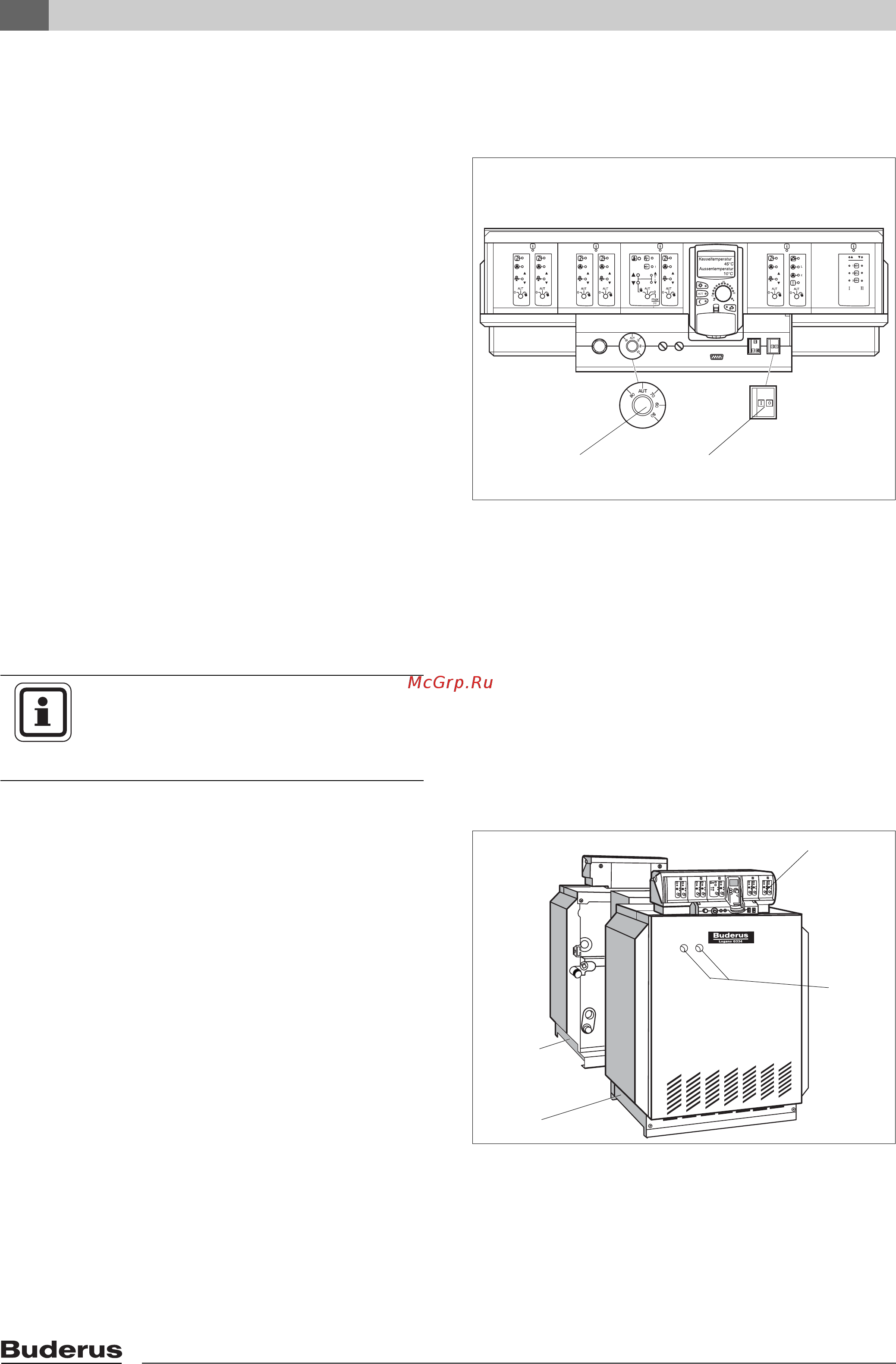

Рис. 29 Система управления Logamatic 4000
2
1
УКАЗАНИЕ ДЛЯ ПОТРЕБИТЕЛЯ
Выполняйте требования инструкции по
эксплуатации по регулированию
котлового и отопительного контуров!
Рис. 30 Установка с двумя котлами Logano G334 WS с
системой управления Logamatic 4000
Поз. 1: котел 1
Поз.2: котел 2
Поз.3: система управления Logamatic 4000
Поз.4: кнопка подавления помех/сигнальная лампочка
1
2
3
4
