Пуск отопительной установки
7
Специальный газовый отопительный котел Logano G334 WS - Оставляем за собой право на изменения!
41
7.10.2 Потери тепла с дымовыми газами
Потери тепла с дымовыми газами не должны
превышать 9%.
7.10.3 Содержание окиси углерода
Значение CO в состоянии без воздуха должно быть
ниже 400 ppm и составлять 0,04 % от объема.
Значения около или свыше 400 ppm указывают на
ошибочную настройку горелки, неправильную
настройку прибора, загрязнение горелки или
теплообменника или на неисправность горелки.
Необходимо обязательно установить
и устранить
причину.
7.11 Проверка работоспособности
При пуске в эксплуатацию и при ежегодном
техническом обслуживании нужно проверить
работоспособность всех приборов регулирования,
управления и безопасности, а также, если возможна
их регулировка, правильность их настройки.
7.12 Проверка предохранительного ограничителя температуры
См. документацию по регулированию котлового и
отопительного контуров.
7.13 Проверка ионизационного
контроля пламени
1. Имитируйте неисправность, для чего:
z Отключите отопительную установку от
электросети, выключив аварийный выключатель
системы отопления перед котельной.
z Удалите защиту от прикосновения
на контрольном кабеле (рис. 33, поз.1) и
разъедините штекерное соединение.
z Включите подачу электроэнергии к отопительной
установке.
Примерно через 12 секунд откроется
электромагнитный клапан (рис.33,поз.2), что
можно распознать по тихому щелчку
. Примерно
через 10 секунд после этого горелка переключается
на неисправность, т.е. загорится сигнальная
лампочка на кнопке подавления помех.

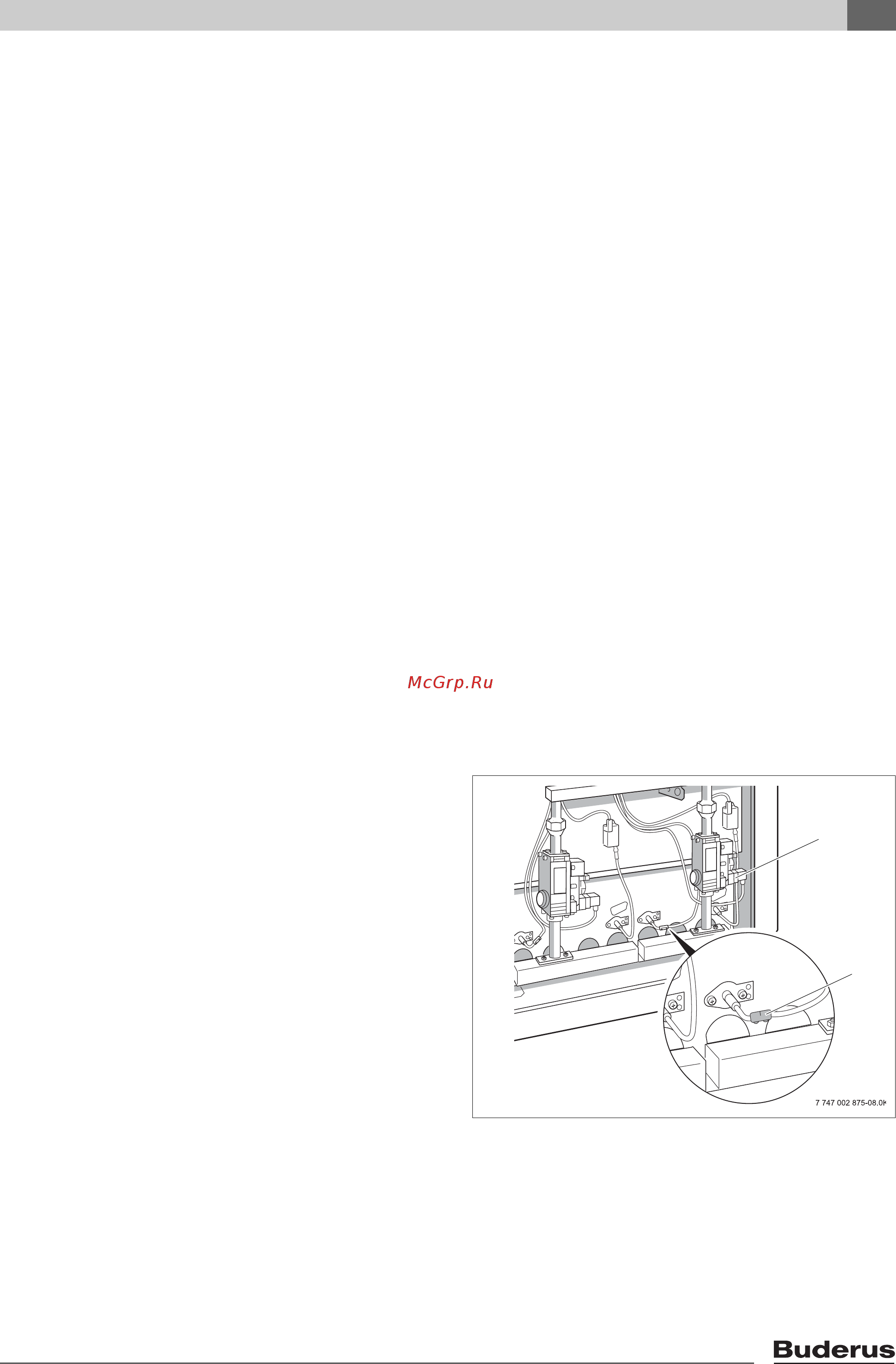

Рис. 33 Проверка контроля пламени
Поз. 1: защита от прикосновения
Поз.2: электромагнитный клапан
1
2
