Пуск отопительной установки
7
Специальный газовый отопительный котел Logano G334 WS - Оставляем за собой право на изменения!
42
2. Измерить ток ионизации
z Отключите отопительную установку от
электросети.
z Удалите защиту от прикосновения на
контрольном кабеле и разъедините штекерное
соединение.
z Последовательно подключите измерительный
прибор к контрольному кабелю и контрольному
электроду.
z Выберите на измерительном приборе диапазон
постоянного тока в μA.
z Включите подачу электроэнергии к отопительной
установке и измерьте ток ионизации. Запишите
измеренное значение в протокол пуска в
эксплуатацию.
Бесперебойный режим эксплуатации возможен
только в том случае, когда при горящем запальном
пламени и отсутствии основного пламени ток
ионизации составляет не менее 2 μА. Аварийное
отключение происходит примерно при 1 μА.
z Отключите отопительную установку от
электросети.
z Отсоедините измерительный прибор.
z Вставьте штекер контрольного кабеля
.
z Установите защиту от прикосновения.
z Включите подачу электроэнергии к отопительной
установке.

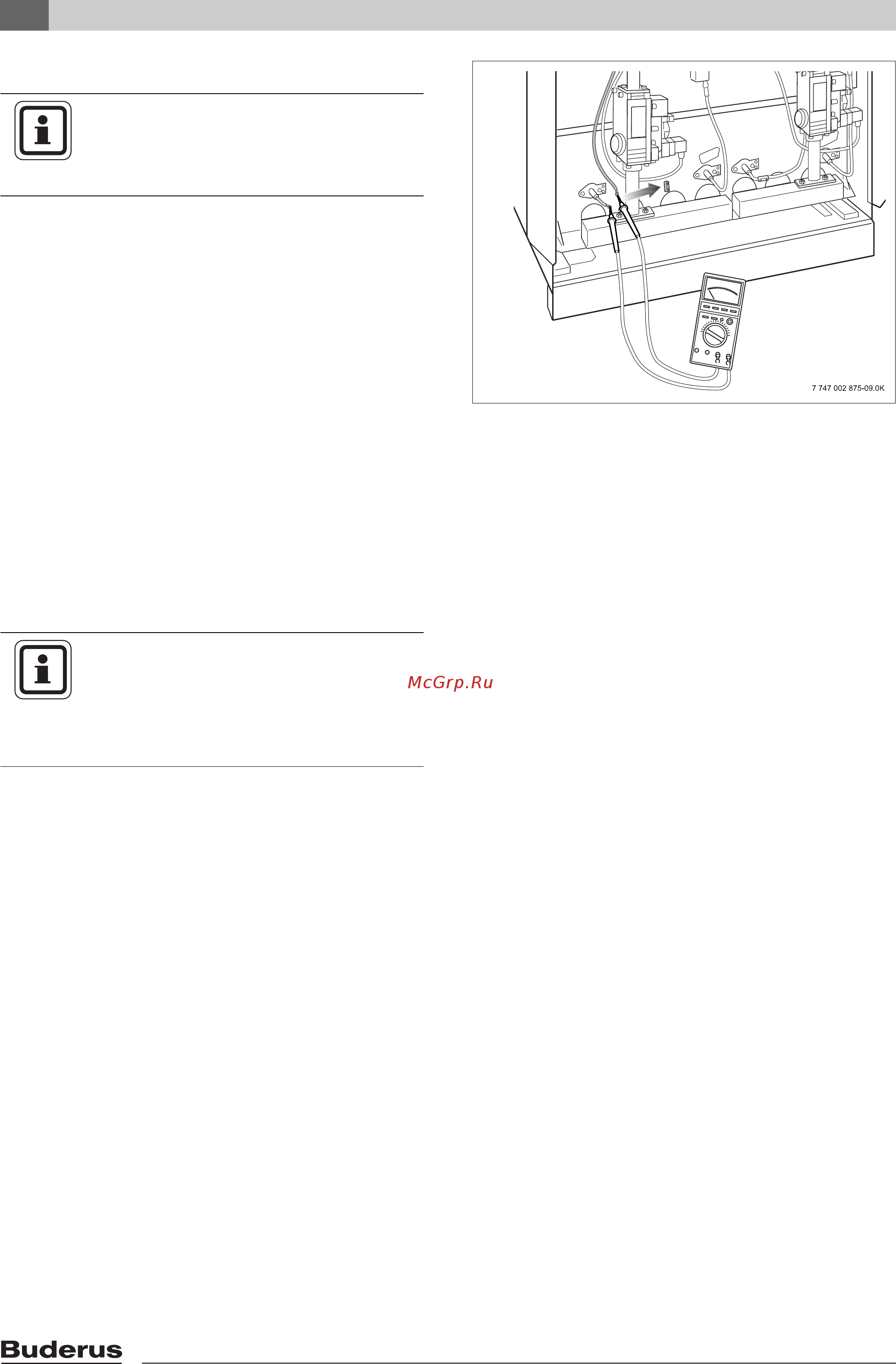

Рис. 34 Измерение тока ионизации
УКАЗАНИЕ ДЛЯ ПОТРЕБИТЕЛЯ
Мы рекомендуем установить комплект
ионизационного кабеля фирмы
Будерус.
УКАЗАНИЕ ДЛЯ ПОТРЕБИТЕЛЯ
При проведении работ по техническому
обслуживанию необходимо
дополнительно измерить ток ионизации
при горящем запальном пламени и при
наличии основного пламени.
