Описание оборудования
2
Специальный газовый отопительный котел Logano G334 WS - Оставляем за собой право на изменения!
8
2 Описание оборудования
Возможны два варианта поставки:
1. Установка с одним котлом
2. Установка с двумя котлами
Установка с одним котлом
Logano G334 WS – это низкотемпературный
отопительный котел, работающий на газе.
Котел состоит из:
– газовой горелки
– газовой арматуры
– обшивки котла
– котла с теплоизоляцией
– системы управления
(дополнительная комплектация)
– передней стенки котла
– прерывателя тяги
– реле контроля давления газа
– системы контроля
дымовых газов
– возможно, деталей для перехода
на другой вид газа
Система управления контролирует и управляет
всеми электрическими компонентами котла.
Обшивка котла уменьшает теплопотери и служит
для поглощения шумов.
В котле тепло, производимое горелкой, передается
воде, циркулирующей в системе отопления.
Теплоизоляция препятствует потерям энергии.
Установка с двумя котлами
Установка с двумя котлами состоит из двух
котловых
блоков, каждый из которых оснащен как отдельный
котел.
Вместо прерывателей тяги имеется сборный канал
дымовых газов в середине установки.

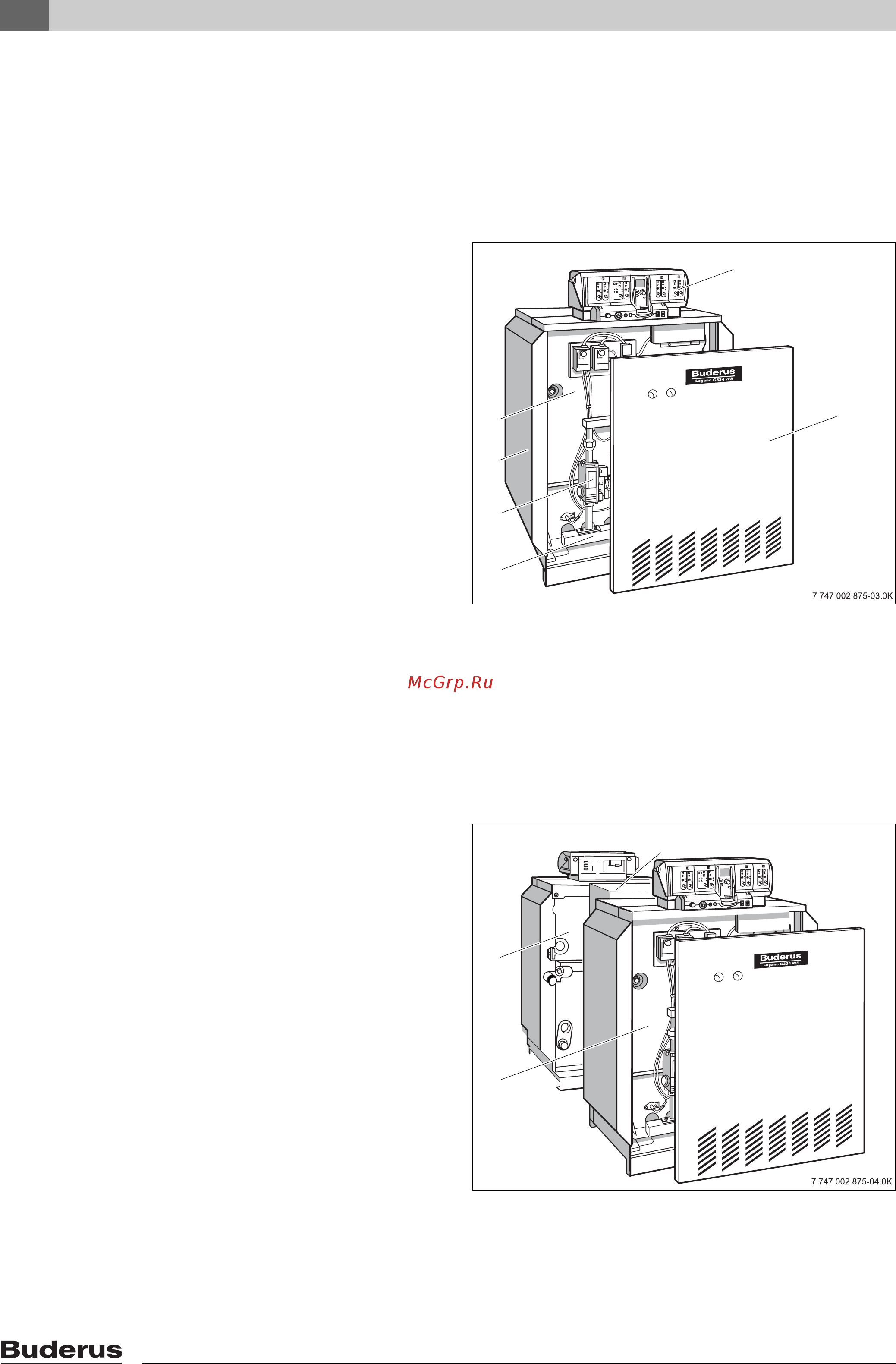

Рис. 1 Установка с одним котлом
Поз.1: газовая горелка
Поз.2: газовая арматура
Поз.3: обшивки котла
Поз.4: котел с теплоизоляцией
Поз.5: система управления
Поз.6: передняя стенка котла
5
6
4
3
2
1
Рис. 2 Установка с двумя котлами
Поз.1: котел 1
Поз.2: котел 2
Поз.3: сборный канал дымовых газов
1
2
3
