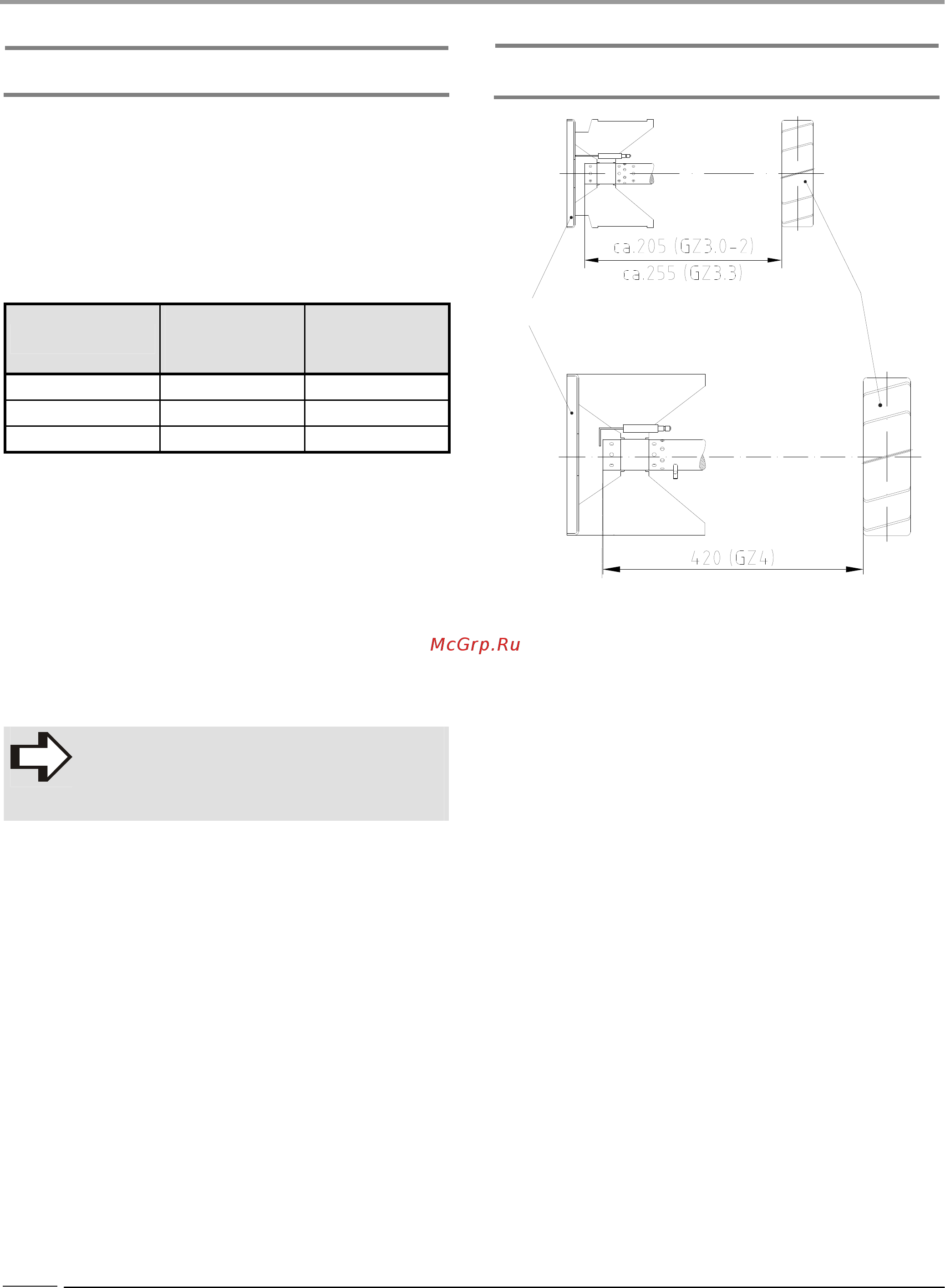

3. Ввод в эксплуатацию Logatop GZ2-GZ4 / 100 - 1450 kW
Buderus
Logatop GZ2 – GZ4 - Оставляем за собой право на изменения
12/44
3 Ввод в эксплуатацию
3.1 Проверка параметров сгорания
Для обеспечения экономичной, экологичной и
бесперебойной эксплуатации установки, при настройке
параметров горелки необходимо производить измерение
состава дымовых газов (с. таблицу ниже).
Максимальное содержание CO
2
запрашивать у
организации-поставщика газа.
CO
2
-Таблица
Заводская
настройка CO
2
[Vol.-%]
Махимальная
настройка CO
2
[Vol.-%]
Природный газ L 8,8-9,3 11,5-11,7
Природный газ H 9,5-10,0 11,8-12,5
Сжиженный газ 10,3-11,0 13,8
СО
Горелка должна быть так настроена, чтобы при сгорании
образовывалось наименьшее кол-во СО.
Тепловые потери с дымовыми газами
После успешного ввода в эксплуатацию и настройки всех
параметров необходимо проверить тепловые потери с
дымовыми газами. Тепловые потери с дымовыми газами
не должны превышать максимально допустимых
параметров.
Для измерения CO
2
-параметров
необходимо чтобы соединения дымоходов
и подключение дымохода к котлу были
герметичны. Попадание наружнего воздуха
изкажает результаты измерения.
3.2 Положение воздухонаправляющего
устройства Logatop GZ3 и Logatop GZ4
LlE
StS
Sk08-0000-063.dwg
Stand : 15.04.2008
Puc. 13: Описание:
LIE = Направл.воздухозаборника
StS = Подпорная шайба
