Logatop GZ2-GZ4 / 100 - 1450 kW 2. Установка
Buderus
Logatop GZ2 - GZ4 - Оставляем за собой право на изменения.
7/44
2.7 Газокомпактная арматура Rp 1½“ и Rp 2“
Горелка и газокомпактная арматура в соответствии с
таблицей на стр. 6.1 обр
азуют единую, законченную,
протестированную комбинацию.
Значительными её частями являются:
• Грязеуловитель с ситом и фильтром
• Безопасный магнитный клапан с возможностью
регулировки количества газа для второй ступени,
быстрого открытия, быстрого закрытия.
• Магнитный клапан с регулировкой пускового количества
и количества газа ступени 1, медленного открытия,
быстрого закрытия.
• Регулятор давления газа, отрегулирован на входное
давление, на нулевое значение.
• Реле давления газа, диапазон настройки 2,5-50 mbar.
• Электрическое подключение штекерными разъёмами.
Входное давление - max. 360 мбар

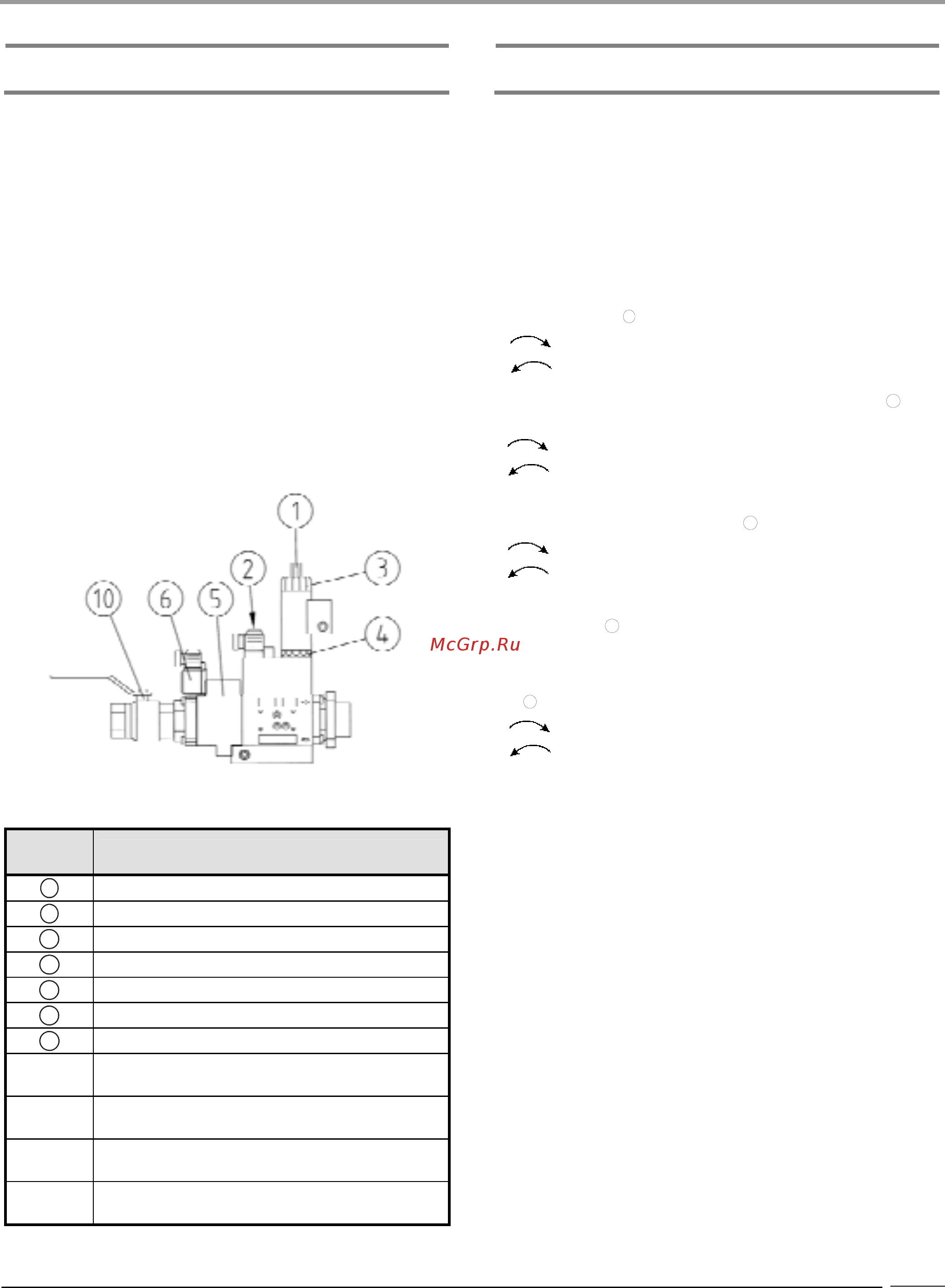

Puc. 3: Газоарматурная магистраль Rp 1½" и Rp 2"
Описание к Puc. 3:
Аббреви
атура
Описание
1
Стартовый объём газа
2
Регулятор давления газа
3
Объём газа, ступень 2
4
Объём газа, ступень 1
5
Газовый фильтр
6
Реле давления газа
10
Шаровой кран
Нет на
рис.3
Манометр с краном
Нет на
рис.3
Проверочная горелка с краном
(поставляется за дополнительную плату)
Нет на
рис.3
Компенсатор (поставляется за
дополнительную плату)
Нет на
рис.3.
Контроль герметичности (поставляется за
дополнительную плату)
2.8 Ввод в эксплуатацию
Каждая горелка настроена на мощность и опробована в
работе. Основные настройки указаны в нижеприведённой
таблице (Ориентировочные показатели; действительны
для указанного типа газа).
Настройка и ввод в эксплуатацию могут производиться
только специалистом.
Настройка объёма газа происходит на газовой арматуре:
• Давление газа (Давление в форсунке) - винт регулятора
давления газа
2
(рис. 2 и 3 )
Более высокое давление газа
Более низкое давление газа
• Объём газа 2-ой ступени - на настройке клапана
3
(рис.
2 и 3 )
Меньше газа
Больше газа
• Объём газа, ступень 1 - на настроечном колесе
магнитного клапана ступень 1
4
(рис. 2 и 3 )
Меньше газа
Больше газа
• В газоарматурной магистрали DN 65/80/100 на клапане
с приводомl
4
(Johnson Controls см. Рис.ниже стр.8/48)
(рис.4 )
• Пусковой объём газа – регулировочным винтом вентиля
1
1
(рис. 2 и 3 )
Быстрое открытие
Медленное открытие
• Реле давления газа необходимо настроить на такое
давление газа, при котором еще возможно безупречное
функционирование горелки.
Объём поступающего воздуха можно отрегулировать
тремя способами:
a. Настройка воздухозаборника. В зависимости от
мощности горелки и местных условий:
- Положение 0-5 (0-1) в котлах с естественной тягой
- Положение 6-9,5 (2-4) в котлах с обратным
давлением
b. Настройка подпорной шайбы в пламенной трубе
(сравнить с таблицей 6.2); тем самым ск
орость
поступающего воздуха в головке горелки и форма
пламени могут быть адаптированы к условиям камеры
сгорания.
c. Настройка воздушного клапана для ступеней 1 и 2
посредством кулачкового переключателя; для ступени
1 (синий), для ступени 2 (оранжевый); влево
количество воздуха уменьшается, вправо –
увеличивается. Недостаточное количество воздуха на
ступени 1 изменяется следующим образом:
