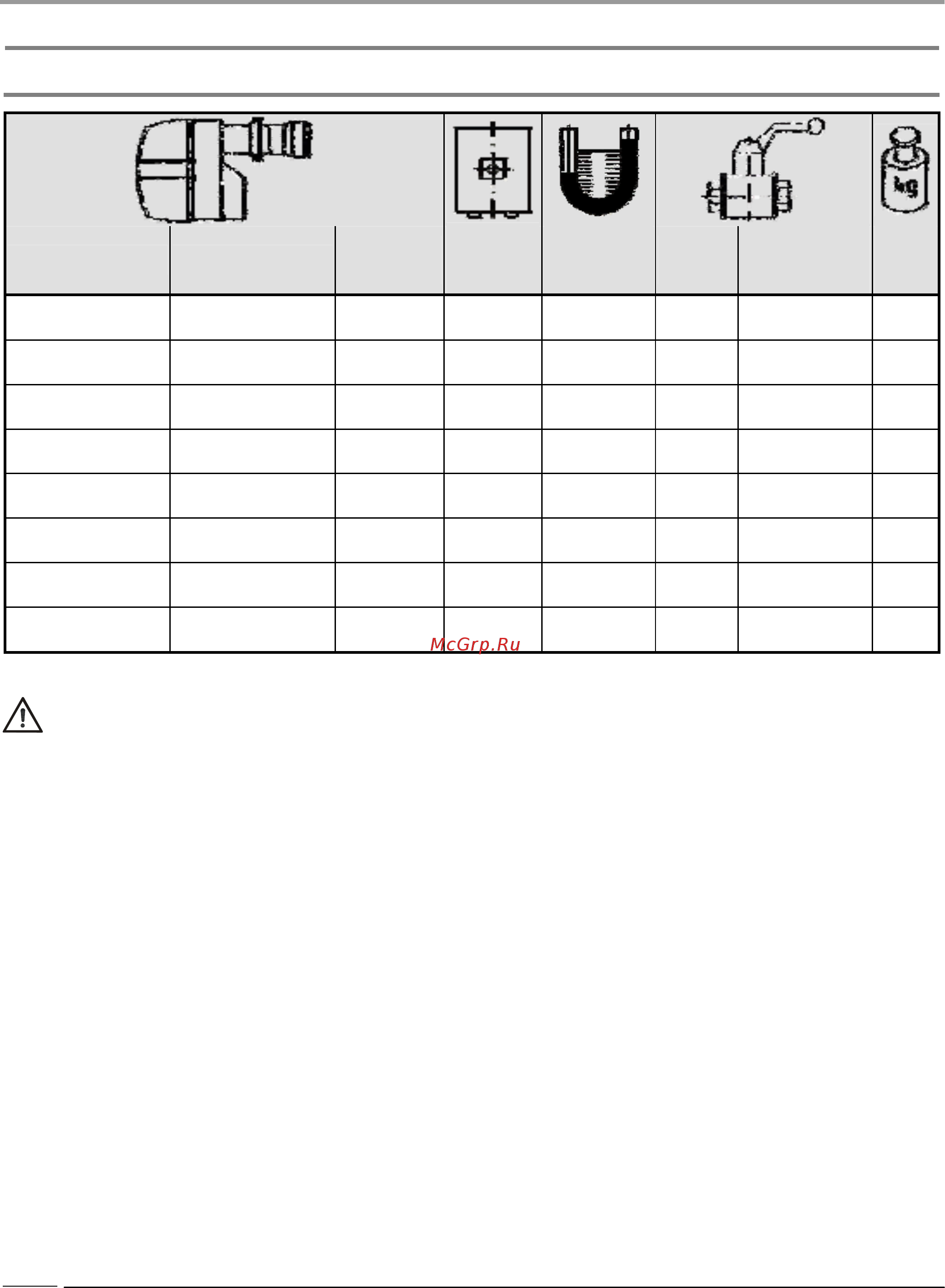

6. Техническая документация Logatop GZ2-GZ4 / 100 - 1450 kW
Buderus
Logatop GZ2 – GZ4 - Оставляем за собой право на изменения
20/44
6 Техни чес кая документация
6.1 Газовая горелка и газоарматурная магистраль Logatop GZ2-GZ4
Тип горелки Тип газа
Катал.-Nr.
Горелки
Мощность
котла
kW
Давл. газа в
газопроводе
mbar
Диаметр
DN
Катал -Nr.
газорматурной
магистрали
Общий
вес
kg
Logatop GZ2.1-1021
Logatop GZ2.1-1023
Прир. газ H (L,LL)
3)
Сжиж. газ
7747208664
7747208666
100-200
20
50
Rp 1“
1)
28
26
Logatop GZ2.2-1022
Logatop GZ2.2-1024
Прир. газ H (L,LL)
3)
Сжиж. газ
7747208665
7747208669
180-300
20
50
Rp 1¼“
1)
28
26
Logatop GZ3.0-3086
Прир. газ H (L,LL)
3)
Сжиж. газ
7747208670
2)
260-315
20
50
Rp 1¼“
1)
50
Logatop GZ3.1-3176
2)
Прир. газ H (L,LL)
3)
Сжиж. газ
7747208671
2)
315-500
25-50
50
Rp 1½“ -3046 67
Logatop GZ3.2-3276
2)
Прир. газ H (L,LL)
3)
Сжиж. газ
7747208672
2)
450-650
25-50
50
Rp 2“ -3047 73
Logatop GZ3.3-3306
2)
Прир. газ H (L,LL)
3)
Сжиж. газ
7747208673
2)
550-810
25-50
50
Rp 2“ -3047 74
Logatop GZ4.1-4106
Logatop GZ4.1-4109
Прир. газ H (L,LL)
3)
Сжиж. газ
7747208674
7747208676
700-1020
35-50
50
DN 65 -4069 173
Logatop GZ4.2-4206
Logatop GZ4.2-4209
Прир. газ H (L,LL)
3)
Сжиж. газ
7747208675
7747208677
900-1450
25-50
50
DN 80 -4082 201
1)
Содержится в катал. номере горелки.
2)
При работе на сжиженном газе необходимо соблюдать заданные параметры настройки!
3)
Уменьшение мощности при использовании природного газа (L) 15% или природного газа (LL) 30%. При работе на
природном газе (L,LL) необходимо увеличить только объём расхода газа. Остальные заводские настройки по мощности
не нужно изменять!
Заводская настройка природного газа H: теплотворная способность (HU) газа: 10,0 кВтч / м ³; СО
2
: 9,5% по объему:
Требуемое давление газа: 20 мбар, макс. 70 мбар.
Данные относятся к природному газу (H).
Для природного газа (L) принять во внимание снижение мощности на 15% и для природного газа (LL) около 30%.
