2. Установка Logatop GZ2-GZ4 / 100 - 1450 kW
Buderus
Logatop GZ2 – GZ4 - Оставляем за собой право на изменения
6/44

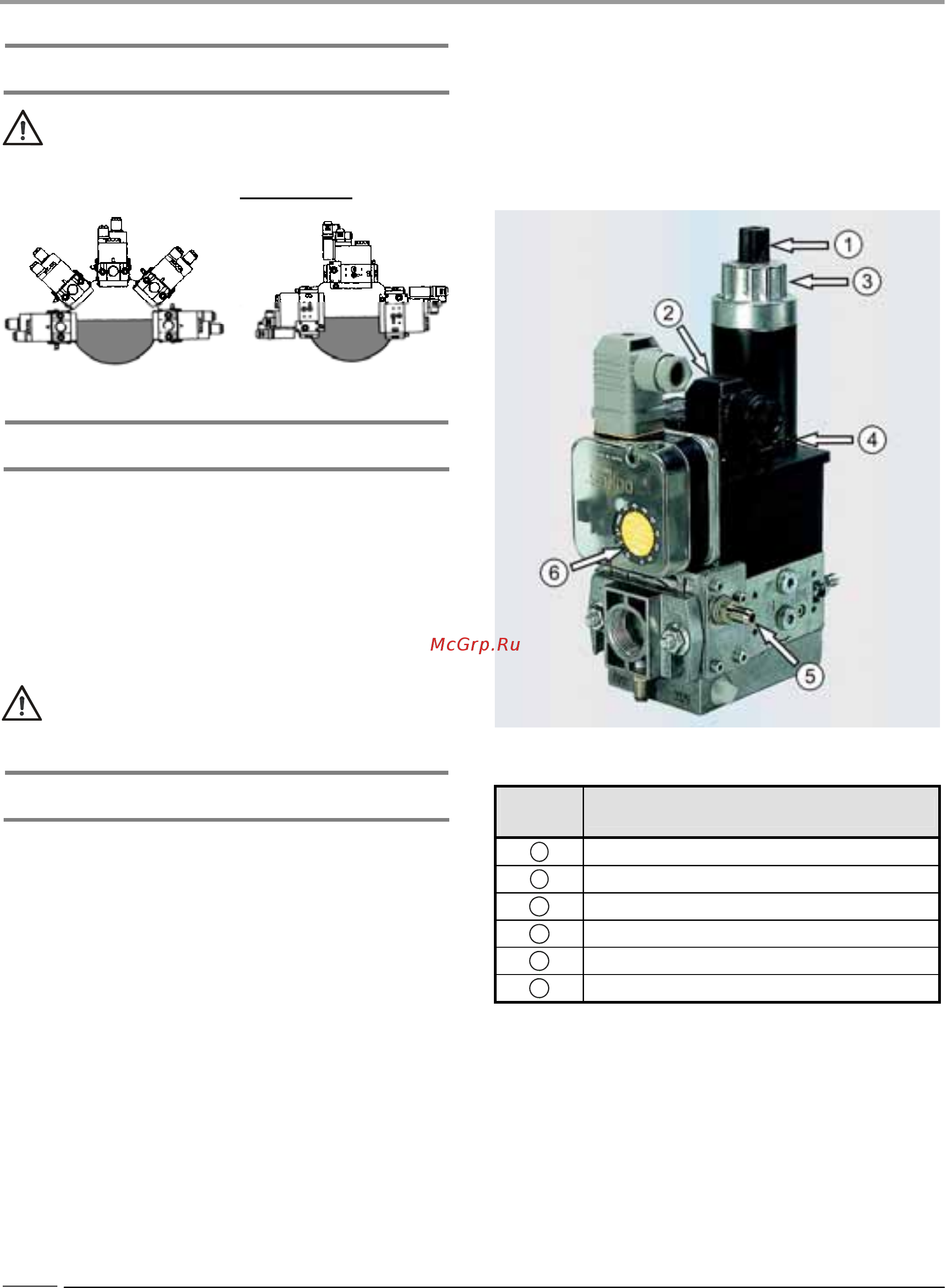

2.4 Расположение мультиблока
Все газовые мультиблоки должны
располагаться только так, как показано на
рисунке.
Расположение в сером поле не допустимо.
Puc. 1:
2.5 Требования к газовой арматуре.
В зависимости от имеющегося давления газа при
производстве горелки может быть подобрана
соответствующая газокомпактная арматура или
газоарматурная магистраль.
В случае если минимальное давление при подключении
при номинальной тепловой нагрузке не достигается, то
следует применить газоарматурную магистраль большего
диаметра, или давление газа на газораспределительном
узле должно быть повышено.
Перед первым пуском газовой вентиляторной
горелки газопровод необходимо продуть и
проверить газовые подключения на герметичность.
2.6 Газокомпактная арматура Rp 1“ и Rp 1¼“
Горелка и газокомпактная арматура в соответствии с
таблицей на стр. 6.1 обр
азуют единую, законченную,
протестированную комбинацию.
Обычные компоненты газопровода объединены в
функционально-единую комбинацию:
• Грязеуловитель с ситом и фильтром.
• Регулятор давления газа, отрегулирован на входное
давление, на нулевое значение.
• Реле давления газа, диапазон настройки 2,5-50 mbar,
заблокированный при работе на сжиженном газе.
• Безопасный магнитный клапан быстрого открытия и
закрытия
• Двухступенчатый магнитный клапан, медленного
открытия быстрого закрытия, с возможностью
настройки стартового количества, ступень 1 сту
пень 2
• Присоединительные фланцы с измерительными
ниппелями.
• Электрическое подключение двумя штекерными
разъёмами
Входное давление - max. 360 мбар
{Соблюдать технические требования по установке
газовых приборов (DVGW-TRGI)}
Puc. 2: Газокомпактная арматура
Описание к Puc. 2:
Аббреви
атура
Описание
1
Стартовый объём газа
2
Регулятор давления газа
3
Объём газа, ступень 2
4
Объём газа, ступень 1
5
Газовый фильтр
6
Реле давления газа
