Buderus 2107 [10/32] Дисплей
![Buderus 2107 [10/32] Дисплей](/views2/1251401/page10/bga.png)
6 Основные функции
Logamatic 2107, Logamatic 2107 M – 6303 9023 (2012/12)
10
Дисплей
На дисплее показываются заданные и измеренные параметры и
температуры, например, при закрытой крышке измеренная
комнатная температура.

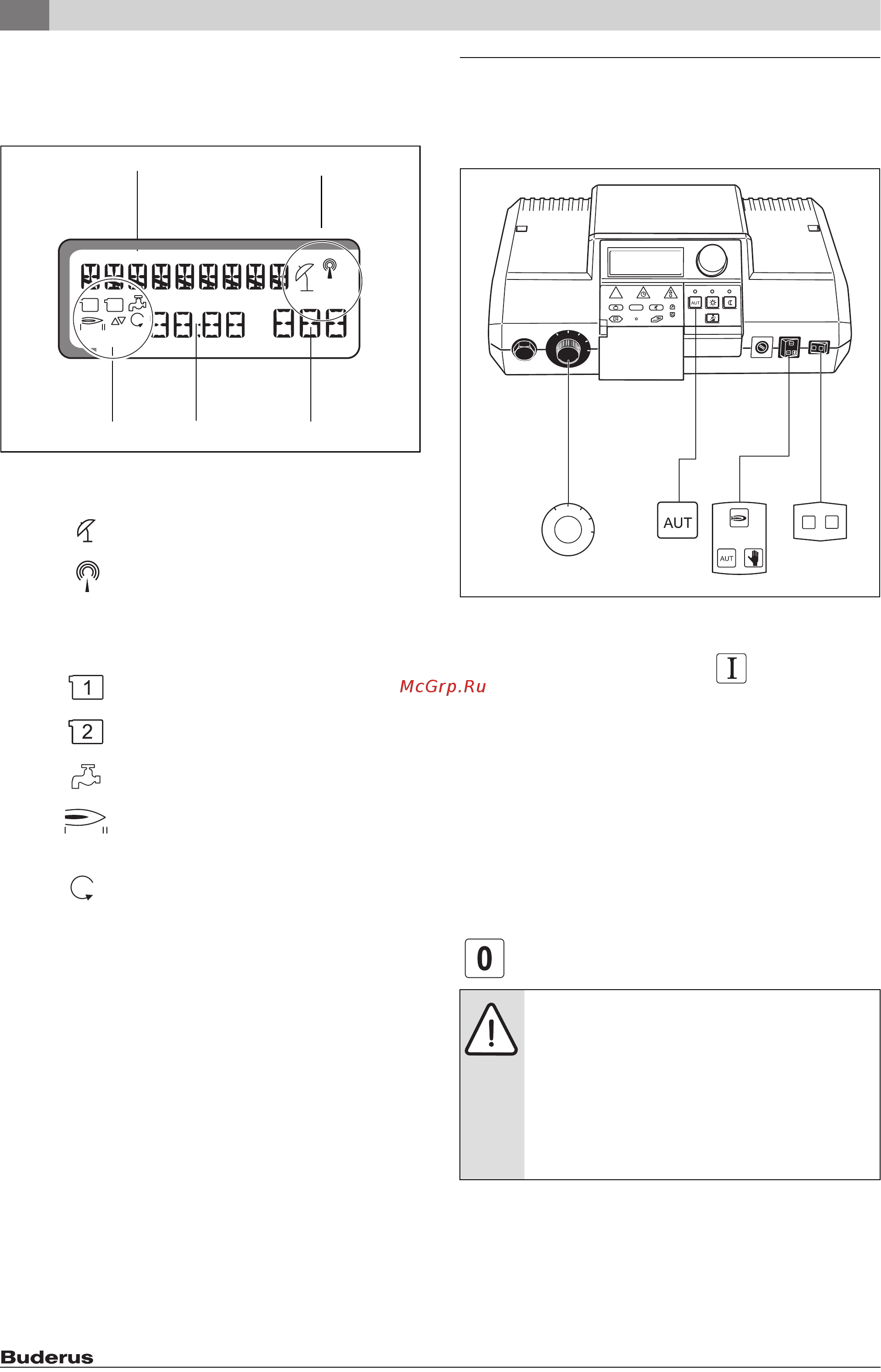

Рис. 7 Дисплей
6 Основные функции
В этой главе приведена информация о пуске в эксплуатацию
системы управления Logamatic 2107, ее выключении и об основных
принципах работы с ней.
Рис. 8 Кнопки, необходимые для пуска в эксплуатацию
6.1 Включение системы управления
▶ Установите пусковой выключатель на " " (ВКЛ.) ( рис. 8,
[4]).
▶ Поворачивая регулятор температуры котловой воды, установите
его на "AUT" ( рис. 8, [1]).
▶ Установите переключатель автоматического, аварийного
режима, отопления и горячего водоснабжения на "AUT"
( рис. 8, [3]).
▶ Нажать кнопку "AUT", для старта автоматического режима по
таймеру ( "Изменение режима работы", рис. 11) ( рис. 8, [2].
6.2 Выключение системы управления
▶ Установите пусковой выключатель в положение "0" ( рис. 8,
[4]).
[1] текст индикации
[2] летний режим
радиочасы
°F °C единицы измерения температуры
[3] параметр, например, комнатная температура
[4] параметр, например, время
[5] насос отопительного контура 1
насос отопительного контура 2
загрузочный насос бака/насос солнечного
коллектора (мигает)
режим работы горелки, ступень 1, 2
смеситель откр./закр.
циркуляционный насос
1234567 дни недели:
1 = понедельник,
2 = вторник,
3 = среда,
4 = четверг,
5 = пятница,
6 = суббота,
7= воскресенье
4
5
2
3
1
12
1234567
°F°C
BHИMAHИE: ПОВРЕЖДЕНИЕ КОТЛА вследствие
замерзания установки.
▶ Функция защиты от замерзания активна только
при включенной системе управления. При
выключенной системе управления сливайте воду
из котла, бака-водонагревателя и трубопроводов
отопительной установки! Только при полностью
опорожненной системе опасности замерзания не
существует.
1...7
PROG
AUT
90
70
60
50
I 0
Tag Zeit Temp
Urlaub Auswahl So/Wi
Anzeige
Install
Zurück
AUT
90
70
60
50
I 0
1
2
3
4
ABTOMATUKA
11:15
21
