2 Что нужно знать об отопительной установке
Logamatic 2107, Logamatic 2107 M – 6303 9023 (2012/12)
5

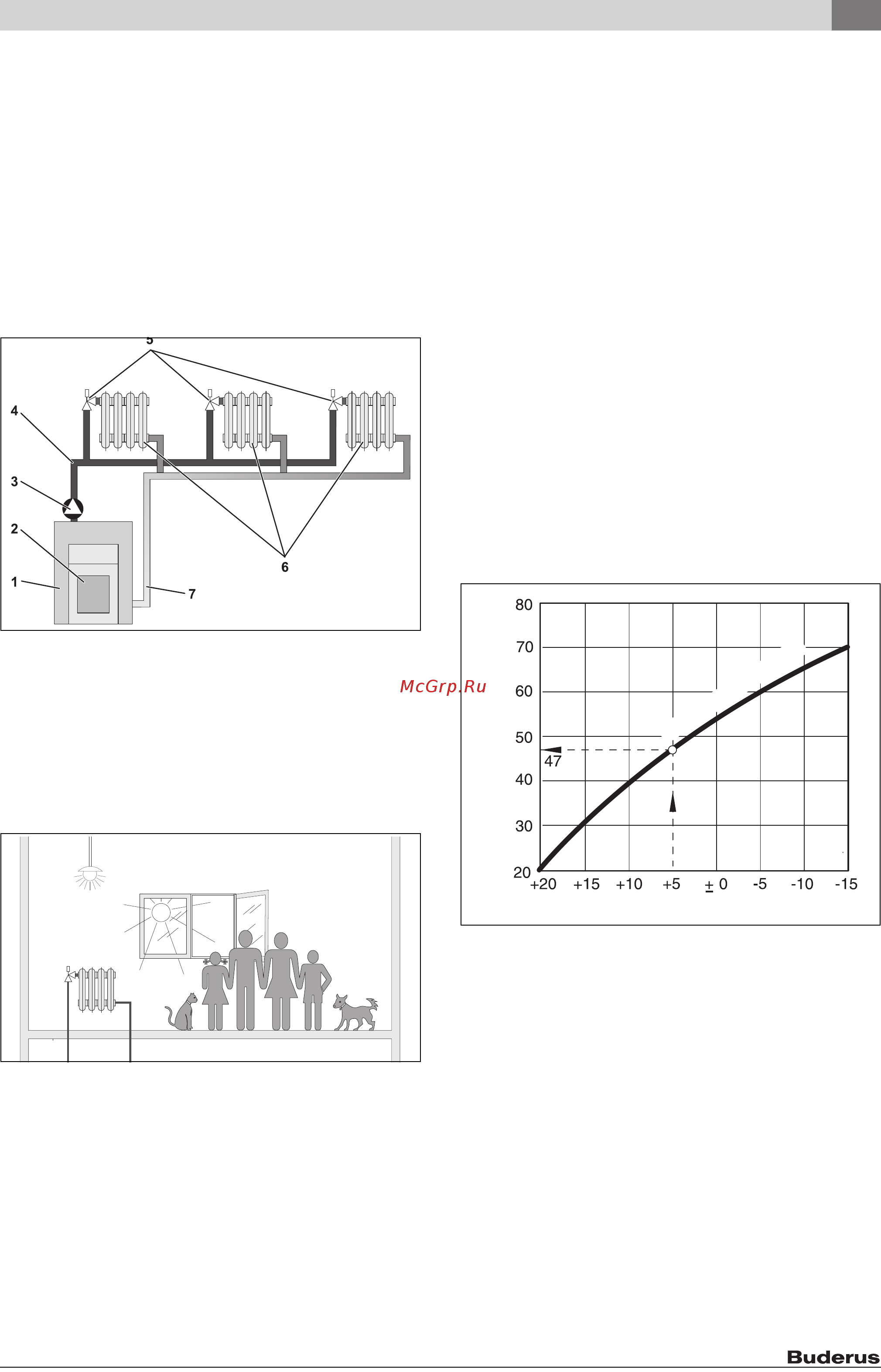

На рисунке 1 изображен отопительный контур с принудительной
циркуляцией. Горелка ([2]) подогревает воду в котле ([1]). Насос
([3]) перекачивает эту котловую воду по подающей линии ([4]) к
отопительным приборам ([6]). Вода проходит через отопительные
приборы и отдает при этом часть своего тепла. По обратной линии
([7]) котловая вода возвращается в котел и затем вновь
циркулирует по отопительному контуру.
С помощью термостатических вентилей ([7]) на отопительных
приборах можно отрегулировать температуру в помещениях по
индивидуальным потребностям. Все отопительные приборы
снабжаются водой с одинаковой температурой подающей линии.
Таким образом, количество тепла, поступающего в помещение,
зависит только от расхода воды, проходящей через отопительные
приборы, который можно изменять термостатическими вентилями.
Рис. 1 Схема системы отопления с насосом
[1] отопительный котел
[2] горелка
[3] насос
[4] подающая линия
[5] термостатический клапан отопительного прибора
[6] отопительные приборы
[7] обратная линия
От чего зависит теплопотребность помещения?
Рис. 2 Факторы, влияющие на микроклимат в помещении
В основном, теплопотребность помещения зависит от следующих
факторов:
• от наружной температуры
• от необходимой комнатной температуры
• от конструкции/теплоизоляции здания
• от ветрового режима
• от инсоляции
• от внутренних источников тепла (открытый огонь в камине, люди,
лампы и т.д.)
• от закрытых или открытых окон
Все эти воздействия должны учитываться для обеспечения
комфортной температуры в помещении.
Зачем нужна система регулирования отопления?
Система регулирования отопительной установки обеспечивает
поддержание теплового комфорта и при этом следит за экономным
расходом топлива и электроэнергии. При потребности в горячей
воде или для повышении температуры в помещении она включает
теплопроизводящее оборудование (отопительный котел, горелку) и
насосы. При этом она включает компоненты отопительной
установки в нужное время.
Кроме того, система регулирования следит за различными
параметрами, влияющими на комнатную температуру, и
компенсирует их.
Что рассчитывает система регулирования отопления?
Современные отопительные установки рассчитывают нужную
температуру воды в котле (температуру подающей линии) в
зависимости от наружной температуры. Зависимость между
наружной температурой и температурой подающей линии
изображается на графике в виде отопительной кривой. Чем ниже
наружная температура, тем выше должна быть температура
подающей линии.
Существует три вида регулирования работы отопительной
установки:
• Регулирование в зависимости от наружной температуры
• Регулирование в зависимости от комнатной температуры
• регулирование по наружной температуре с использованием
комнатного пульта управления
Рис. 3 Графическая характеристика отопительного контура
(пример)
Регулирование в зависимости от наружной температуры
При этом виде регулирования определяющим показанием для
температуры подающей линии является только температура,
измеренная наружным датчиком. Колебания комнатной
температуры из-за инсоляции, тепловыделений от людей, огня в
камине или других подобных источников не учитываются.
При использовании этого вида регулирования нужно настроить
термостатические вентили таким образом, чтобы достигалась
нужная комнатная температура.
Регулирование в зависимости от комнатной температуры
Другим вариантом регулирования отопления является
регулирование по комнатной температуре. В зависимости от
заданной и измеренной фактической комнатной температуры
система управления рассчитывает необходимую температуру воды
в отопительном котле.
Для регулирования комнатной температуры нужно выбрать из всех
комнат такое помещение, температура в котором будет задавать
Außentemperatur in °C
Vorlauftemperatur in °C
Vorlauf t
VL
Подающая линия t
V L
Температура подающей линии, °C
Температура наружного воздуха, °C
