Buderus 4126 [10/92] Центральный модуль zm424
![Buderus 4121 [10/92] Центральный модуль zm424](/views2/1073183/page10/bga.png)
10
Оставляем за собой право на изменения!
Инструкция по эксплуатации Logamatic 4121, 4122 и 4126 • Издание 03/2004
Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de
Модули и их функции
5
Центральный модуль ZM424
Модуль ZM424 вместе с модулем FM455 входит
в базовую комплектацию системы управления
Logamatic 4121. Он управляет отопительными
контурами и контуром горячего водоснабжения.
Выключатели на модуле предназначены только для
проведения сервисных работ и работ по техничес-
кому обслуживанию.
Если выключатели не стоят в положении автома-
тического режима, то на дисплей MEC2 выходит
соответствующее сообщение, и загорается инди-
кация о неисправности
0.
Не используйте выключатели для отключения
установки на время Вашего отсутствия.
Для этой цели применяйте функцию Отпуск (см.
главу 18 "Программа Отпуск", стр.77).

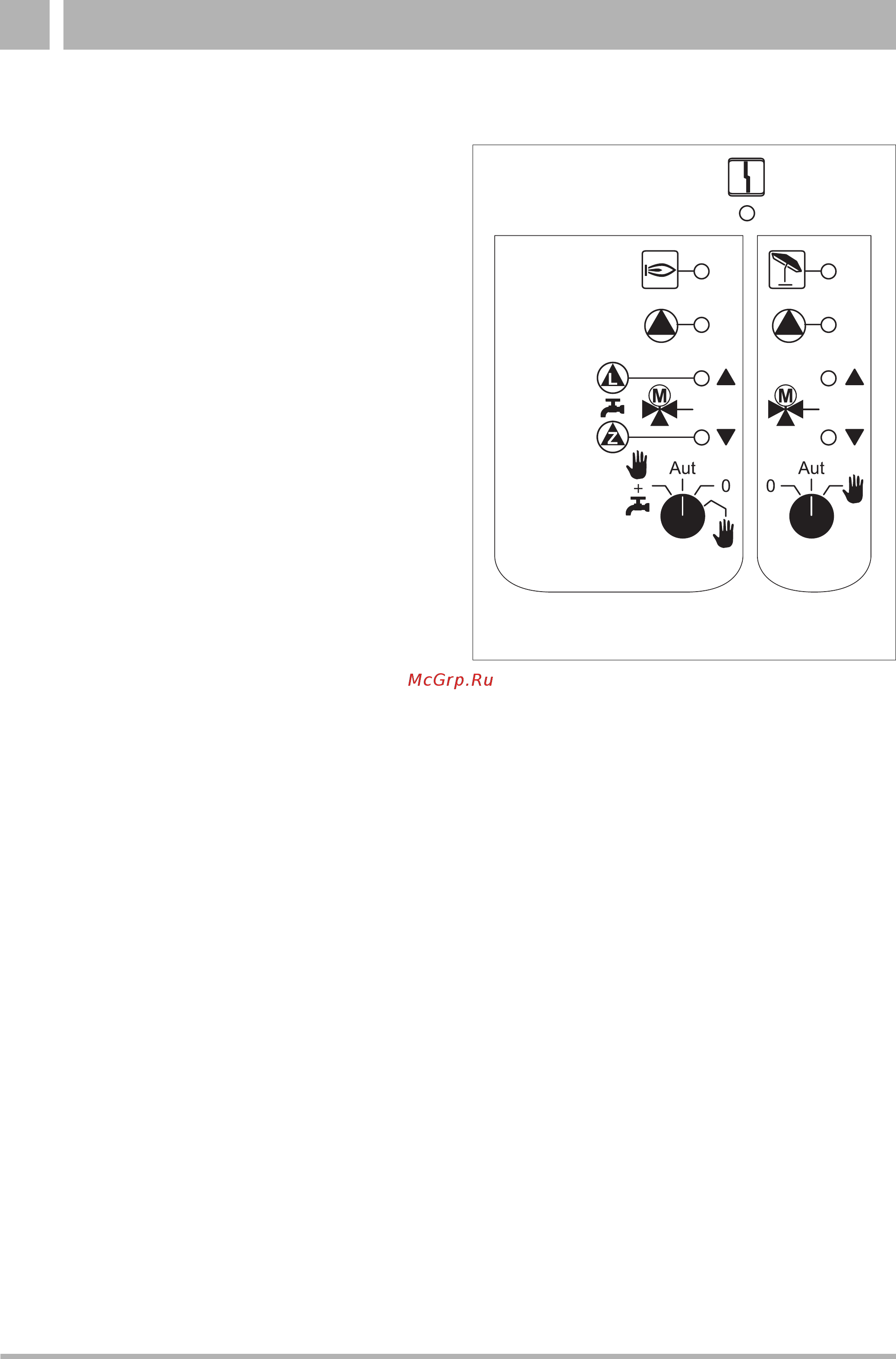

Рис. 3 ZM424
Индикация
0
Общее сообщение о
неисправности, например,
ошибка потребителя,
неисправность датчика,
внешние неисправности,
ошибка в электропроводке,
внутренняя ошибка модуля,
ручной режим.
Сообщения о неисправностях
появляются в виде текста на
пульте управления MEC2.
Светодиоды выполняемых функций
Индикация
a
Горелка работает
Индикация
U
"Смеситель открывается"
(теплее)
Индикация
V "Смеситель закрывается"
(холоднее)
Индикация
1
Отопительный контур 2 в летнем
режиме
Индикация
8
Работает насос отопительного
контура
Индикация
x
Работает загрузочный насос бака-
водонагревателя
Индикация
y
Работает циркуляционный насос
