Модули и их функции
5
Функциональный модуль FM441
Модуль FM441 управляет одним отопительным
контуром и одним контуром горячего водоснаб-
жения.
Выключатели на модуле предназначены только для
проведения сервисных работ и работ по техничес-
кому обслуживанию.
Если выключатели не стоят в положении автома-
тического режима, то на дисплей MEC2 выходит
соответствующее сообщение, и загорается инди-
кация о неисправности
0.
Не используйте выключатели для отключения
установки на время Вашего отсутствия.
Для этой цели применяйте функцию Отпуск
(см. главу 18 "Программа Отпуск", стр.77).

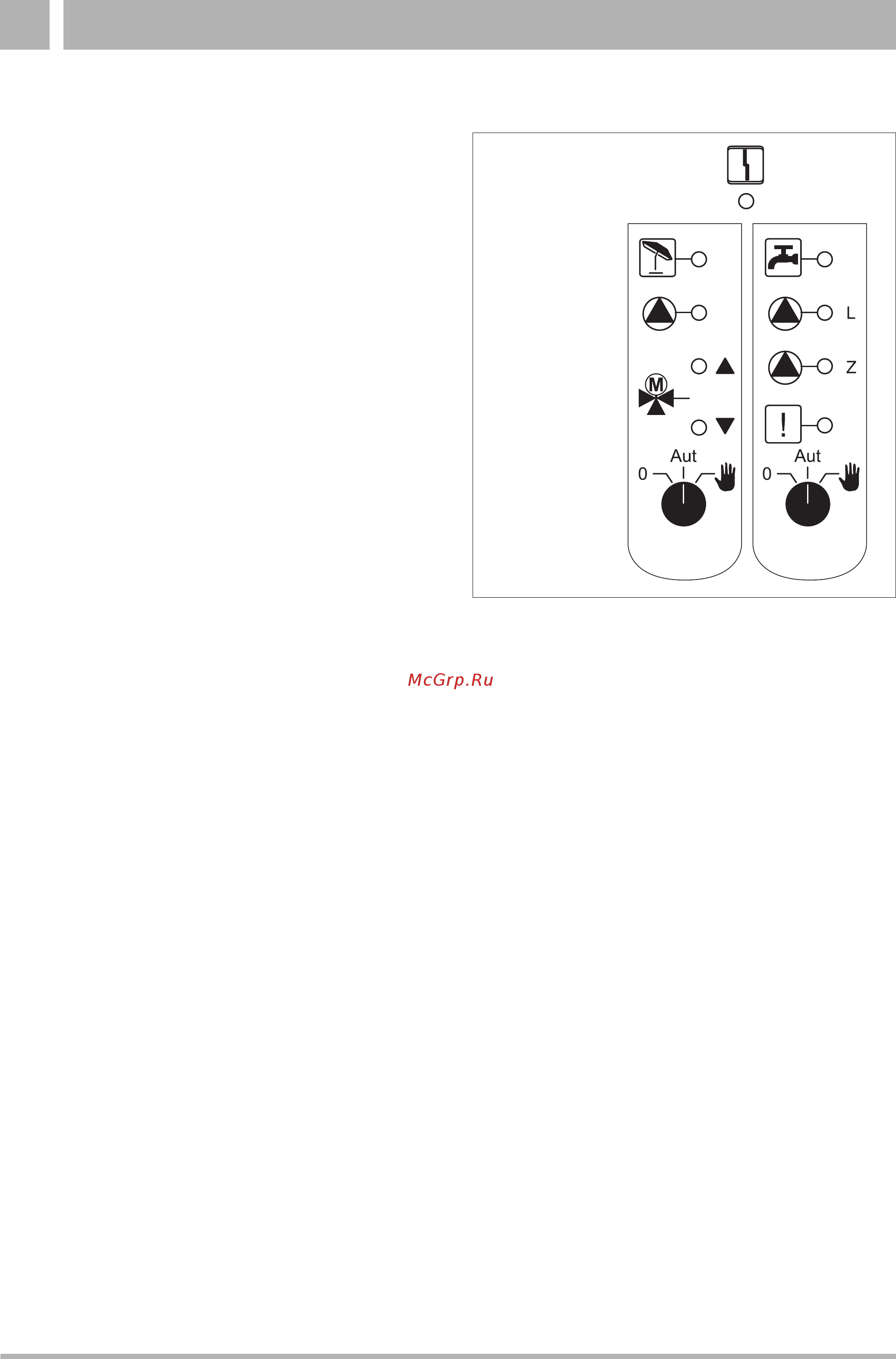

Рис. 4 FM441
Индикация
0
Общее сообщение о
неисправности, например,
ошибка потребителя,
неисправность датчика,
внешние неисправности,
ошибка в электропроводке,
внутренняя ошибка модуля,
ручной режим.
Сообщения о неисправностях
появляются в виде текста на
пульте управления MEC2.
Светодиоды выполняемых функций
Индикация
U
"Смеситель открывается"
(теплее)
Индикация
V
"Смеситель закрывается"
(холоднее)
Индикация
1
Отопительный контур в летнем
режиме
Индикация
X
Температура горячей воды
является/остается ниже заданной
температуры для ночного режима
с пониженной температурой
Индикация
8
Работает насос отопительного
контура
Индикация
8– L Работает загрузочный насос бака-
водонагревателя
Индикация
8– Z Работает циркуляционный насос
Индикация
Z Термическая дезинфекция
активна
