Қазақша (KZ)
34
9.7.6 Жиілікті түрлендірушімен пайдалану
Үшфазалы батырылған MS электр қозғалтқыштарын жиілікті түрлендірушімен пайдалануға болады.
Нұсқау
Электр қозғалтқышының температурасын бақылауды жүзеге асыру үшін, датчик PR5714 немесе CU220
(50 Гц) релесімен Pt100/Pt1000 қадағасын орнату керек.
Жиіліктің жол берілетін диапазоны: 30-50 Гц жəне 30-60 Гц. Сызықтық өсу уақыты: Қосылу мен тоқтау үшін барынша 3 сек.
Жиілік түрлендіргіші оның типіне байланысты электр қозғалтқышының жұмысы барысында көтеріңкі шуылдың себебі болып
табылады.
Бұдан өзге жиілік түрлендіргіші кернеудің биік мəніне залалды əсерін электр қозғалтқышын ұшыратады. Бұдан иілік түрлендіргіші
мен электр қозғалтқыштары арасындағы LC-сүзгі орнату жолымен болдырмауға болады.
Аса нақты ақпараттар алу үшін Сізден Grundfos компаниясының өкілдігімен байланысуыңызды сұраймыз.

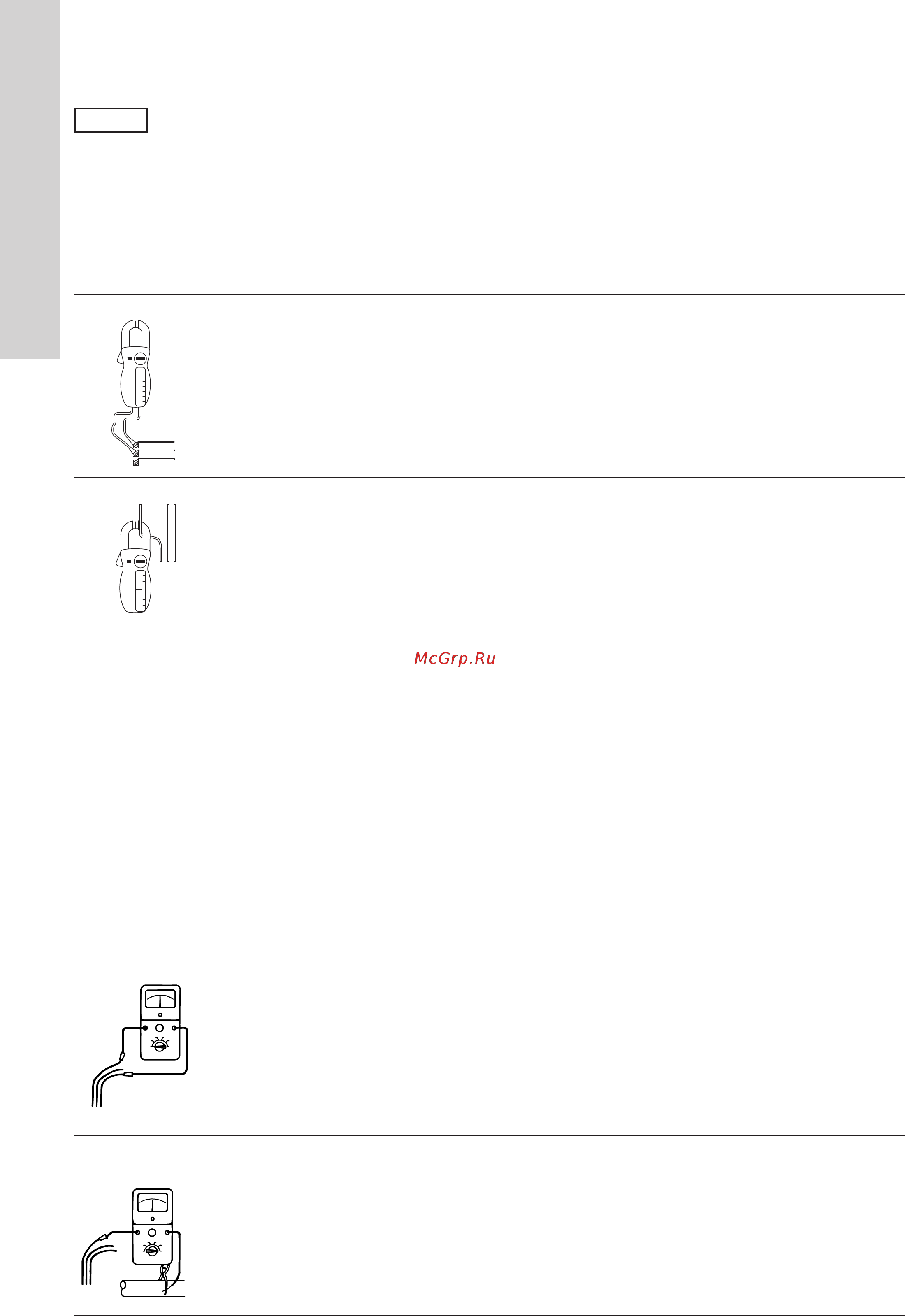

9.8 Электр қозғалтқыштары мен кабельді тексеру
1. Қорек кернеуі
TM00 1371 5092
Вольтөлшегіштің көмегімен фаза арасындағы
кернеуді өлшеңіз. Бір фазалы электр
қозғалтқыштарын өлшеуде қорек қайнары типіне
байланысты фаза арасында жəне бейтарап
немесе екі фаза арасында орындалады.
Клеммаларға электр қозғалтқыштарын
автоматты қорғауда вольтөлшегішін қосыңыз.
Қозғалтқыш жүктемеде болған уақытта кернеу
9. Электр жабдықтарын іске қосу бөлімінде
көрсетілген диапазон шегінде болу керек.
Көрсетілген диапазон шегінен шығатын кернеу
тербелісі барысында электр қозғалтқышы күйіп
кетуі мүмкін. Кернеудің қатты тербелісі нашар
электрмен қамтамасыз етілуге нұсқайды: ақаулар
жойылғанға дейін сорғыны ажыратып қою керек.
2. Токты тұтыну
TM00 1372 5092
Тұтынылатын токты шығыста тұрақты
қысымымен сорғының жұмысының барысында
əрбір фазада тексеріңіз (мүмкіндігінше, электр
қозғалтқышының мейлінше жоғары жүктемесінің
сəйкес өндірімділігімен).
Электр қозғалтқышының мейлінше жоғары
жұмыс тогы фирмалық тақтада көрсетілген.
Үш фазалы электр жабдықтарында мейлінше
жоғары тұтынулы фазалардағы ток пен мейлінше
төмен фазалы ток арасындағы айырмашылық 5%
артық болмауы керек.
Егер айырмашылық көбірек болса немесе егер
номиналынан асып кетсе, келесі ақаулар орын
алуы мүмкін:
• Электр қозғалтқышының қорғаныш автоматтары
жанып кеткен.
Бір фазалы қоректегі жұмыс үшін байланыстар
мен басқару блогын алмастырыңыз.
• Қосылымдардағы немес мүмкіндігінше кабельді
муфтадағы нашар түйісулар.
3-бөлім қар.
• Қоректің тым жоғары немесе тым төмен кернеуі.
1 -бөлім қар.
• Электр қозғалтқышының орамалары
айналымаралық тұйықталым немесе үзілуге ие.
3-бөлім қар.
• Сорғының зақымдануы электр қозғалтқышының
шамадан тыс жүктеліміне алып келеді.
Сорғыны күрделі өндеу үшін шешіп алу.
• Электр қозғалтқышының орамасының қарсыласу
мəнінің тым көп ауытқуы (үш фазалы). Аса тең
жүктеме үшін фазаны қосу тəртібін ауыстырыңыз.
Егер мəселе жойылмаса 3-сур. қар.
3 жəне 4 бөлімдер: Қоректің жəне токтың қалыпты кернеуі мəндері барысында тұтынуды өлшеу талап етілмейді.
3. Айналым қарсыластығы
TM00 1373 5092
Су өтетін батырма кабельді электр қозғалтқышын
жібергіштен ажыратыңыз. Батырма кабельдердің
арасындағы желінің арасындағы ораманың
қарсыластығын өлшеңіз.
Үшфазалы электр қозғалтқыштары үшін мейлінше
жоғары жəне мейлінше төмен ауқымнан ауытқу
10% артық болмау керек. Егер ауытқу артық болса -
сорғыны көтеру керек.
Қозғалтқыш, қозғалтқыш кабелі жəне батырма
кабельдердің қарсыластықтарын еке орындау жəне
ақаулы бөлшектерін жөндеу/ауыстыру.
Ескертпе: Бір фазалы үшжелілі электр
қозғалтқыштарында жұмыс орамасы
қарсыластықтың ең төменгі мəнін қабылдайды.
4. Оқшаулау
қарсыластығы
TM00 1374 5092
Су өтетін батырма кабельді электр қозғалтқышын
жібергіштен ажыратыңыз. Əр фаза мен жерге
тұйықтау арасындағы оқшаулау қарсыластығын
өлшеңіз.
Жерге тұйықтау сенімді орындалғандығын
тексеріңіз.
Егер оқшаулау қарсыластығы 0.5 МОм т-мен болса,
сорғыны электр қозғалтқышының немесе кабелінің
жөнделуі үшін көтеру керек.
Жергілікті нормалар мен ережелерге сай
қабылдаған оқшаулаудың қарсыластық мəндері
басқа болуы мүмкін.
