Mongoose EMS 1.9R [8/10] Central door lock system connection diagrams
![Mongoose EMS 1.9R [8/10] Central door lock system connection diagrams](/views2/1252530/page8/bg8.png)
Installation Manual
EMS 1.9R
8

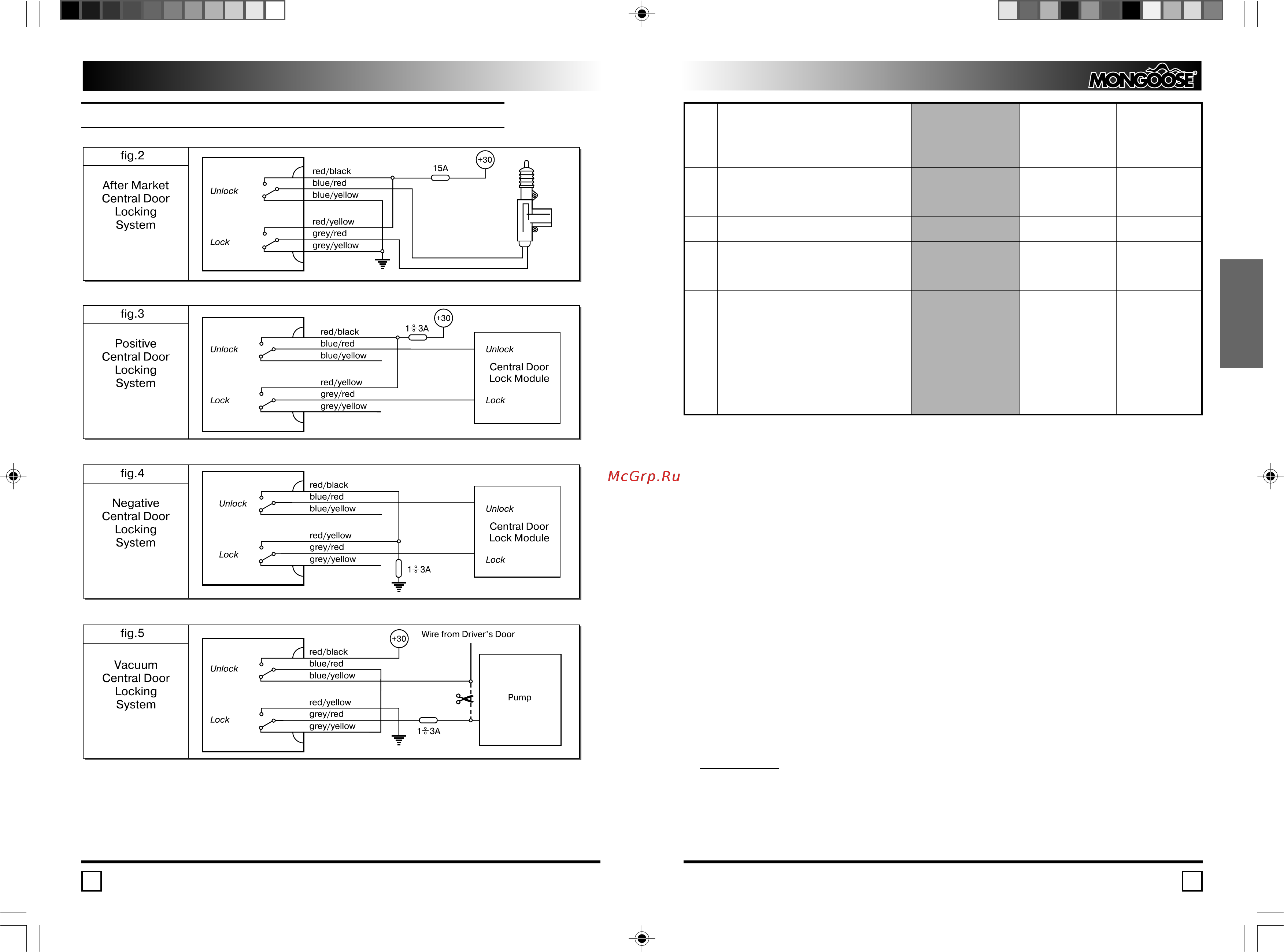

Central Door Lock System Connection Diagrams
Автомобильная охранная система “MONGOOSE” Модель EMS 1.9R
13
РУССКИЙ
*! Предупреждение! Рекомендуется всегда использовать режим разрешения дистанцион
ного (автоматического) запуска двигателя и включения поддержки зажигания при затяну
том ручном тормозе. Включение режима разрешения ‘Независимо от положения ручного
тормоза’ осуществляется исключительно под ответственность пользователя.
При включении режима ‘Независимо от положения ручного тормоза’ примите необходи
мые меры, гарантирующие неподвижность автомобиля во время дистанционного (автомати
ческого) запуска двигателя, а также в течение всего времени парковки!
** Режим обучения оборотам холостого хода (только если выбран режим контроля
запуска двигателя по тахометру):
1. Дойдя до программного переключателя 27, нажмите одновременно кнопки 1 и 2
пульта управления для входа в режим обучения.
2. Последуют три звуковых сигнала и три вспышки фонарей.
3. В течение 1 минуты после звуковых и световых сигналов заведите двигатель штат
ным ключом.
4. Через 5 секунд после успешного запуска двигателя (остановки стартера) система
запомнит обороты холостого хода двигателя, о чем сообщит тремя вспышками фо
нарей и тремя звуковыми сигналами и автоматически выйдет из режима обучения.
Вы можете продолжить программирование других функций или выйти из режима
программирования.
Примечания:
Если в течение 1 минуты Вы не завели двигатель, система выйдет из режима
обучения, сообщив об этом четырьмя звуковыми и световыми сигналами.
Если система определяет, что двигатель заведен, но не может определить частоту
сигнала, она выйдет из режима программирования, сообщив об этом пятью звуко
28 Задержка выключения стартера после 8 импульсов Увеличение Уменьшение
*** дистанционного запуска двигателя (максимум 16) (минимум 1)
Светодиод соответствующим количеством
вспышек покажет установленное количество
импульсов
31 Режим работы программируемого выхода 1 () 20 секундный импульс 20 секундный импульс Двушаговое
(Зеленый/белый провод)
для закрытия стекол для закрытия стекол отпирание
при постановке на при постановке на
охрану охрану
32 Режим включения выхода АСС Через 1 минуту после Через 1 минуту после Через 2 сек. после
запуска двигателя запуска двигателя запуска двигателя
33 Включение поддержки зажигания/Разрешение При затягивании При затягивании Нажатием кнопок S
*! дистанционного (автоматического) запуска ручного тормоза/ ручного тормоза/ и 1/
Независимо от
двигателя
При затянутом При затянутом положения ручного
ручном тормозе ручном тормозе тормоза
34 Режим глушения двигателя Сразу после Сразу после Через 1 минуту
снятия с охраны снятия с охраны после снятия с
охраны или
немедленно при
отпускании ручного
тормоза (при
включенной
заводской
установке функции
33)
