13

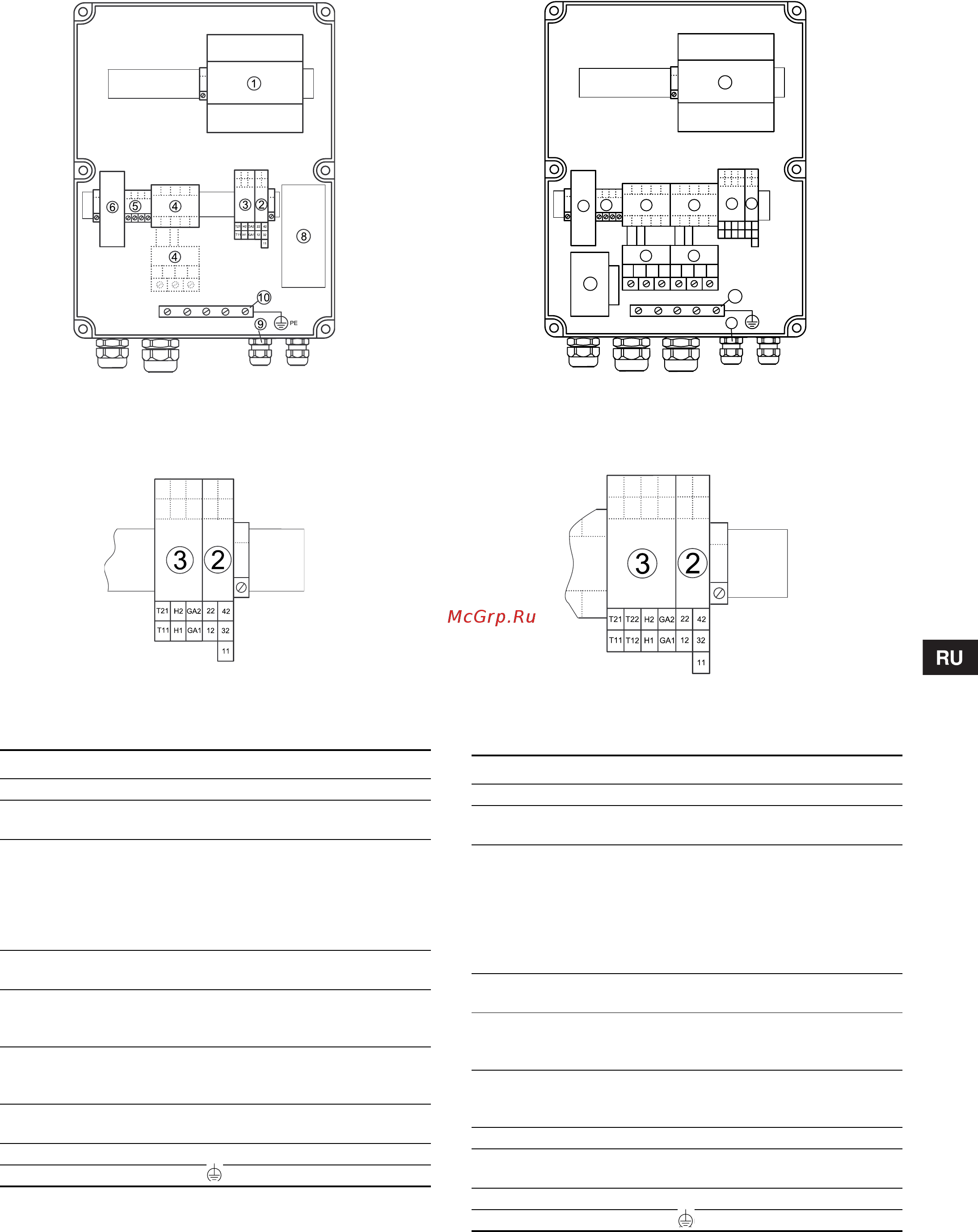

На рис. 12 показана внутренняя компоновка модуля LC 109.
Рис. 12 Внутренняя компоновка модуля LC 109
На рис. 13 показаны клеммы, указанные под номерами 2 и 3.
Рис. 13 Клеммы
8.10.1 Наименование позиций, указанных на рис. 12 и 13
На рис. 14 показана внутренняя компоновка модуля LCD 110.
Рис. 14 Внутренняя компоновка модуля LCD 110
На рис. 15 показаны клеммы, указанные под номерами 2 и 3.
Рис. 15 Клеммы
8.10.2 Наименование позиций, указанных
на рис. 14 и 15
TM02 2347 4701TM02 2348 4101
Поз. Описание
1 Модуль CU 211
2
Клеммная колодка для входов сигналов уровня
жидкости (11-12, 22, 32, 42).
3
Клеммная колодка с контактами для:
входа теплового реле электродвигателя (T11-T21),
выхода внешнего устройства подачи аварийного
сигнала об опасности затопления (H1-H2),
выхода внешнего устройства подачи общего
аварийного сигнала (GA1-GA2).
4
Пускатель электродвигателя (только если он
установлен).
5
Клеммная колодка для подачи напряжения питания
(выше
приведен рисунок для трехфазного
исполнения).
6
Патроны плавких предохранителей цепи системы
управления (от 1 до 3 - в зависимости от исполнения
напряжения/тока).
8
Рабочий конденсатор (только для насосов с
однофазным электродвигателем).
9 Кабельные вводы
10 Колодка заземления ( PE)
TM02 4926 1802
TM02 2349 4101
Поз. Описание
1 Модуль CU 214
2
Клеммная колодка для входов сигналов уровня
жидкости (11-12, 22, 32, 42).
3
Клеммная колодка с контактами для:
входов тепловых реле электродвигателя
(T11-T21, T12-T22)
выхода внешнего устройства подачи аварийного
сигнала об опасности затопления (H1-H2),
выхода внешнего устройства подачи общего
аварийного сигнала (GA1-GA2).
4
Пускатели электродвигателей насосов 1 и 2 (только
если они установлены).
5
Клеммная колодка для подачи напряжения питания
(выше приведен рисунок для трехфазного
исполнения).
6
Патроны плавких предохранителей цепи системы
управления (от 1 до 3 - в зависимости от исполнения
напряжения/тока).
7 Разделительный трансформатор
8
Рабочий конденсатор (только для насосов с
однофазным электродвигателем)
9 Кабельные вводы
10 Колодка заземления ( PE)
4
1
PE
5
6
4
9
10
3
2
4
4
7
