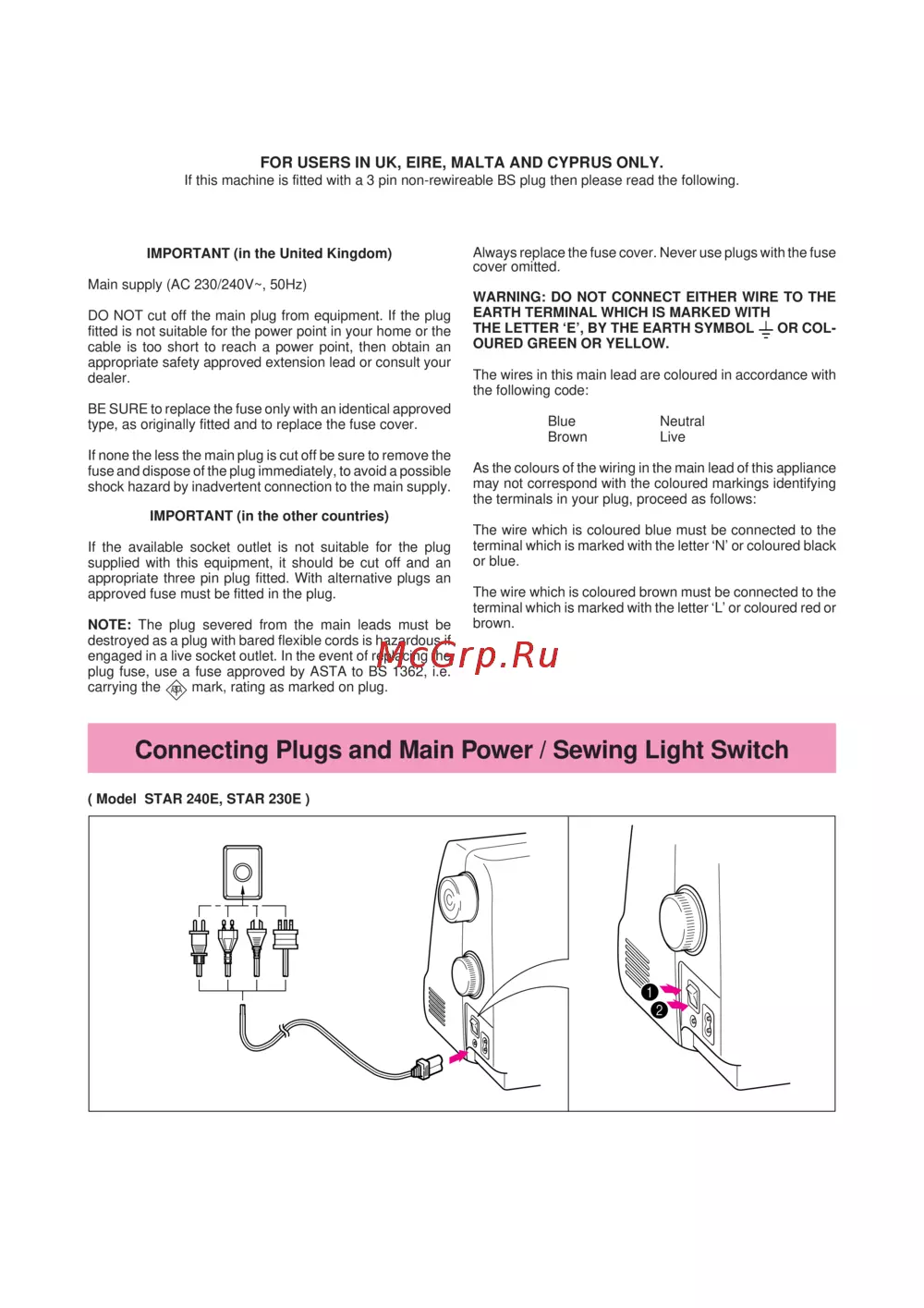

FOR USERS IN UK, EIRE, MALTA AND CYPRUS ONLY.
If this machine is fitted with a 3 pin non-rewireable BS plug then please read the following.
IMPORTANT (in the United Kingdom)
Main supply (AC 230/240V~, 50Hz)
DO NOT cut off the main plug from equipment. If the plug
fitted is not suitable for the power point in your home or the
cable is too short to reach a power point, then obtain an
appropriate safety approved extension lead or consult your
dealer.
BE SURE to replace the fuse only with an identical approved
type, as originally fitted and to replace the fuse cover.
If none the less the main plug is cut off be sure to remove the
fuse and dispose of the plug immediately, to avoid a possible
shock hazard by inadvertent connection to the main supply.
IMPORTANT (in the other countries)
If the available socket outlet is not suitable for the plug
supplied with this equipment, it should be cut off and an
appropriate three pin plug fitted. With alternative plugs an
approved fuse must be fitted in the plug.
NOTE: The plug severed from the main leads must be
destroyed as a plug with bared flexible cords is hazardous if
engaged in a live socket outlet. In the event of replacing the
plug fuse, use a fuse approved by ASTA to BS 1362, i.e.
carrying the
ASA
mark, rating as marked on plug.
Always replace the fuse cover. Never use plugs with the fuse
cover omitted.
WARNING: DO NOT CONNECT EITHER WIRE TO THE
EARTH TERMINAL WHICH IS MARKED WITH
THE LETTER ‘E’, BY THE EARTH SYMBOL
OR COL-
OURED GREEN OR YELLOW.
The wires in this main lead are coloured in accordance with
the following code:
Blue Neutral
Brown Live
As the colours of the wiring in the main lead of this appliance
may not correspond with the coloured markings identifying
the terminals in your plug, proceed as follows:
The wire which is coloured blue must be connected to the
terminal which is marked with the letter ‘N’ or coloured black
or blue.
The wire which is coloured brown must be connected to the
terminal which is marked with the letter ‘L’ or coloured red or
brown.
Connecting Plugs and Main Power / Sewing Light Switch
1
2
( Model STAR 240E, STAR 230E )
