Глава 2: Установка
26
Примечание
В случае крепления устройства на стену, его установки в
кронштейн для настенного крепления AT-WLMT-010 или шасси
AT-MCR12 прикреплять защитные резиновые ножки к
устройству не следует.

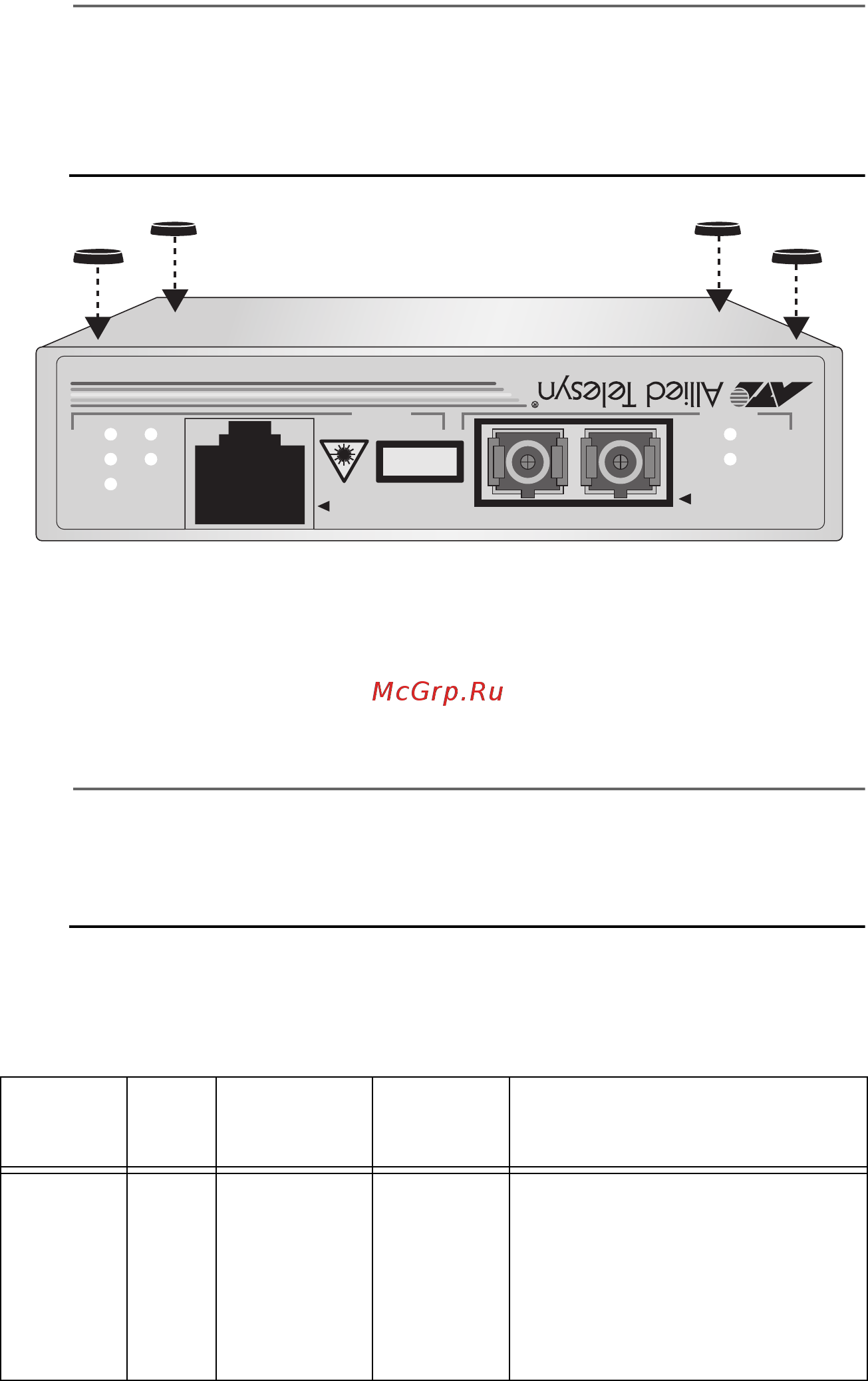

Рисунок 10. Прикрепление защитных ножек
4. Сконфигурируйте устройство при помощи DIP-переключателей.
Расположение DIP-переключателей показано на рис.7 на стр. 5.
Возможные настройки описаны в табл. 5.
Примечание
Изменение установок DIP-переключателей вступает в силу
только после сброса устройства. Чтобы сбросить устройство,
необходимо отключить и снова включить питание.
Установки DIP-переключателей описаны в табл. 5.
Таблица 5. Установки DIP-переключателей
№ DIP-
перекл.
Порт Параметр
Положе-
ние
Описание
1 2 Speed
(Mbps) –
Скорость
(Мбит/с)
Верхнее
Нижнее
Порт для витой пары
работает на скорости 10
Мбит/с.
Порт для витой пары
работает на скорости 100
Мбит/с.
940
10Base-T/100Base-TX
AT-FS202
BRIDGING MEDIA CONVERTER IEEE 802.3/802.3U AUTO MDI/MDI-X
LNK/
ACT
FD/
COL
PWR
AUTO
NEG
100M
LNK/
ACT
FD/COL
PORT 2
100Base-FX
TX RX
PORT 1
MULTI MODE
CLASS 1
LASER PRODUCT
000400a.book Page 26 Monday, November 17, 2014 3:41 PM
