Руководства по установке коммутаторов AT-GS950/8, AT-GS950/16, AT-GS950/24 и AT-GS950/48
41
4. Задвиньте SFP-трансивер в слот, пока он не зафиксируется со
щелчком. См. рис.13

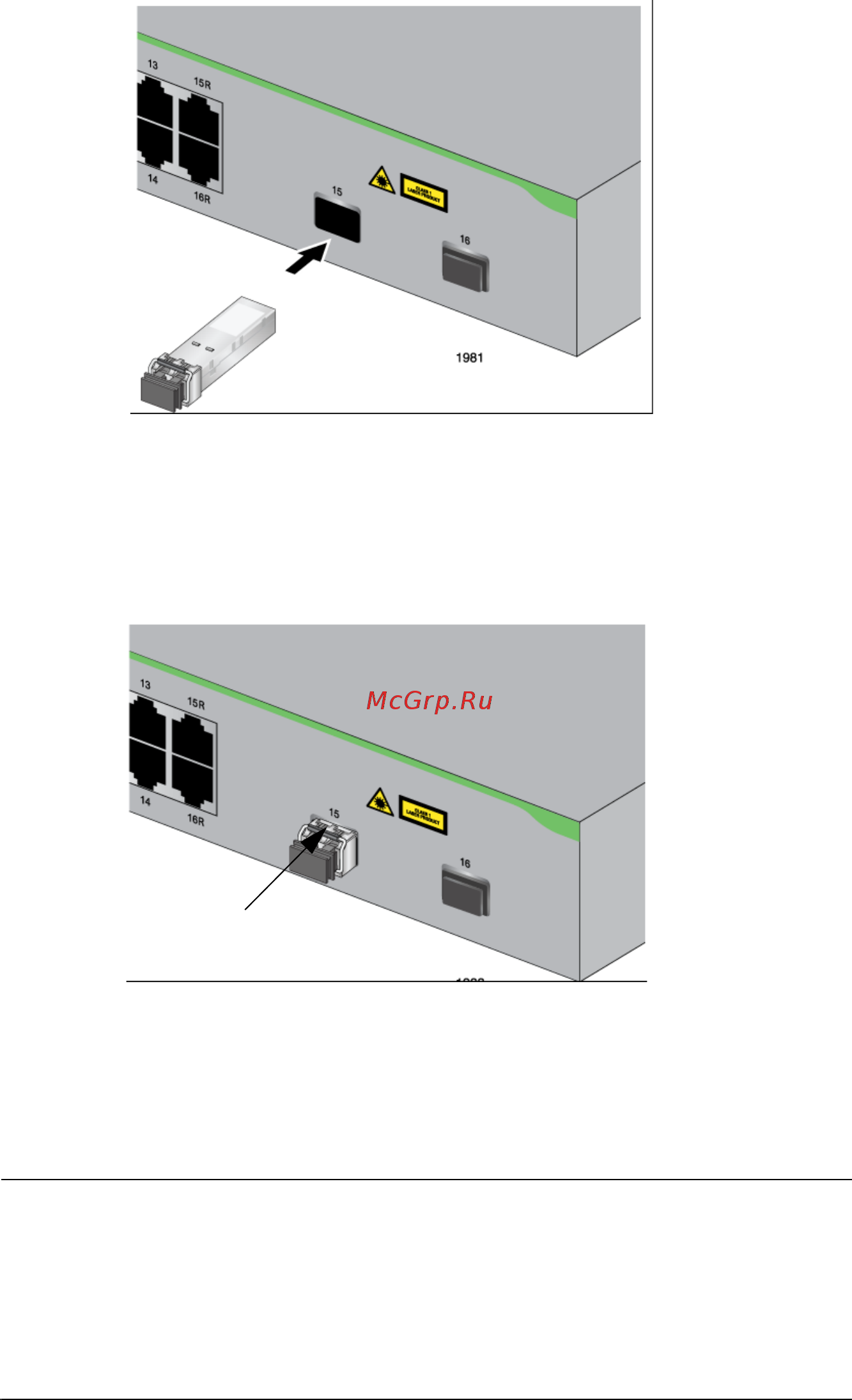

Рисунок 13. Установка модуля SFP
5. Убедитесь, что рукоятка трансивера находится в вертикальном
положении, как это показано на рис. 14. Это обеспечивает
крепление трансивера и предотвращает его выпадение из слота.
Рисунок 14. Вертикальное расположение рукоятки SFP-модуля
6. Если необходимо установить дополнительные SFP-трансиверы,
повторите шаги
со 2 по 5.
Примечание
Для SFP-трансиверов опасна запыленная среда. При хранении
SFP-трансивера, а также всегда, когда к трансиверу не
подключен оптоволоконный кабель, оптические разъемы
должны быть закрыты заглушкой. После снятия заглушки
сохраните ее для использования в будущем.
SFP-трансивер
Рукоятка
