6. Описание работы оборудования.

6.1 Наладка оборудования.

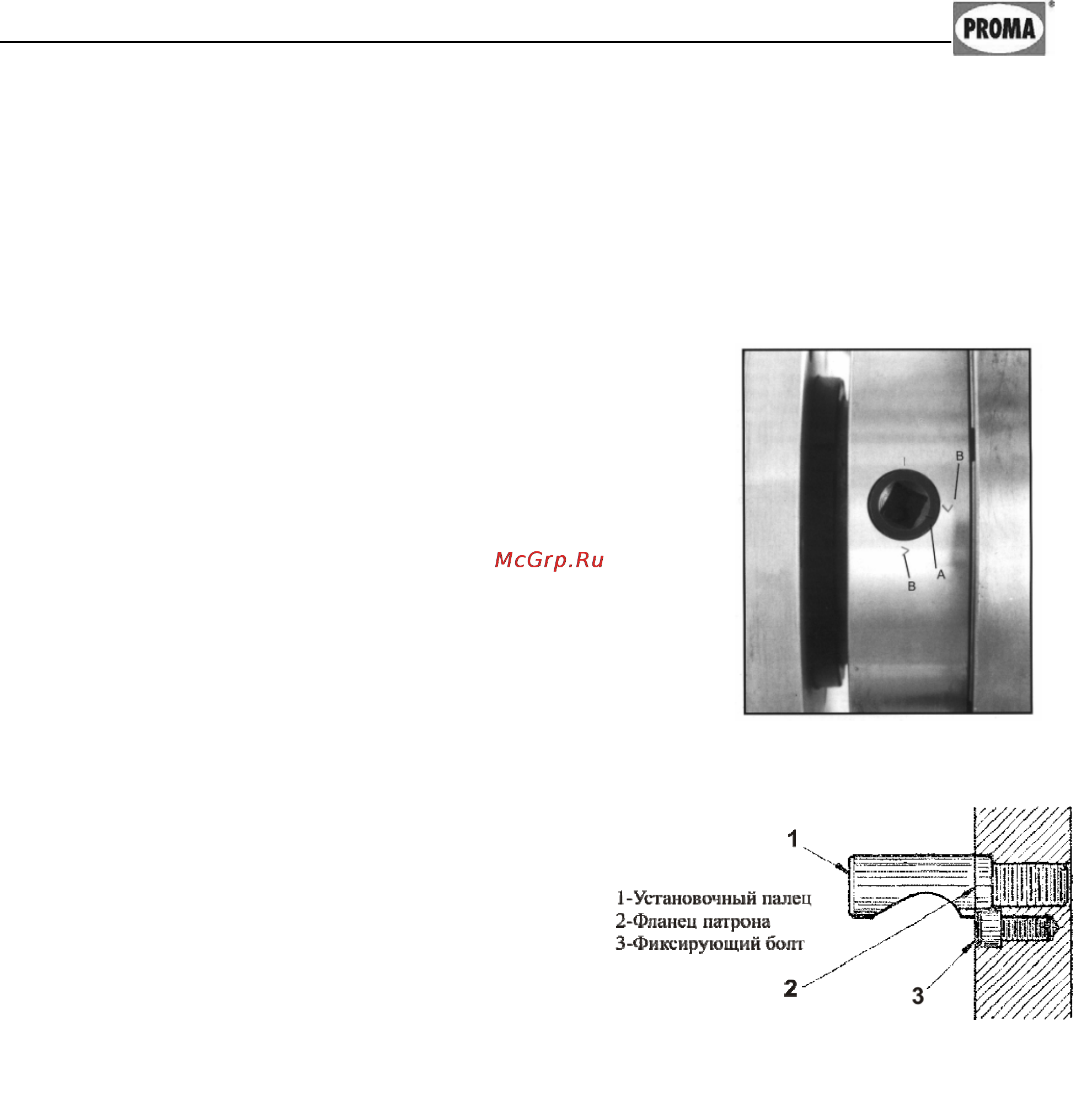

Подготовка зажимного патрона.

1. Придерживая патрон, поворачивайте

последовательно шесть кулачковых затворов на ¼

оборота против часовой стрелки при помощи ключа

для снятия зажимного патрона. Риска А должна

совпасть с указательной риской I ( рис.10).

2. Аккуратно снимите патрон со шпинделя и

поместите его на соответствующую рабочую

поверхность.

3. Осмотрите установочные пальцы, убедитесь в

отсутствии забоин на

сопрягаемых поверхностях.

Тщательно очистите все части патрона и посадочное

место на шпинделе при помощи керосина или

другого обезжиривающего раствора.

4. Покройте шпиндель, кулачковые

затворы и корпус патрона тонким слоем

масла.

Установите патрон на посадочное

место на шпинделе. Зафиксируйте патрон,

повернув кулачковые затворы на ¼ оборота

по часовой стрелке. Кулачковые затворы считаются

плотно закрученными, если риска А находится между

двумя указательными рисками В (рис.10).

Если указанная метка не находится между указательными рисками,

необходимо снять патрон и подогнать установочные пальцы – либо выкрутив

на1-2 оборота (если затворы не зажимают), либо вкрутив до конца (если

затворы находятся за пределами специальных меток) (рис.11).

Установка люнетов.

Люнет служит дополнительной опорой вращающимся при обработке

деталям. Люнет предотвращает прогиб деталей от усилий резания и

собственного веса, повышает их виброустойчивость; применяется при

обработке длинных нежёстких валов, деталей, имеющих длинные

выступающие части, и т.п.

Рисунок 10

Рисунок 11.
