PROMA-group Чешская республика Мельчаны № 38, п/и 518 01 г. Добрушка.

Нарезание резьбы (см. рис.6).

Принцип нарезания резьбы похож на обработку заготовки по наружному

диаметру с механической подачей. Установите заготовку и необходимый

инструмент. Профиль нарезаемой резьбы зависит от профиля режущего

инструмента.

Согласно таблице установите необходимую величину шага нарезания

резьбы . Установите необходимую величину скорости вращения шпинделя.

Рукоятка 6 должна находиться вверху (гайка отключена

от ходового винта).

Рукоятка 7 должна находиться в нейтральном положении.

Рукояткой 5 включите вращение шпинделя. Подведите резец к заготовке.

Рукояткой 2 переместите резец на глубину резания. Рукояткой 6 включите

гайку ходового винта (вниз, до полного зацепления).

Внимание! Следите за тем, что бы движущий узел (каретка) не был

зажат!

Рукоятка 6 включения и выключения гайки ходового

винта при

нарезании резьбы включается при первом проходе и выключается по

окончании операции нарезания резьбы на данной детали. Обратное

перемещение суппорта осуществляется с помощью переключателя

направления вращения шпинделя.

Внимание! – При нарезании резьбы резец может перемещаться

близко от вращающегося патрона, поэтому необходимо обратить внимание на

то, чтобы резец не наехал на патрон

, в противном случае станок будет серьезно

поврежден.

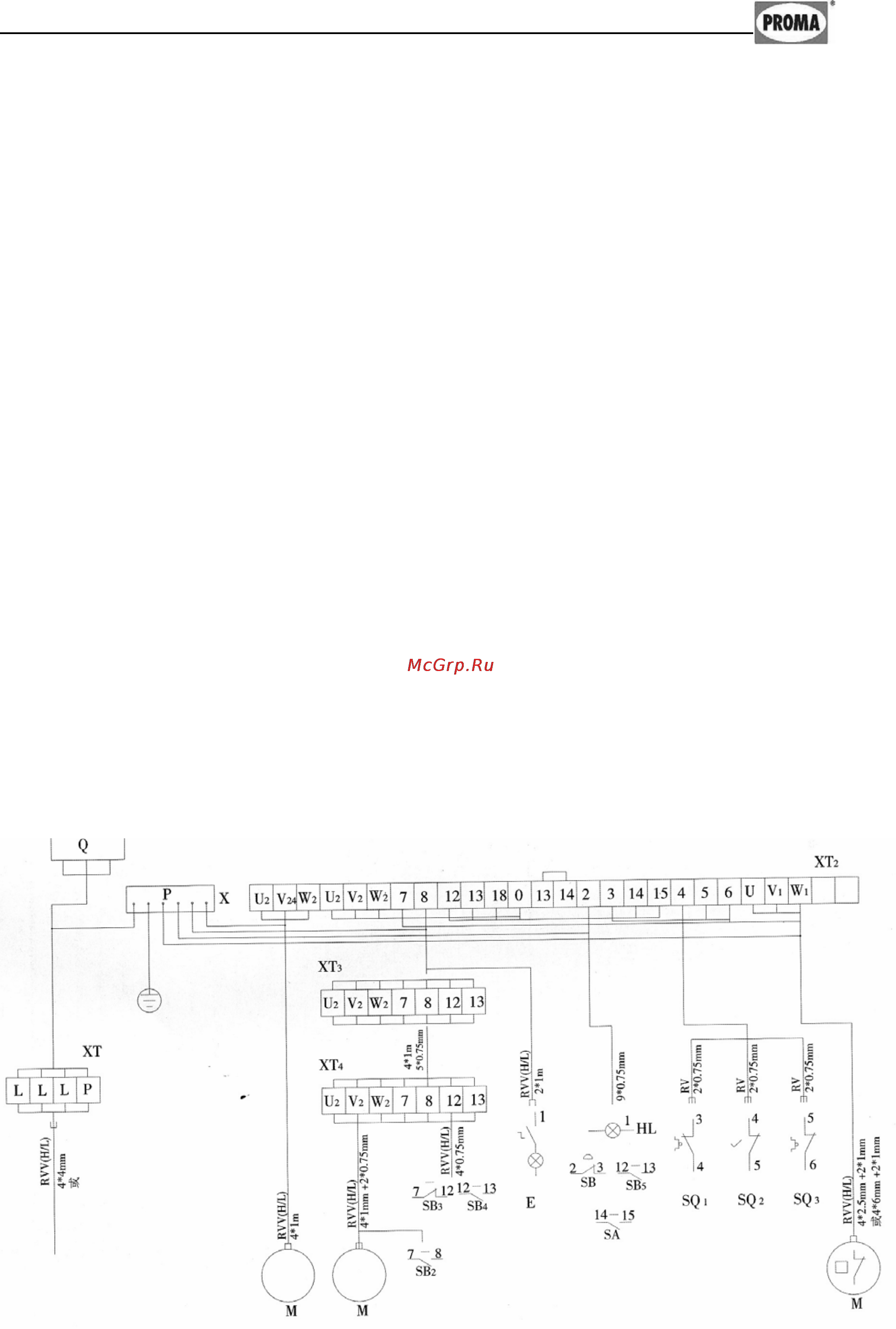

7. Электрооборудование.

7.1. Схема.

Рисунок 19
