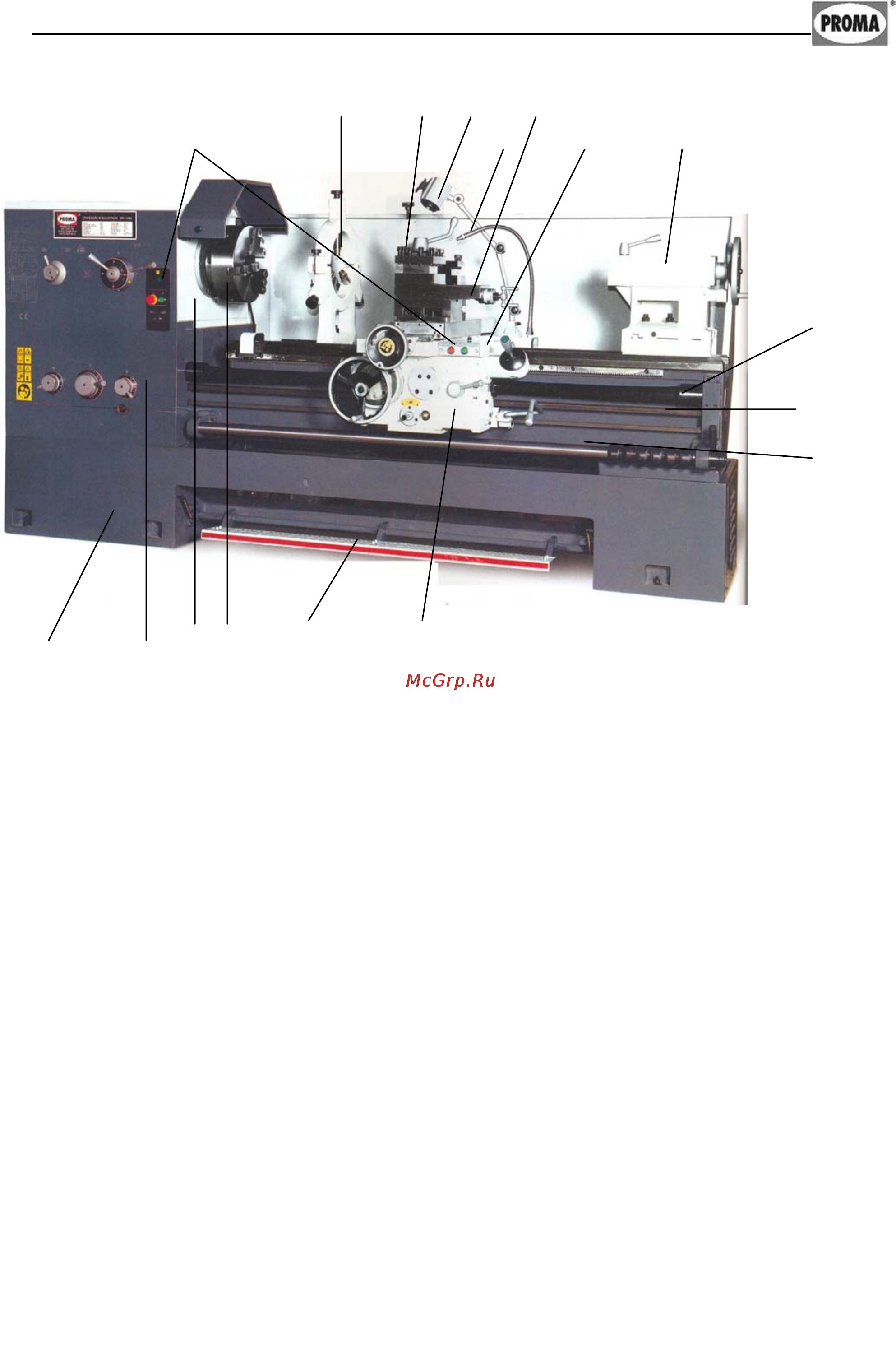

3.3 . Основные узлы и детали оборудования (см. рис. 2).

5 6 8 7

Рисунок 2

. 17 9 10 11

3 4 16 15

1 2

1. Основание

2. Коробка подач

3. Шпиндельная бабка

4. Зажимной патрон

5. Неподвижный люнет

6. Резцедержатель

7. Верхние салазки суппорта

8. Лампа местного освещения

9. Патрубок системы подачи СОЖ

10. Каретка суппорта

11. Задняя бабка

12. Кожух ходового винта

13. Ходовой вал

14. Станина

15. Фартук

16. Педаль ножного тормоза

17.

Электрический блок управления

3.4. Краткое описание конструкции оборудования.

Станок состоит из:

Основания 1. К основанию крепится станина 14 с направляющими

каретки суппорта 10 и задней бабки 11. При необходимости обработки деталей

большого диаметра можно снять съемную часть станины (мостик).

Суппорт состоит из: каретки 10, поперечных салазок, перемещающихся

по направляющим каретки; поворотной части с направляющими для верхних
