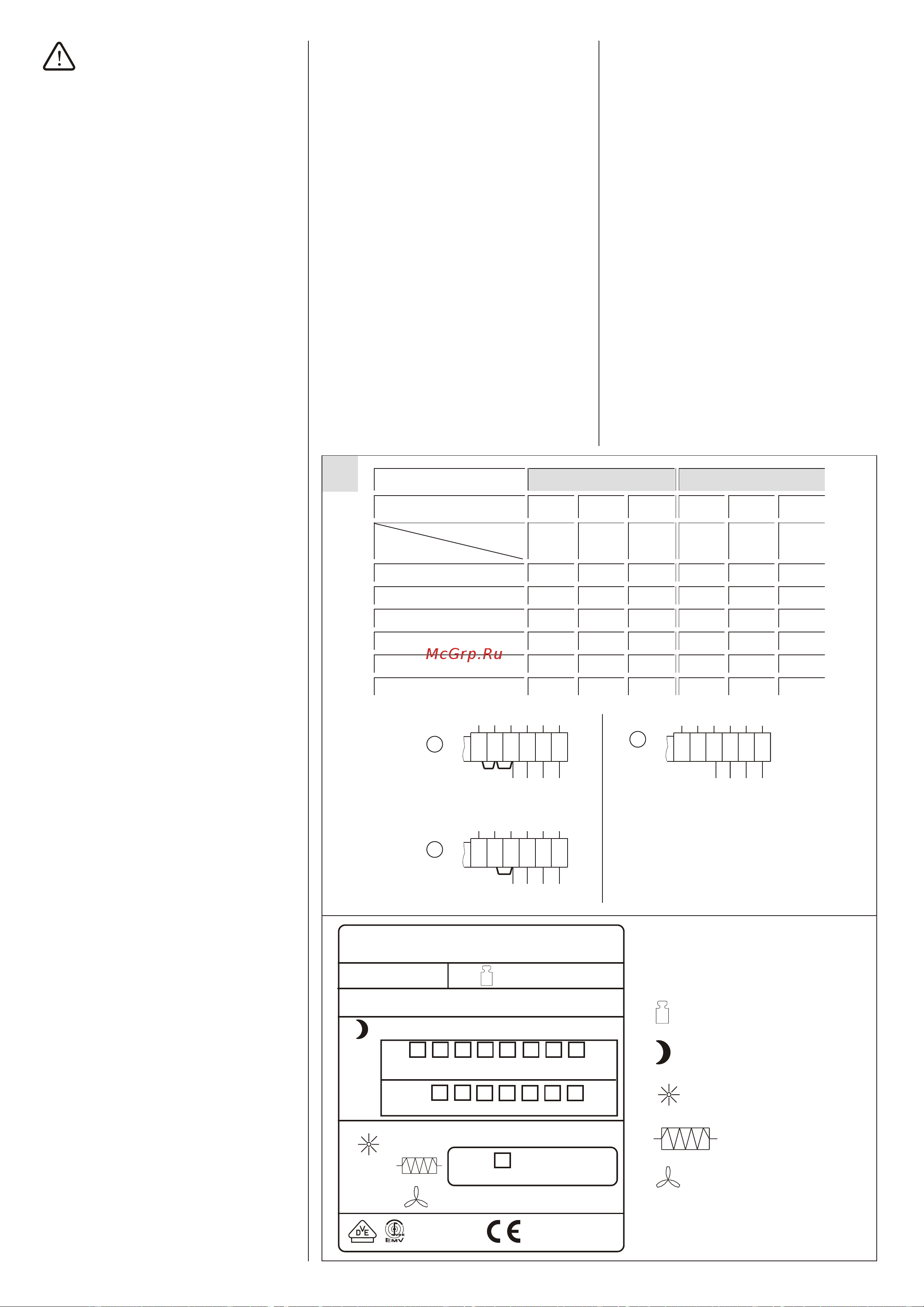

Stiebel Eltron ETS 700 [10/11] Page 11
Макгруп McGrp.ru
Задайте вопрос
Зарегистрироваться

Stiebel Eltron ETS 700 [10/11] Page 11

Stiebel Eltron ETS 500 [10/11] Page 11
11
ETS 700
Nr. 074489 - 7673 - 000009
3/N/PE ~ 400 V 50 Hz
373 kg
1,7
26 W
5678910 h
kW
kW
5,25 5,83 6,42 7,0 6,75 7,5 8,24 9,0
1/N/PE ~ 230 V 50 Hz
Made in Germany
X
ETS 200 2,0 1,83 1,67 2,7 2,47 2,25
ETS 300 3,0 2,75 2,5 4,1 3,76 3,42
ETS 400 4,0 3,66 3,33 5,5 5,04 4,58
ETS 500 5,0 4,58 4,16 6,5 5,96 5,42
ETS 600 6,0 5,5 5,0 8,1 7,42 6,75
ETS 700 7,0 6,42 5,83 9,0 8,24 7,5
L3 L2 L1231
N
L3 L2
L1
X1
9h
8h
3/N/PE ~ 400 V
L3 L2 L1231
N
L3 L2
L1
(Serienverdrahtung)
X1
3/N/PE ~ 400 V
1
2
L3 L2 L1231
N
L3 L2
L1
10 h
X1
3/N/PE ~ 400 V
3
8670.02
S
Соблюдайте данные на типовой
шильде прибора!
После электрического подсоединения
необходимо указать шариковой ручкой
мощность присоединяемых установок и
номинальную длительность зарядки прибора
в соответствующих графах на типовой шильде
прибора и на схеме в данной инструкции по
монтажу.
2.5.3 Прибор готов к работе
Очистка прибора K-L
Открытый прибор после установки и
размещения аккумулирующих камней нужно
пропылесосить. Для этого необходимо
демонтировать вентилятор и блок
воздухопровода.
- Отвинтите блок воздухопровода
(16) и снимите его
- Вентилятор (М1) после ослабления
(не отвинчивания) винтов,
расположенных спереди на
крепежных уголках, приподнять и
вытащить (следите за кабельной
проводкой!) На некоторых
приборах для этого нужно отвинтить
регулятор температуры зарядка
(N5) вместе с железным
фиксатором.
При складывании демонтированных деталей
нужно следить, чтобы не повредить
многопроволочные гибкие провода.
- Очистите дно прибора (железный
лист) и вентилятор (не повредите пластины).
Затем снова установите вентилятор и,
возможно, ограничитель температуры, а
также блок воздухопровода (правильная
кабельная проводка!).
Закрывание прибора M Q
- Внутреннюю переднюю стенку с
теплоизоляцией слегка повернутую в сторону
подвесить за верхний край и привинтить на
нижнем крае;
- Правую боковую стенку подвесить
сверху и снизу;
- Верхнюю переднюю стенку
подвесить, прислонить снизу к
прибору и закрепить тремя винтами
(при этом пользоваться внутренними
резьбовыми отверстиями);
- Привинтить решетку для выхода
воздуха, затянуть винты крепко
вручную и примерно на 1 оборот
снова повернуть назад;
- Решетку для входа воздуха снизу
установить на уплотнения на дне
прибора, прислонить вверху и
вставить в пазы за решеткой для
выхода воздуха.
2.6 Первый ввод в эксплуатацию
Опасность короткого замыкания на
регуляторе зарядки
При измерении напряжения на контактах
термореле при замыкании на корпус
просадке измерительных пиков - разрушается
регулятор зарядки.
Индикация продолжает гореть «зеленым»!
2.6.1 Проверка функционирования
Работу вентилятора проверьте путем
включения регулятора комнатной
температуры.
2.5.3 Прибор готов к работе
2.6 Первый ввод в эксплуатацию
2.6.1 Проверка функционирования
2.6.2 Зарядка
После проведенной проверки
функционирования приборы можно
эксплуатировать без особых приготовлений.
Зарядка производится либо в ручном режиме
через задатчик электронного регулятора
зарядки или автоматически через имеющееся
управление зарядки eltermatic®.
При первой зарядке необходимо задать зарядку
в кВт и сравнить с максимально допустимой
зарядкой в холодном состоянии, указанной в
технических характеристиках. Заданный заряд
не должен превышать максимально допустимый
в холодном состоянии.
! При первом вводе в эксплуатацию возможно
возникновение запаха, поэтому необходимо
позаботиться о достаточном проветривании
помещения (1,5-кратная смена воздуха,
например, открытые окна). Первую зарядку
прибора в спальной комнате желательно не
проводить во время сна.
2.7 Ремонт, переоборудование прибора
При проведении повторного монтажа прибора,
2.6.2 Зарядка
2.7 Ремонт, переоборудование прибора
разобранного для ремонта, или уже бывшего в
эксплуатации в другом месте, как и при
первоначальной установке следует выполнять
действия согласно данной инструкции по
монтажу.
В этих случаях следует особенно учитывать:
Детали теплоизоляции, на которых можно
распознать повреждения либо изменения,
которые могли бы отрицательно повлиять на
безопасность, необходимо заменить новыми.
Перед вводом в эксплуатацию следует провести
проверку(испытание) изоляции и измерение
номинального потребления.
2.7.1 Переделка прибора
Для работ по переделке прибора, навеске на
него и вмонтирования в него устройств действует
инструкция, прилагаемая к соответствующему
устройству.
2.8 Передача прибора
Разъясните пользователю функции прибора.
Обратите его особенное внимание на указания
по безопасности. Передайте пользователю
инструкцию по монтажу и эксплуатации.
2.7.1 Переделка прибора
2.8 Передача прибора
Исполнение
нагревательного элемента
8-ч. нагревательные элементы
(Серия)
5-ч. нагревательные элементы
(блоки)
Номинальная
длительность зарядки
Номинальная
длительность зарядки
8 ч 9ч 10ч 5ч 6ч 7ч
1. 2. 3. 1. 2. 3.
Варианты подключения
кВт
Варианты подключения
кВт
Типы
Символы на типовой табличке
(пример ETS 700)
Общий вес
зарядка
разрядка
Дополнительное
отопление
Вентилятор
Символы на типовой табличке
