6
8667.02
6, 7
6
7
“CLICK”
A
L
E L
H L
H LE
N N N
N
L
L-S
H
N
8709.01
R

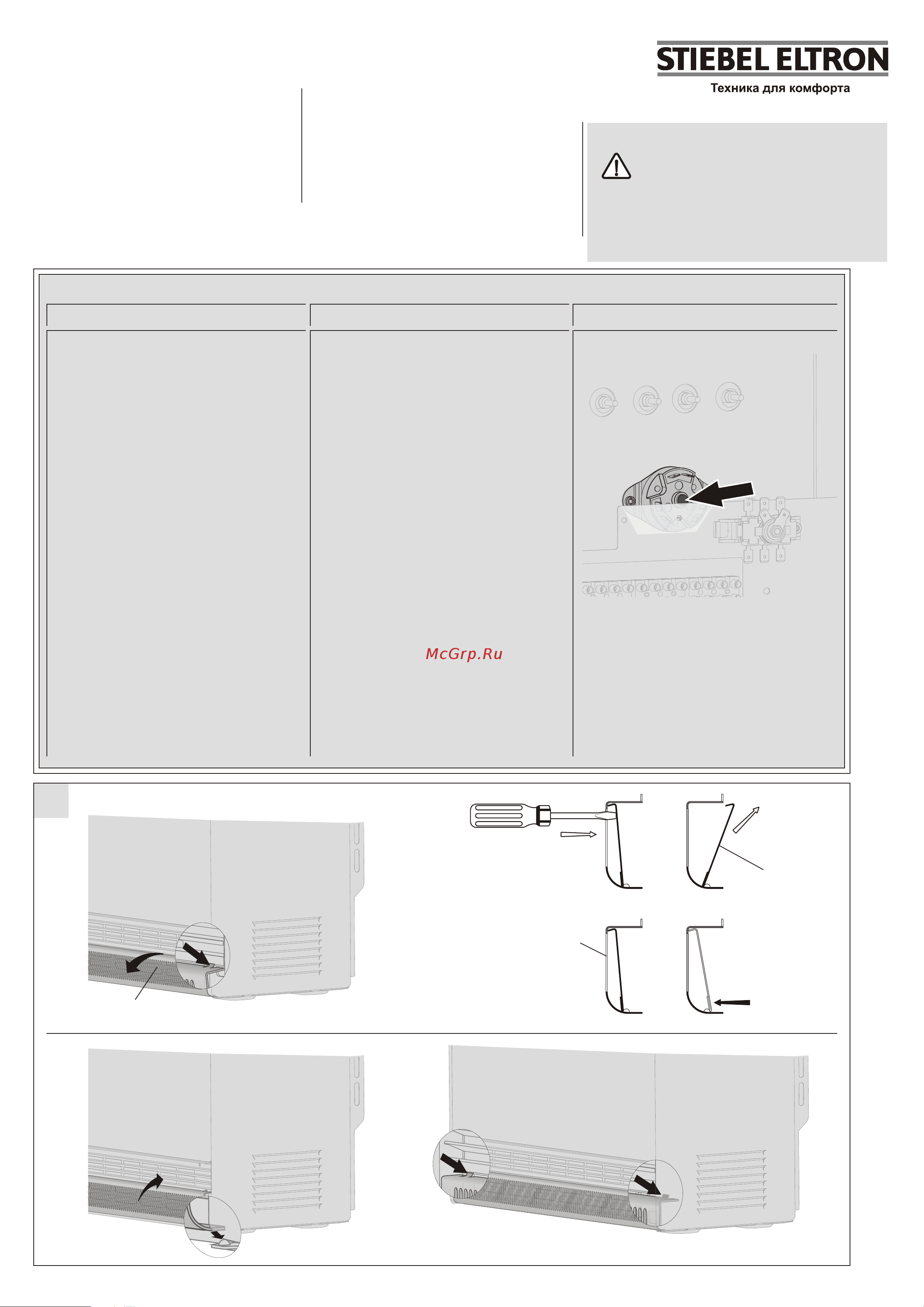

Для очистки фильтра выполните следующие
действия:
- после прижимания вниз верхней
защелки (фиксатора) откиньте вперед
решетку для входа воздуха и снимите ее;
- извлеките, например, с помощью
отвертки, из решетки фильтр и очистите
его щеткой, пылесосом и т.п.;
- снова установите фильтр в решетку и
вставьте в канавку над уплотнениями
(петлями);
- решетку для входа воздуха установите
снизу вбок на уплотнения на дне
прибора, разверните через верх и
вставьте в канавку за решеткой для
выхода воздуха.
1.5 Важное замечание
Аккуратно храните данную инструкцию,
при смене владельца прибора
передавайте ее очередному
пользователю.
Предоставьте ее специалисту для ознакомления при
проведении любых работ по поддержанию в
рабочем состоянии.
Что делать, если …?
Для пользователя
Для специалиста
теплоаккумулятор не
нагревается?
даже при хорошей погоде
сохраняется необычно высокая
температура корпуса?
Проверьте, …
… что кнопка выбора настроена на
положение 3.
… исправны ли соответствующие
предохранители в Вашей коробке с
предохранителями или отключился ли
защитный выключатель.
Устраните причину!
Если после этого в течение следующего
дня теплоаккумулятор все еще не будет
нагреваться, вызовите специалиста.
Проверьте, …
… включается ли вентилятор с
регулятором комнатной температуры.
Если нет, вызовите специалиста.
…не загрязнен ли войлочный фильтр в
решетке для входа воздуха.
Устраните причину в соответствии с п.
1.2.1!
Проверьте, …
…в порядке ли управление контактором
нагревательного элемента.
… есть ли напряжение на клеммах
L1/L2/L3.
… сработал ли предохранительный
ограничитель температуры (F1)
… включился ли регулятор комнатной
температуры и есть ли напряжение на
клемме LE.
… вращаются ли вентиляторы.
…выключился ли защитный регулятор
температуры (N5) на выходе воздуха.
…имеется ли управляющий сигнал от
управления зарядкой Z1 на клемме
А1/Z1.
