2.5.2 Подсоединение к электросети
Электрическое подсоединение для нагревательных
элементов может производиться с помощью
трехфазного тока 400 в (Y) либо переменного тока
230 В 50 Гц.
Возможно подсоединение с NYM. Количество
подводящих линий, а также поперечное сечение
проводов зависит от значения подводимого
напряжения прибора и вида подсоединения к сети и
особых предписаний Союза немецких
электротехников. Для этого соблюдайте
прилагаемые электросхемы.
! При подключении прибора к автоматическому
управлению зарядкой на клеммах A1/Z1 и A2/Z2
даже при извлеченных предохранителях возможно
появление напряжения!
Подсоединение
Электрические соединительные линии при
необходимости разгрузите от усилий (натяжения) и
подсоедините в соответствии с электрической
схемой в приборе (на внутренней или правой
боковой стенке) или согласно прилагаемой схеме
подключения.
Если расположенный в распределительном шкафу
угловой металлический щиток для размещения
зажимов для подсоединения к сети из-за
небольшого расстояния сбоку труднодоступен, то
его после ослабления (не выкручивания) винта,
сидящего в задней стенке, при проведении работ по
подсоединению можно выдвинуть вперед.
Во время зарядки на клемме «L» клеммной колодки
Х2 должно присутствовать напряжение (230 В).
Если для этого нет в наличии отдельного источника
питания, то клемму «L1» можно соединить
перемычкой с «L». В таком случае клемму «N»
клеммной колодки Х2 нужно соединить перемычкой
с клеммой «N» клеммной колодки Х1 (возможно
только при настенном монтаже регуляторов
комнатной температуры).
Обязательно следите за правильным
подсоединением защитного провода!
Проводку для подсоединения управляющего
сигналя постоянного тока перед подсоединением
внутри прибора освободить от натяжения до
контактного зажима и покрыть изоляционным
шлангом!
Управление без контактора нагрева (отопления)
Если не разрешается установка контактора
нагрева (частично по требованию
электроснабжающего предприятия), можно
использовать термореле, встроенное на заводе в
теплоаккумулятор.
Для этого нужно подсоединить либо сигналы
электроснабжающего предприятия «LF+N» либо
«SH+N» соответствующего управления зарядкой
напрямую к клеммам «L-SH+N»
теплоаккумулятора. При этом следует соблюдать
указания, отмеченные знаком * на прилагаемой
схеме подсоединения.
Нагревательные элементы в приборе тогда
включаются только если происходит LF-
деблокировка от электроснабжающего
предприятия и электронный регулятор зарядки
разрешает зарядку.
Для режима работы с «телеуправлением с
использованием одного провода»** необходимо
установить перемычку между «N» и «A2/Z2»!
Согласование мощности в соответствии с
номинальной длительностью зарядки S
С помощью переключения или удаления
перемычек на контактных зажимах возможно
согласование мощности присоединяемых
установок с предварительно заданной
электроснабжающим предприятием номинальной
номинальной длительностью зарядки.

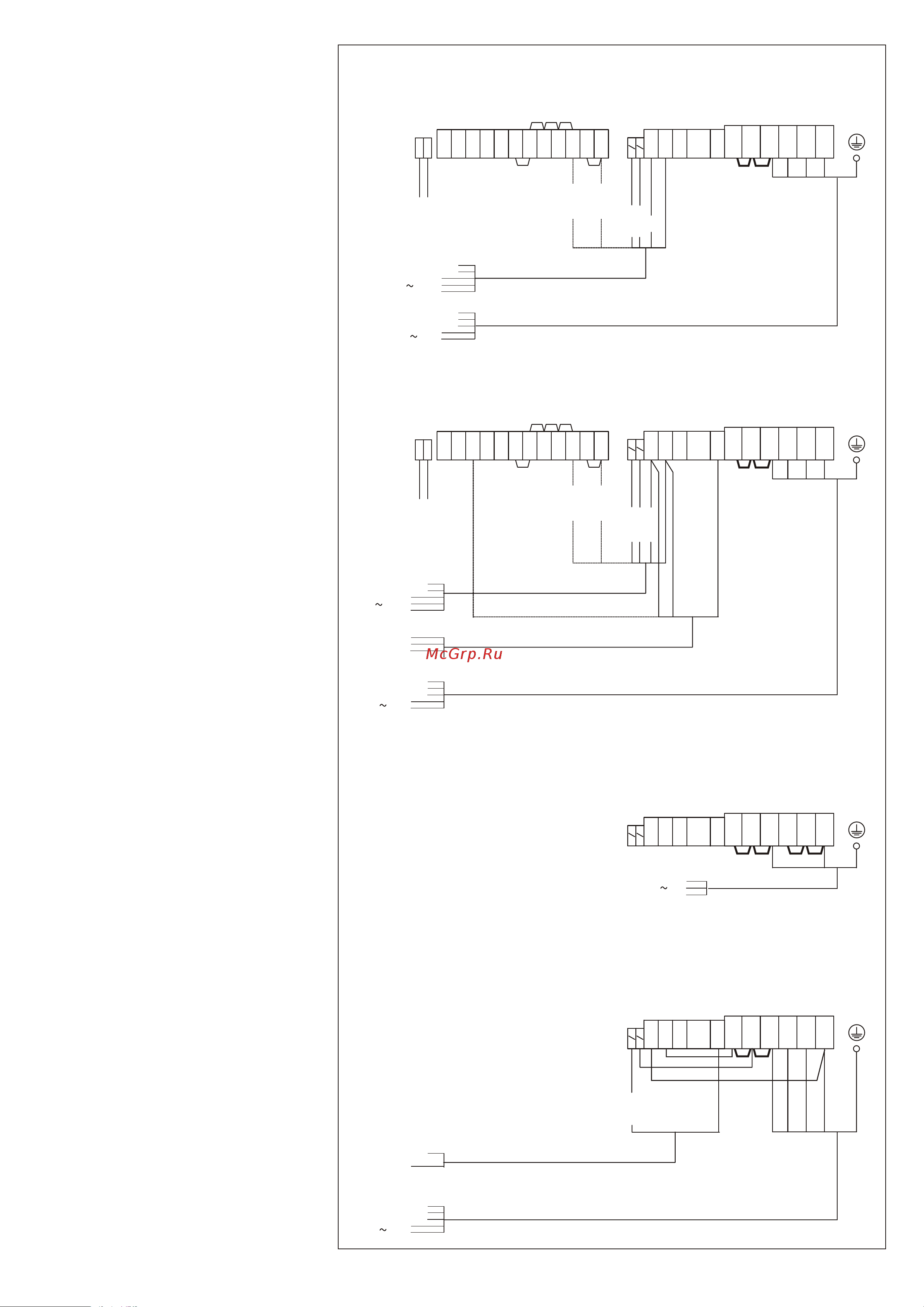

2.5.2 Подсоединение к электросети
Схема подсоединенияСхема подсоединения
при интегрированных регуляторах комнатной температуры RTI-E3/ RTI-EP2
при настенном монтаже регуляторов комнатной температуры RTA-S/RTNY-S
при однофазном подсоединении (макс. 2 кВт)
при замене теплоаккумулятора «старый-новый» с регулятором комнатной
температуры, установленном на стене, и отсутствии дневного электроснабжения
При этом следует учитывать, что соответствующий
регулятор комнатной температуры и имеющееся
атмосферозадаваемое управление зарядкой
подсоединены на том же Fi, что и силовая
часть(нагрузка).
Если имеется несколько Fi, то N от термореле К1
нужно переложить на N силовой части, а также
многопроволочный гибкий провод 3 должен быть
переложен от соединителя Х10 с L на L1 (см. схему на
стр. 13) ** телеуправление с использованием одного
провода
Управление зарядкой
Регулятор комнатной температуры
L1\L2\L3
(или через контактор нагрузки)
