![Stiebel Eltron ETS 300 [6/11] Page 7](/views2/1257461/page6/bg6.png)
7
4
6
4
B
50
6
165
4
64
60
0813
0
>70
>100
95 a 95
85
30
245
Ш9
8565.03
[mm]

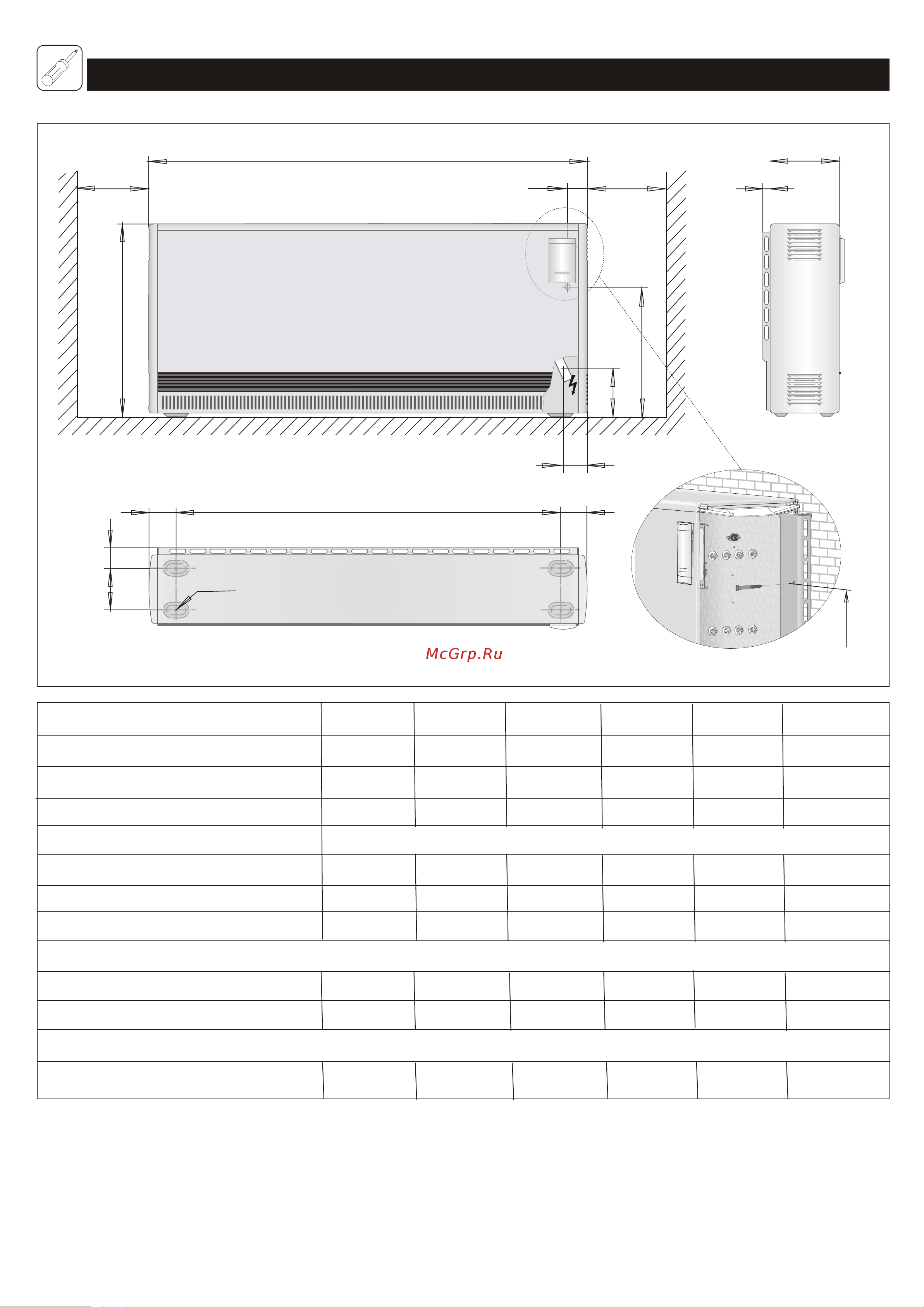

2. Указания по монтажу для специалиста2. Указания по монтажу для специалиста
2.1 Технические характеристики
ETS 200 ETS 300 ETS 400 ETS 500 ETS 600 ETS 700
Ширина «В», мм 605 780 955 1130 1305 1480
Вес (с аккум-щими камнями), кг. 118 169 220 271 322 373
Расстояние «а», мм 415 590 765 940 1115 1290
Подключение 3/N/PE ~ 400 В 50 Гц + 1/N/PE ~ 230 В 50 Гц
Мощность, кВт 2,0 3,0 4,0 5,0 6,07,0
Расчетная зарядка, кВтч 16 24 32 40 48 56
Макс. зарядка Рн, кВтч 17,0 25,5 35,0 42,0 51,0 61,5
Камни аккумулятора
Количество пакетов (камней), шт. 6 (12) 9(18) 12(24) 15(30) 18(36) 21(42)
Вес камней, кг. 86 129 172 215 258 301
Дополнительное отопление (специальные принадлежности)
Мощность, кВт 0,35 0,5 0,8 1,0 1,21,5
Установка и электрическое подключение должны
производиться специалистом при соблюдении
данного указания по монтажу.
2.2 Описание прибора А
1. Панель управления
2. крышка
3. боковая стенка правая
4. передняя стенка
5. решетка для выхода воздуха
2.2 Описание прибора А
6. решетка для входа воздуха
7. войлочный фильтр
8. внутренняя передняя стенка
9. аккумулирующие камни
10. крышка из листового металла
11. теплоизоляция
12. теплоизоляция пола
13. клапан (заслонка) для смешанного
воздуха
14. воздушный канал
15. кабельный ввод G
16. блок воздухопровода К
Е5 нагревательный элемент
М1 вентилятор
N5 защитный регулятор температуры
разрядка
А1 электронный регулятор зарядки
V4 индикация работы и неполадок
Х16 подстройка управляющего сигнала 4-х
ступенчатая
Х17 редуктор нагрузки 4-х ступенчатый
