4 Монтаж
10 Руководство по установке и техническому обслуживанию ecoCOMPACT 0020183093_02
4 Монтаж
4.1 Срок хранения
Действительность: Белоруссия
ИЛИ Молдова
ИЛИ Молдова
ИЛИ Россия
– Срок хранения: 22 месяца.

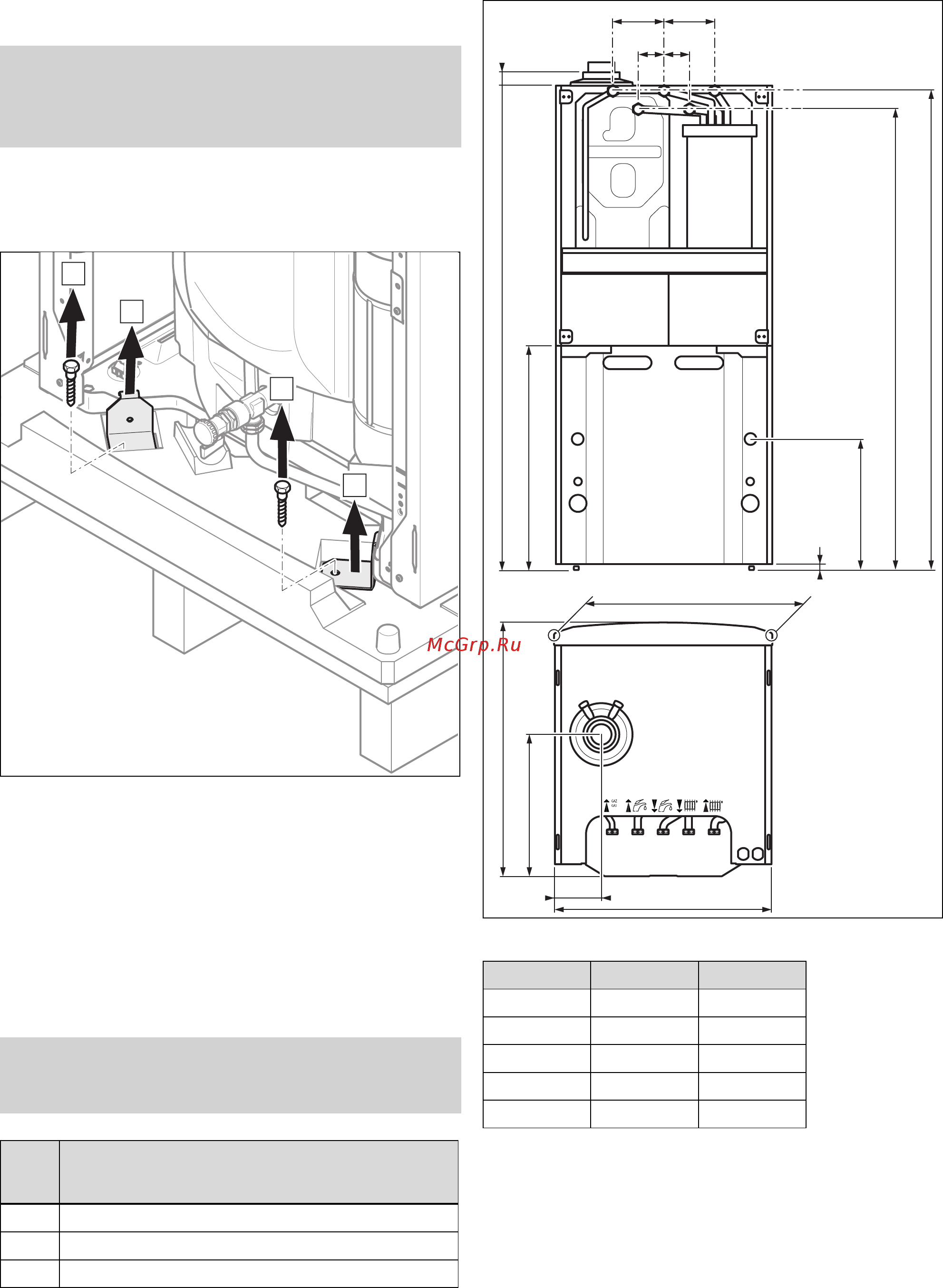

4.2 Извлечение изделия из упаковки
A
B
A
B
1. Снимите упаковку со всего прибора.
2. Демонтируйте переднюю облицовку. (→ страница 13)
3. Открутите 4 крепежные накладки, расположенные
на паллете спереди и сзади, и снимите их.
4.3 Проверка комплекта поставки
▶ Проверьте комплект поставки на комплектность и
отсутствие повреждений.
4.3.1 Комплект поставки
Действительность: Белоруссия
ИЛИ Молдова
ИЛИ Россия
Ко-
личе-
ство
Название
1
Теплогенератор
1
Дополнительный пакет с документацией
1 Пакет с прокладками
4.4 Размеры прибора
G¾”
G¾”
G¾”
G¾”
G¾”
388
693
595
126
A
35
B
C
D
E
10-20
140140
70 70
599
Размеры прибора
150L 200L
Размер (A) 1 640 мм 1 880 мм
Размер (B) 941 мм 1 182 мм
Размер (C) 770 мм 1 010 мм
Размер (D) 1 577 мм 1 816 мм
Размер (E) 1 627 мм 1 866 мм
