Ввод в эксплуатацию 7
0020183093_02 ecoCOMPACT Руководство по установке и техническому обслуживанию 23

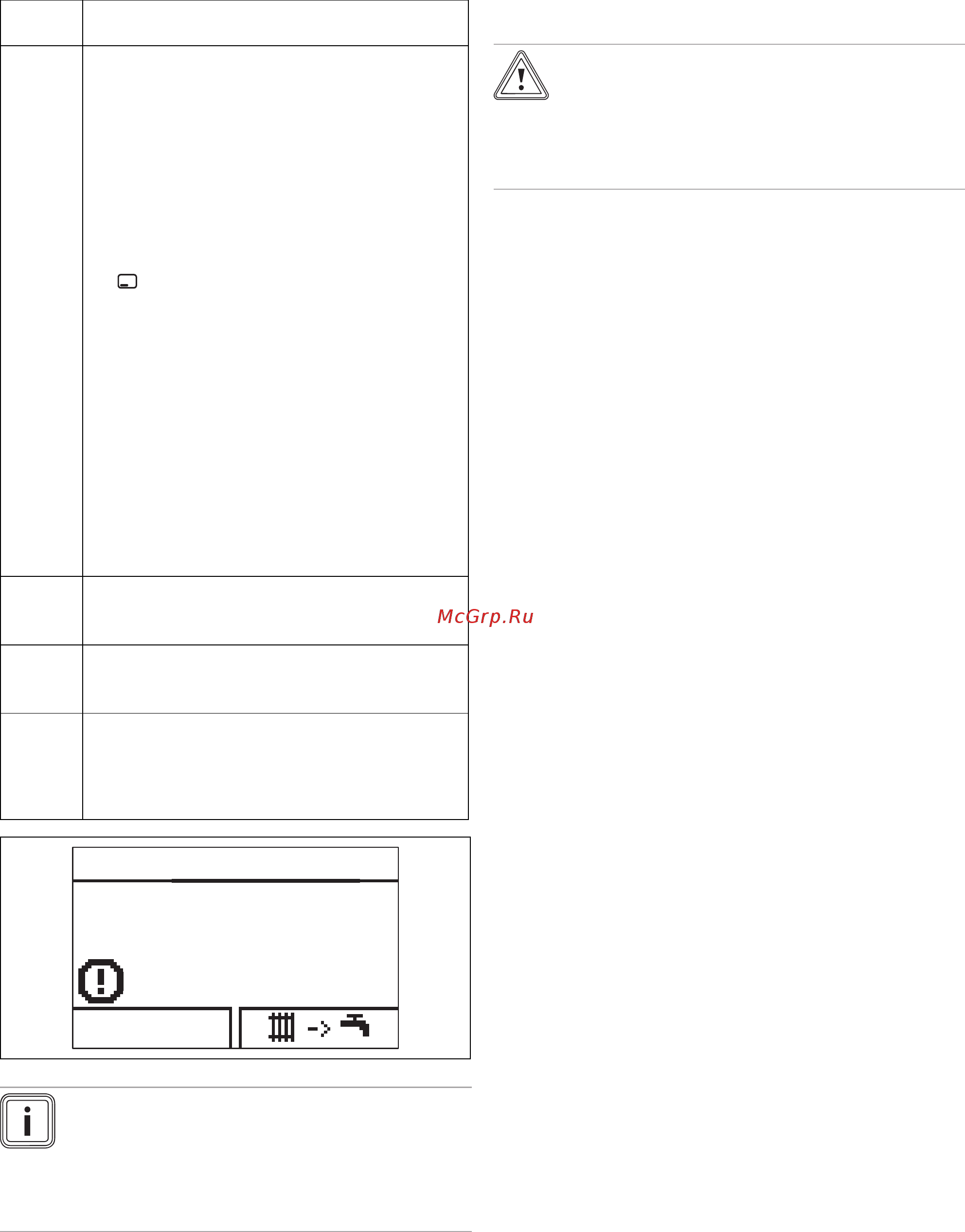

7.8 Использование тестовых программ
Меню → Уровень специалиста → Программы тестов →
Тестовые программы
Активируя различные тестовые программы, вы можете
вызывать особые функции изделия.
Индика-
ция
Значение
P.00 Тестовая программа удаления воздуха:
В тактовом режиме запускается насос системы
отопления.
Воздух из контуров отопления и ГВС удаляется
быстродействующим воздухоотводчиком на на-
сосе отопления (колпачок быстродействующего
воздухоотводчика должен быть откручен).
Программа удаления воздуха всегда начинается
с контура горячей воды (7 минут и 30 секунд) и
завершается отопительным контуром (2 минуты и
30 секунд).
1 x Отмена: завершить программу удаления
воздуха
Указание
Программа удаления воздуха работает 10 минут,
после чего завершается.
Удаление воздуха из контура горячей воды:
3-ходовой клапан в положении для горячей воды.
Цикл насоса системы отопления:
5 секунд вкл, 5 секунд выкл. Насос горячей воды
на 100% в продолжительном режиме работы.
Удаление воздуха из отопительного контура:
3-ходовой клапан в положении отопления, управ-
ление насоса системы отопления, как указано
выше.
P.01 Тестовая программа Максимальная нагрузка:
После успешного розжига изделие эксплуатиру-
ется с максимальной тепловой нагрузкой.
P.02 Тестовая программа Минимальная нагрузка:
После успешного розжига изделие эксплуатиру-
ется с минимальной тепловой нагрузкой.
P.06 Тестовая программа Режим заполнения:
Для облегчения заполнения 3-х ходовой клапан
переводится в среднее положение. Горелка и
насос выключаются (для наполнения и опорожне-
ния изделия).
P.00 Обезвоздуш-е
Отмена
Контур отопления
1,2 бар
Указание
Если изделие находится в состоянии ошибки,
запуск программ тестов невозможен. Состо-
яние ошибки можно определить по символу
ошибки слева внизу на дисплее. Сначала не-
обходимо снять сбой.
Для завершения тестовых программ вы можете всегда
выбрать Отмена, но это не относится к первому вводу
в эксплуатацию. Цикл удаления воздуха должен быть
выполнен однократно и в полной мере, чтобы горелка
могла разгореться.
7.9 Проверка и подготовка греющей воды/
заправочной и подпиточной воды
Осторожно!
Риск материального ущерба из-за нека-
чественной греющей воды
▶ Обеспечьте наличие греющей воды
удовлетворительного качества.
▶ Прежде чем наполнить систему или долить в нее
воду, проверьте качество греющей воды.
Проверка качества греющей воды
▶ Отберите немного воды из отопительного контура.
▶ Проверьте внешний вид греющей воды.
▶ Если вы обнаружите осаждаемые вещества, тогда
удалите шлам из системы.
▶ С помощью магнитного стержня проверьте, присут-
ствует ли магнетит (оксид железа).
▶ Если вы обнаружите магнетит, тогда очистите си-
стему и проведите соответствующие мероприятия
по защита от коррозии. Или установите магнитный
фильтр.
▶ Проверьте значение pH отобранной воды при 25 °C.
▶ При значениях меньше 8,2 или больше 10,0 очистите
систему и подготовьте греющую воду.
▶ Убедитесь, что в греющую воду не может попасть
кислород. (→ страница 27)
Проверка заправочной и подпиточной воды
▶ Прежде чем наполнить систему, измерьте жесткость
заправочной и подпиточной воды.
Подготовка заправочной и подпиточной воды
▶ При приготовлении воды для наполнения системы и
ее подпитки соблюдайте действующие внутригосу-
дарственные предписания и технические правила.
Если внутригосударственные предписания и технические
правила не предусматривают более высоких требова-
ний, действует следующее:
Подготовка греющей воды требуется,
– если количество всей воды для наполнения системы
и ее подпитки во время срока службы системы превы-
сило в три раза номинальный объем системы отопле-
ния или
– если не соблюдаются ориентировочные значения,
перечисленные в приведенной ниже таблице или
– если значение pH греющей воды меньше 8,2 или
больше 10,0.
