5 Установка
16 Руководство по установке и техническому обслуживанию ecoVIT 0020222585_01

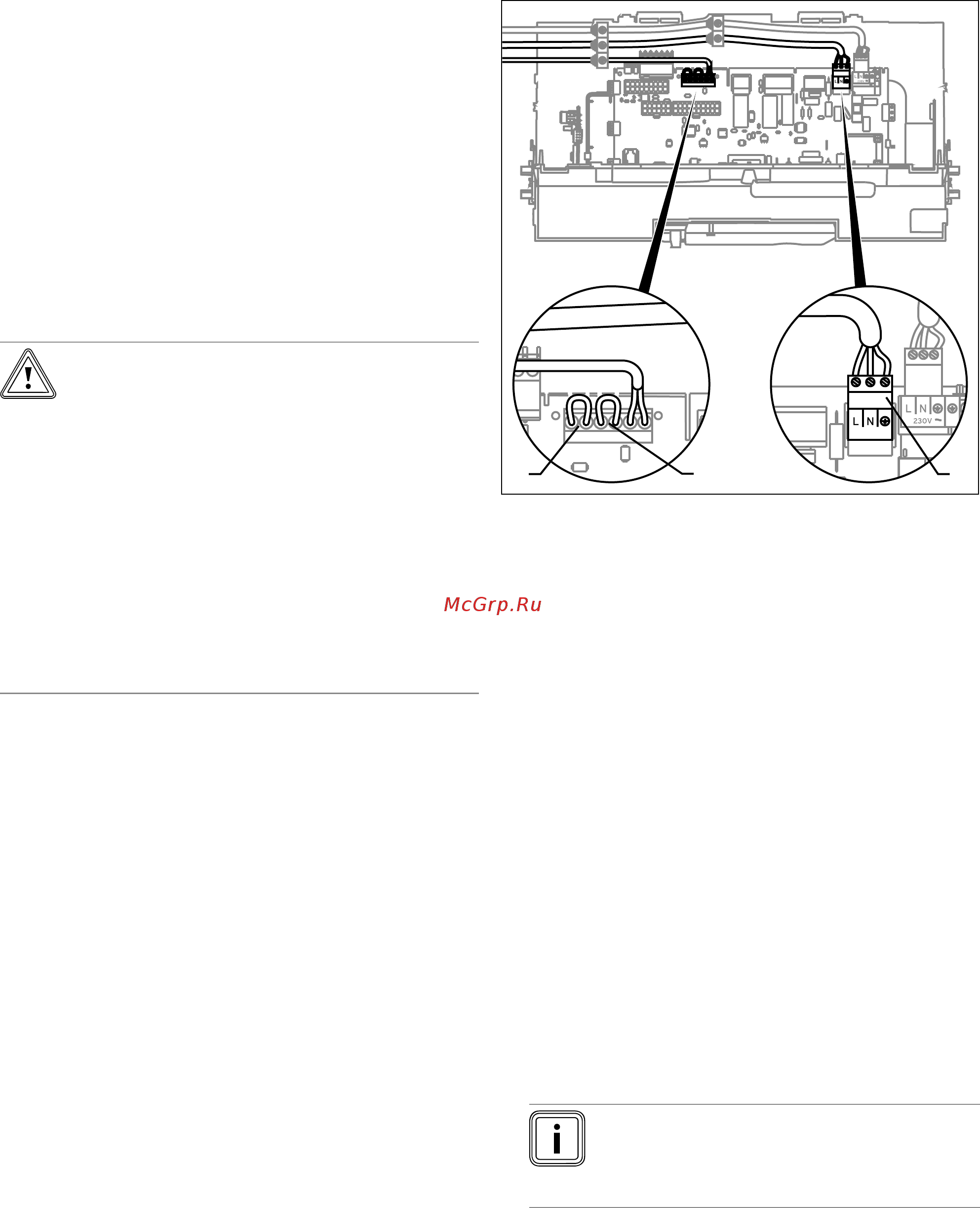

5. Проложите кабель подключения к электросети к
плате подключения в блоке электроники, как пока-
зано на рисунке.
6. Выполните электромонтаж. (→ страница 16)
7. Соблюдайте схему электрических соединений в при-
ложении.
8. Привинтите штекер бирюзового цвета, установлен-
ный справа на блоке электроники, на подходящий
гибкий, соответствующий стандарту трёхжильный
кабель подключения к электросети и подсоедините
его к разъёму X1 электронной платы.
9. Подключите блок электроники. (→ страница 15)
10. Обеспечьте возможность постоянного доступа к
подключению к электросети. Оно не должно быть
закрыто или загорожено.
5.6.3 Выполнение электромонтажа
Осторожно!
Риск материального ущерба в резуль-
тате ненадлежащей установки!
При подключении сетевого напряжения к
несоответствующим клеммам и штекер-
ным клеммам возможно разрушение блока
электроники.
Не подключайте сетевое напряжение к
клеммам шины данных eBUS (+/−).
Присоединяйте кабель подключения к
электрической сети только к обозначен-
ным соответствующим образом клем-
мам!
1. Проведите соединительные провода подключаемых
компонентов через кабельный ввод до блока элек-
троники.
2. Используйте имеющиеся в упаковке кабельные за-
жимы.
3. При необходимости укоротите присоединительные
провода.
4. Во избежание короткого замыкания при непред-
виденном освобождении жилы кабеля, снимайте
внешнюю оболочку гибких проводов на участке не
более 30 мм.
5. Убедитесь, что изоляция внутренних жил при снятии
внешней оболочки не повреждена.
6. Снимайте изоляцию внутренних жил только на-
столько, чтобы обеспечить хорошее и надежное
соединение.
7. Во избежание короткого замыкания, вызванного не-
закрепленными проводами, наденьте на освобо-
жденные от изоляции концы жил кембрики.
8. Навинтите соответствующий штекер на присоедини-
тельный провод.
9. Убедитесь, что все жилы механически прочно встав-
лены в штекерные клеммы штекера. При необходи-
мости устраните несоответствие.
10. Вставьте штекер в соответствующее гнездо элек-
тронной платы.
11. Закрепите кабель в блоке электроники с помощью
кабельных зажимов.
5.6.4 Подключение электрических
принадлежностей и внутренней проводки
1
2
3
Откройте блок электроники. (→ страница 15)
Выполните электромонтаж. (→ страница 16)
Подключите соединительные провода к соответству-
ющим клеммам или разъёмам электроники.
Если нужно, подключите принадлежности тем же спо-
собом.
Если не используется комнатный/таймерный термо-
стат 24 В с контактными выводами, перемычку (2)
между клеммами “RT” нужно оставить установленной.
Подключение насоса системы отопления
Подсоедините насос системы отопления к зелёному
штекерному разъёму (1) (X18) на клеммной колодке.
Подключение внешнего термостата подающей
линии
Подсоедините термостат подающей линии к клеммам
“Burner Off” (3), чтобы интегрировать его в систему
обеспечения безопасности, например, для защиты
напольного отопления.
Подключение насоса конденсата
Подключите сетевой вход насоса конденсата к посто-
янному питанию 230 В.
Подключите выход аварийного сигнала насоса кон-
денсата к клемме “Burner Off” (3).
Указание
Если к клемме “Burner Off” подключаются
несколько контактов, их нужно подключать
последовательно, а не параллельно.
Подключение насоса загрузки накопителя
Подсоедините насос загрузки накопителя к розовому
штекерному разъёму (X13) на клеммной колодке.
