2 Указания по документации
8 Руководство по установке и техническому обслуживанию ecoVIT 0020222585_01
2 Указания по документации
2.1 Соблюдение совместно действующей
документации
▶ Обязательно соблюдайте инструкции, содержащиеся
во всех руководствах по эксплуатации и монтажу,
прилагаемых к компонентам системы.
2.2 Хранение документации
▶ Передайте настоящее руководство и всю совместно
действующую документацию стороне, эксплуатирую-
щей систему.
2.3 Действительность руководства
Действие настоящего руководства распространяется
исключительно на:
Изделие - артикульный номер
VKK 186/5 (H-INT) 0010019519
VKK 256/5 (H-INT) 0010019520
VKK 356/5 (H-INT) 0010019521
VKK 486/5 (H-INT) 0010019522
3 Описание изделия
3.1 Обозначение изделия
Данное изделие – это газовый конденсационный котёл.
3.2 Конструкция прибора

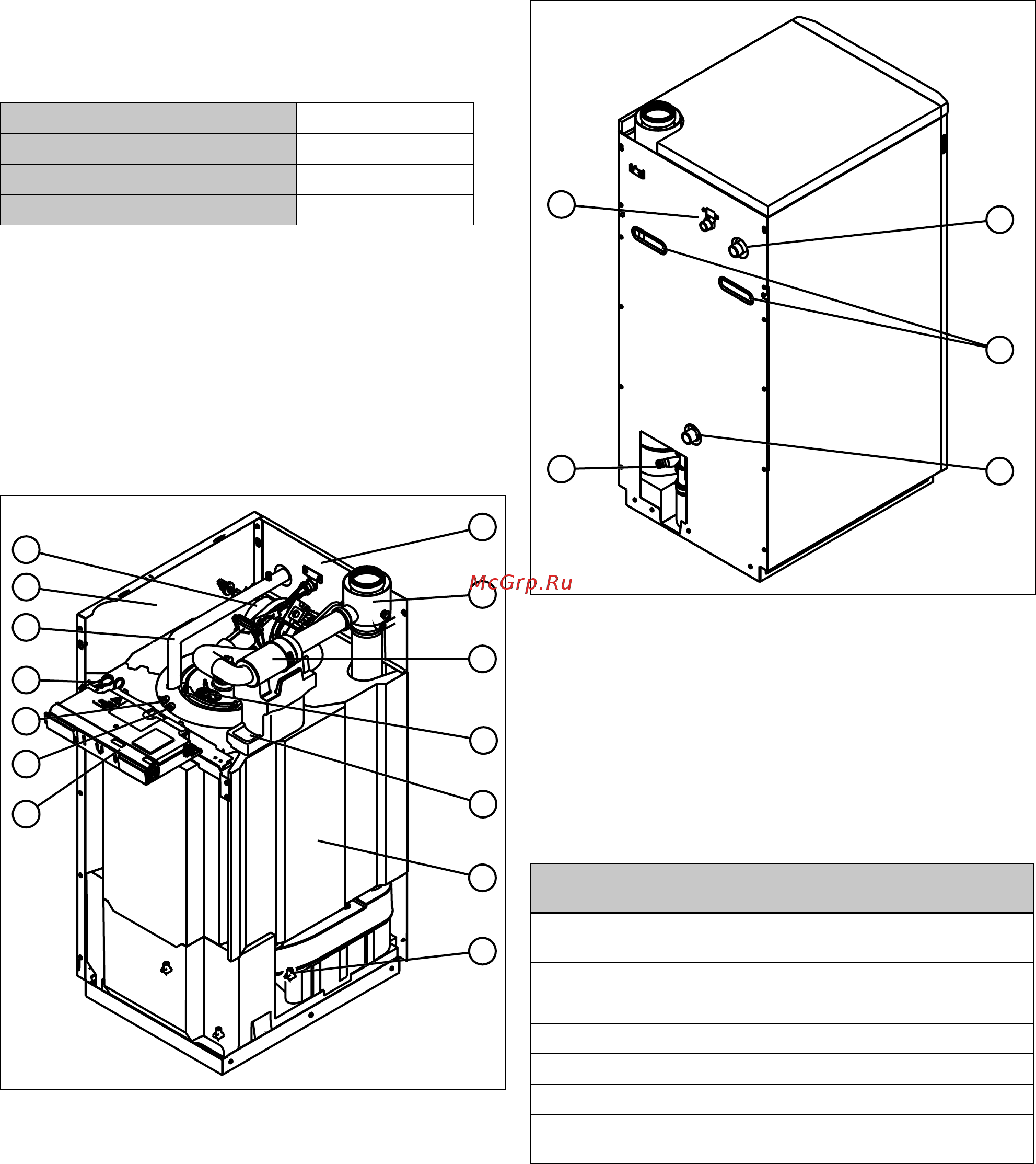

3.2.1 Функциональные элементы
14
2
1
3
6
7
11
13
10
8
9
4
5
12
1 Задняя стенка 2 Подключение си-
стемы воздухово-
дов/дымоходов
3 Впускной звукопогло-
титель
4 Электрод розжига и
контроля
5 Лоток для крепёжных
винтов и т. п.
6 Теплообменник с изо-
лирующей оболочкой
7 Регулируемые ножки
8 Блок электроники
9 Датчик температуры
подающей линии
10 Предохранительный
ограничитель темпе-
ратуры
11 Многоразовый ка-
бельный бандаж для
проводки на месте
установки
12 Подающий трубопро-
вод системы отопле-
ния
13 Боковая часть об-
шивки
14 Вентилятор с газовой
арматурой
3.2.2 Элементы подключения на задней стороне
1
5
4
2
3
1 Патрубок подающей
линии отопления
2 Ручки-выемки (правая
ручка-выемка также
является кабельным
вводом)
3 Патрубок обратной
линии отопления
4 Патрубок для слива
конденсата
5 Подсоединение газа
3.3 Данные на маркировочной табличке
Маркировочная табличка размещена на задней стороне
блока электроники и на задней стороне изделия.
Данные на марки-
ровочной табличке
Значение
Серийный номер для идентификации; цифры с 7 по 16
= артикул изделия
VKK… Vaillant Газовый отопительный котёл
18 Мощность в кВт
6 с конденсационной техникой
/5 Серия изделия
ecoVIT Обозначение изделия
2H, G20 - 20 мбар
(2,0 кПа)
Заводской тип газа и давление газа на
входе
