6 Ввод в эксплуатацию
20 Руководство по установке и техническому обслуживанию ecoVIT 0020222585_01
Указание
При переналадке с природного газа на сжи-
женный и наоборот соблюдайте соответ-
ствующее руководство по переналадке.
Условия: Исполнение изделия соответствует местной группе газа
▶ Действуйте в соответствии со следующим описанием.

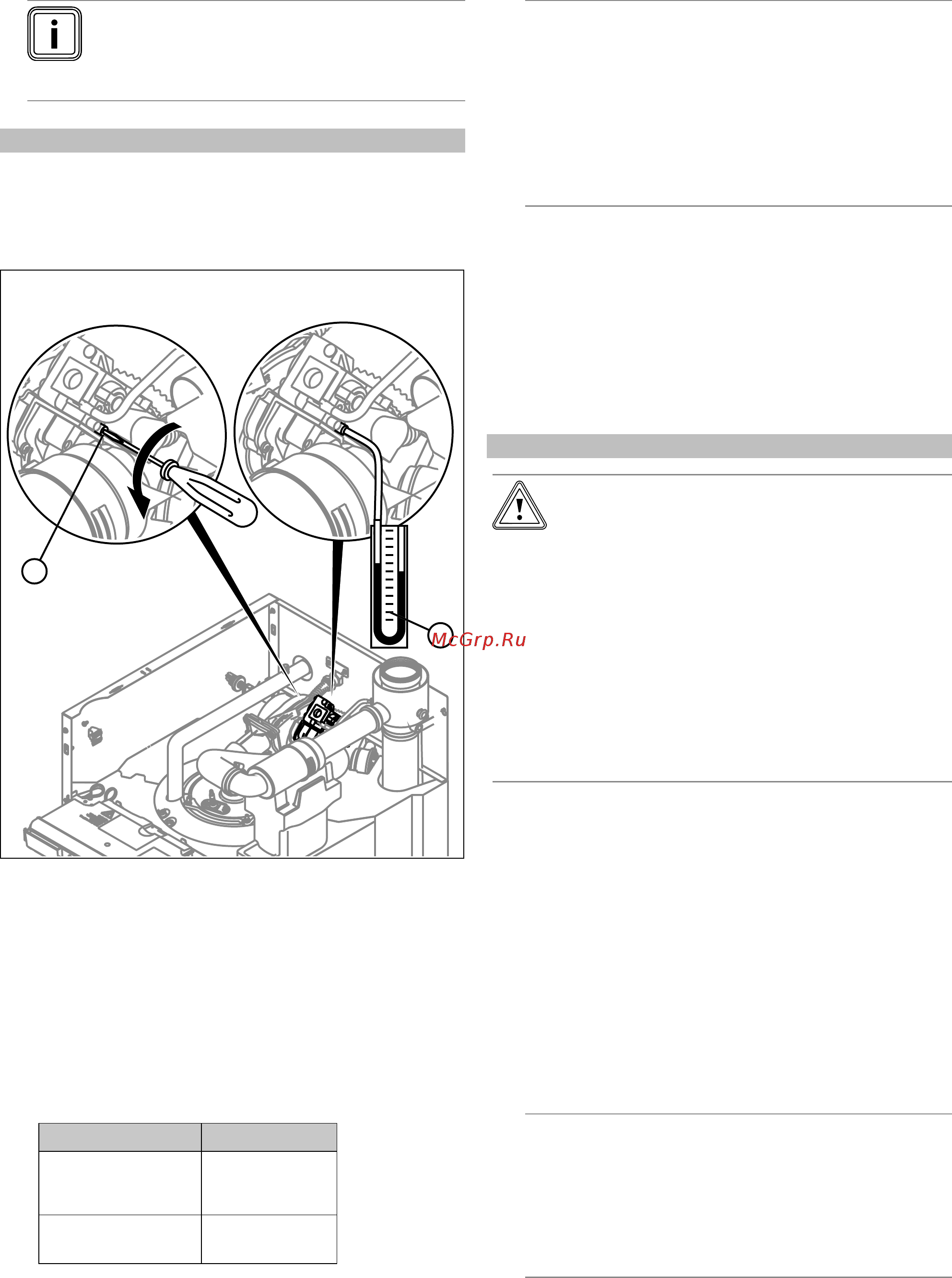

6.7.2 Проверка давления газа на входе
(давления газа)
1
2
1. Перекройте газовый запорный кран.
2. Снимите верхнюю часть облицовки аппарата.
3. Отпустите уплотнительный винт (1) с обозначением
“in” на газовой арматуре.
4. Подключите манометр (2).
5. Откройте газовый запорный кран.
6. Введите изделие в эксплуатацию.
7. Измерьте давление газа на входе относительно
атмосферного давления.
Давление газа на входе
Россия
Давление газа G20
на входе: 1,3 - 2,0
кПа
1,3 кПа
(13,0 мбар)
Давление газа G31
на входе
3,0 кПа
(30,0 мбар)
Указание
Если давление газа на входе в аппарат
(динамическое давление газа) находится
за пределами допустимого диапазона,
запрещается выполнять какие-либо на-
стройки и вводить изделие в эксплуа-
тацию. Кроме того, давление покоя не
должно существенно отклоняться от ди-
намического давления газа.
8. Выведите изделие из эксплуатации.
9. Перекройте газовый запорный кран.
10. Снимите манометр.
11. Затяните уплотнительный винт (1).
12. Откройте газовый запорный кран.
13. Проверьте измерительный штуцер на газовую гер-
метичность.
14. Установите облицовку аппарата на место.
Условия: Давление газа на входе не в допустимом диапазоне
Осторожно!
Риск материального ущерба и эксплуа-
тационные нарушения из-за неправиль-
ного давления газа на входе!
Если давление газа на входе находится
за пределами допустимого диапазона,
это может вызвать неполадки во время
эксплуатации и повреждениям изделия.
▶ Не выполняйте на изделии никаких
настроек.
▶ Проверьте подключение газа.
▶ Не вводите изделие в эксплуатацию.
▶ Если вам не удается устранить ошибку, обратитесь в
предприятие газоснабжения.
▶ Перекройте газовый запорный кран.
6.7.3 Проверить и при необходимости
настроить содержание CO₂ (настройка
коэффициента избытка воздуха)
1. Снимите верхнюю часть облицовки аппарата.
2. Введите изделие в эксплуатацию, используя тесто-
вую программу P.01.
3. Выждите не менее 3 минут до достижения рабочей
температуры изделия.
Указание
Во время регулировки воздушный шланг
не должен быть отсоединён от газовой ар-
матуры. Измерение следует проводить
с подсоединённой системой воздухово-
дов/дымоходов, чтобы результаты изме-
рения не искажались.
4. Измерьте содержание CO₂ и CO на переходнике с
отверстиями для проведения измерений над изде-
лием.
5. Сравните измеренные значения с соответствую-
щими значениями в таблице.
