11Руководство по установке ecoVIT exclusiv 0020077401_02
3.2.3 Соединительные патрубки на задней стороне
7
8
4
1
3
2
5
6

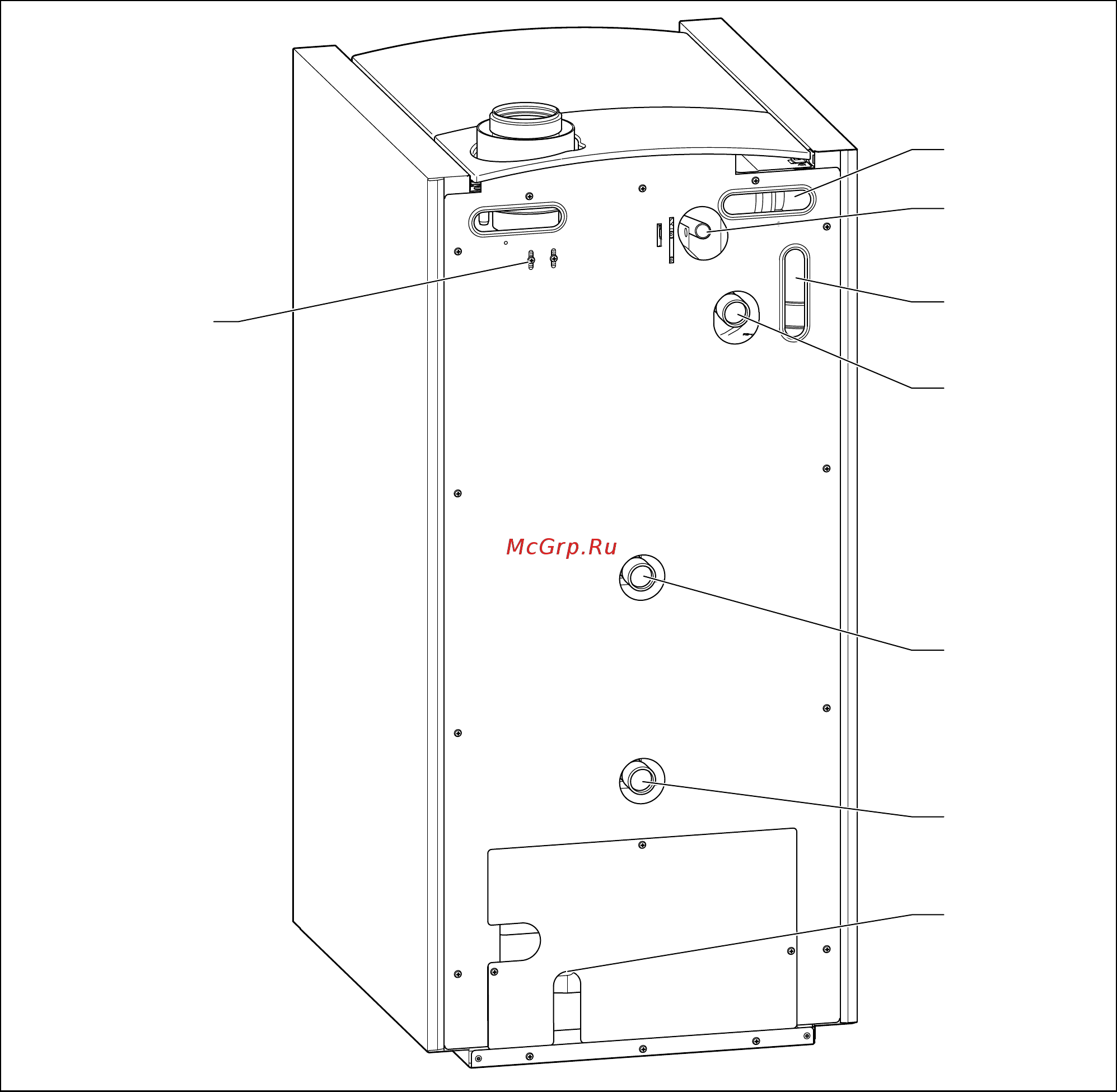

Рис. 3.2 Функциональные элементы, задняя сторона
Пояснения к рисунку
1 Захваты для удобства транспортировки
2 Газовый штуцер
3 Кабельный ввод
4 Штуцер подающей линии отопления (HVL)
5 Обратная линия водонагревателя (при подключении емкостного
накопителя)
6 Штуцер обратной линии отопления
7 Отверстие для штуцера конденсатоотводчика
8 Крепление держателя трубы дымохода
Описание аппарата 3
