12 Руководство по установке ecoVIT exclusiv 0020077401_02
4 Монтаж отопительного аппарата
Газовые конденсационные котлы ecoVIT поставляются готовыми к
подключению в одной упаковочной единице с монтированной
облицовкой.
4.1 Объем поставки
> Проверьте комплектность и целостность объема поставки на
основе следующего перечня.
1
2
3

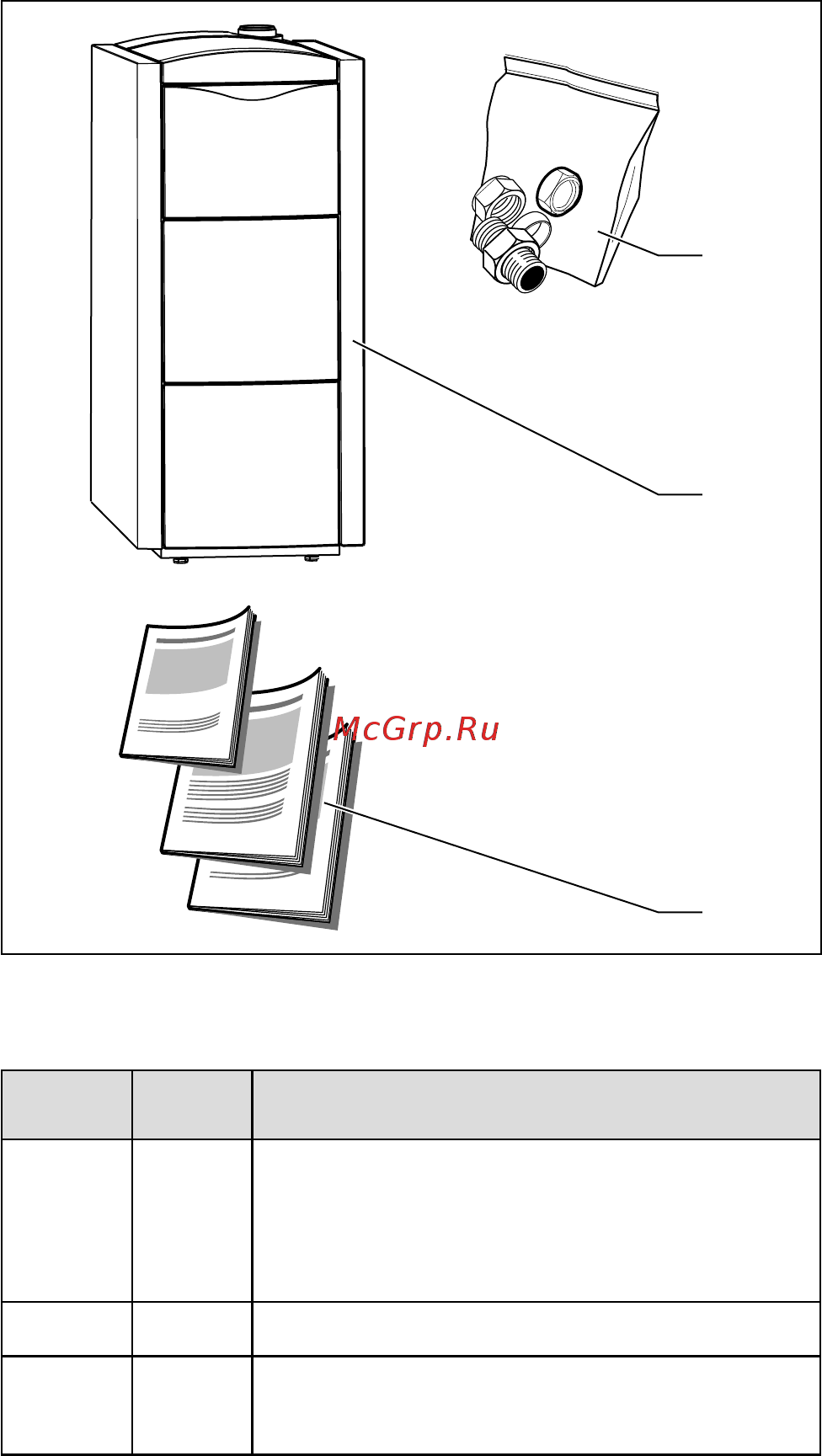

Рис. 4.1 Объем поставки
Позиция Число Наименование
1 1 Прилагаемый для установки пакет лежит в нижней
подкладке облицовки (зажимное резьбовое соеди-
нение R 3/4 для газового патрубка, колпачок для
закрывания второй обратной линии, если она не
требуется)
2 1 ecoVIT exclusiv (облицовка монтирована)
3 1 Папка с документами (руководство по
эксплуатации и монтажу LAZ (дымохода/
воздуховода))
Табл. 4.1 Объем поставки
4.2 Принадлежности
Следующие принадлежности необходимы для установки
аппарата:
– Принадлежности для воздуховодов/дымоходов; дальнейшая
информация о проектировании и установке приведена в
руководстве по монтажу.
i
В аппаратах VKK 476 и 656 необходимо использо-
вать переходник 80/125 мм с измерительным отвер-
стием (арт. № 301369) для измерения в воздухово-
дах/дымоходах. В других модификациях аппаратов
он используется дополнительно для улучшения доступ-
ности точек измерения.
– Регулирующее устройство
– Сервисные краны (подающая и отводящая линии отопления)
– Газовый шаровой кран с противопожарным устройством
– Предохранительный клапан со стороны отопления
4.3 Место установки
Прибор можно эксплуатировать при окружающей температуре
прибл. от +4 °C до +50 °C.
При выборе места установки необходимо учитывать вес котла,
включая объём воды, согласно таблице „Технические данные”
(
¬ глава 12).
Для звукоизоляции рекомендуем использовать подставку отопи-
тельного котла (звукоизолирующая); рекомендуем установить
аппарат на фундаменте высотой 5-10 см.
> Устанавливайте аппарат в морозозащищенном помещении.
