Vaillant ecoVIT VKK 226/4 INT [16/56] Установка отопительного аппарата
![Vaillant ecoVIT VKK 226/4 INT [16/56] Установка отопительного аппарата](/views2/1258052/page16/bg10.png)
16 Руководство по установке ecoVIT exclusiv 0020077401_02
1
2

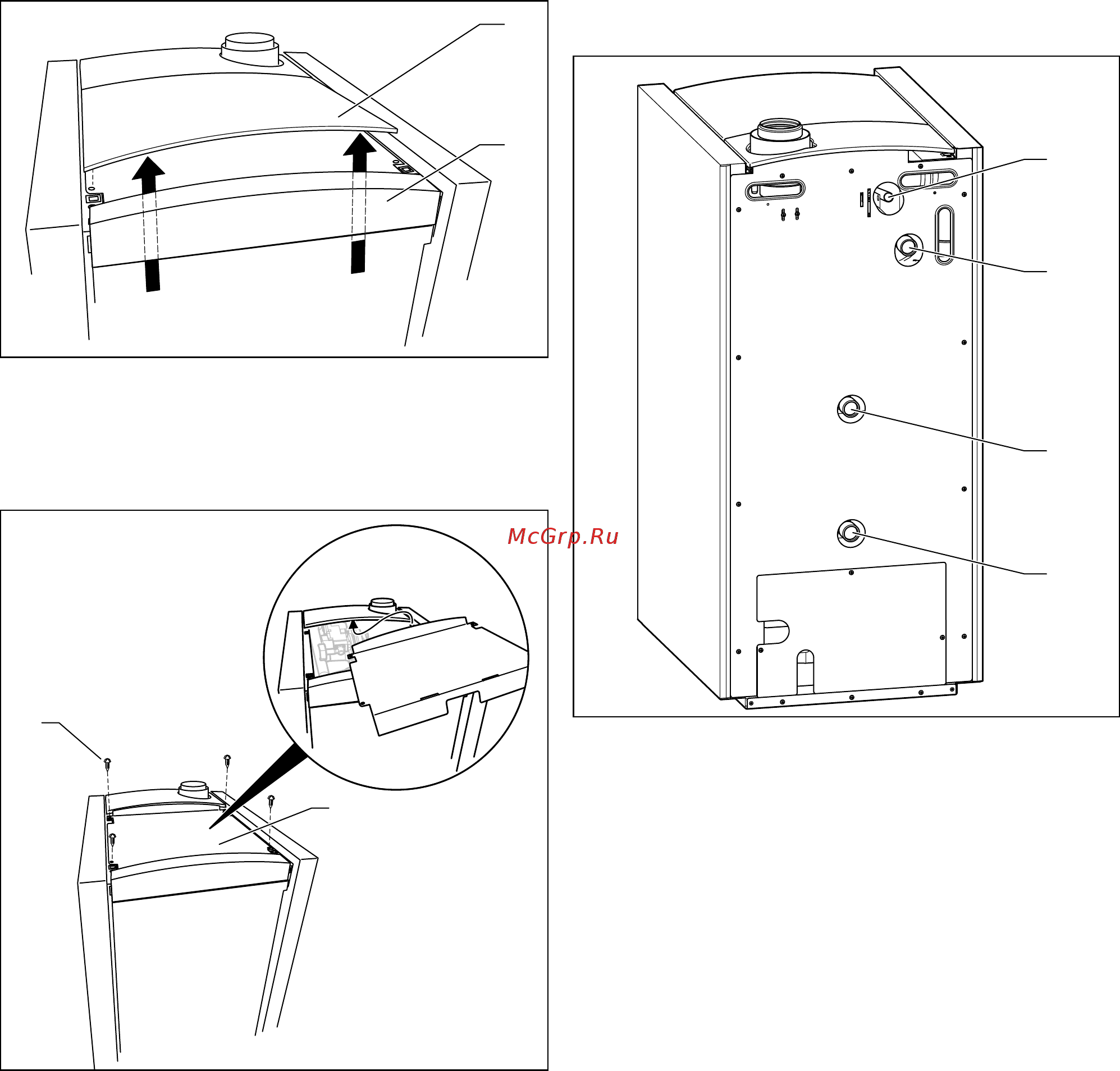

Рис. 5.2 Снятие листа облицовки
> Возьмитесь снизу позади заслонки (2) и поднимите щиток
облицовки (1) вверх.
> Снимите щиток облицовки.
1
2
Рис. 5.3 Щиток в VKK 476 и VKK 656
> Ослабьте четыре болта (2).
> Поднимите щиток (1).
5.3 Подключение газа
4
1
3
2
Рис. 5.4 Подключение со стороны отопления
Пояснения к рисунку
1 Газовый штуцер
2 Штуцер подающей линии (HVL)
3 Патрубок обратной линии (высокотемпературная линия) для подключения
водонагревателя (HRL (HT))
4 Патрубок обратной линии (низкотемпературная линия) (HRL (NT))
5 Установка отопительного аппарата
