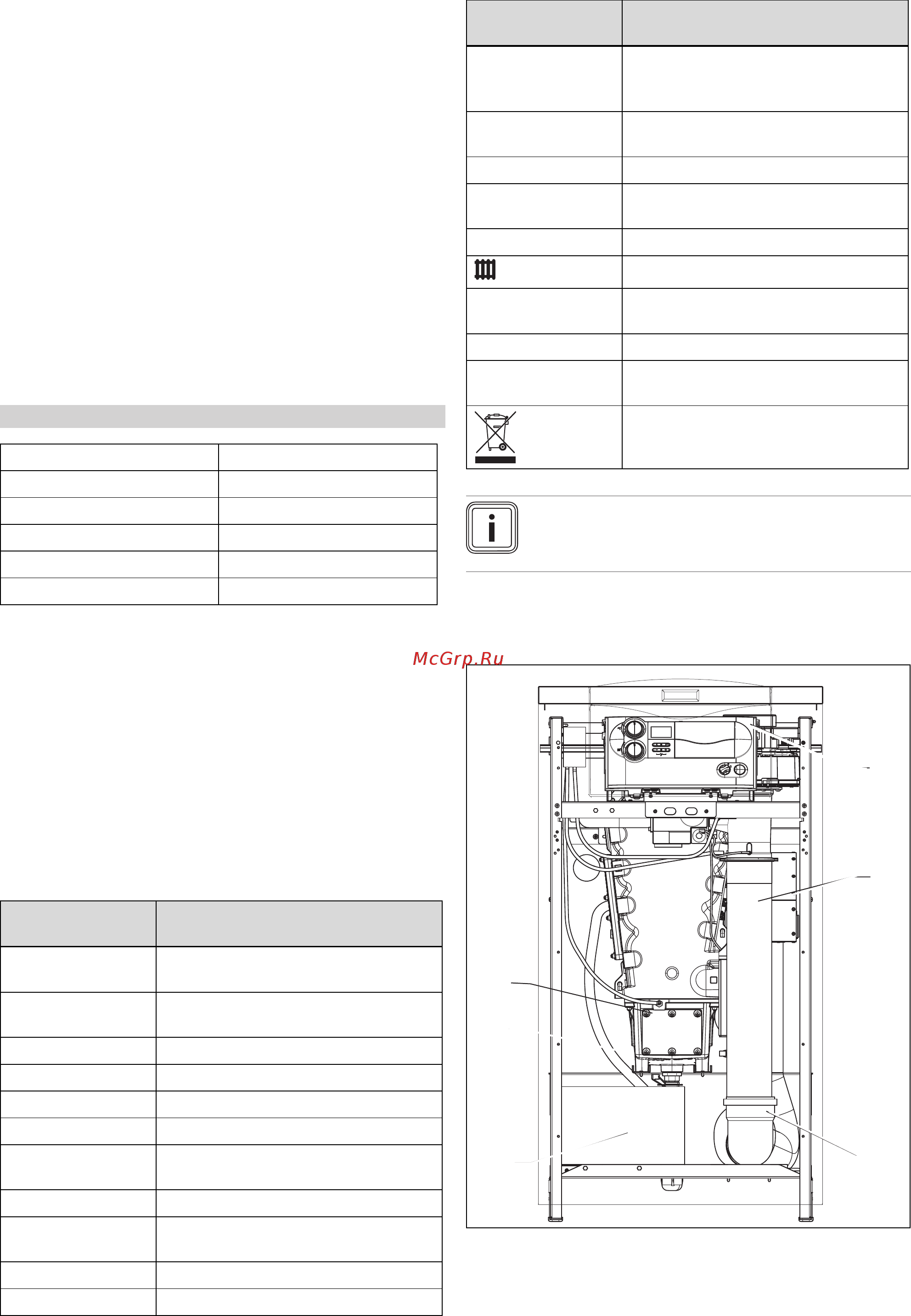

![Vaillant VKK 1606/3-E [8/52] Функциональные элементы вид спереди](/img/pdf.png)
Vaillant VKK 1606/3-E [8/52] Функциональные элементы вид спереди
![Vaillant VKK 1606/3-E [8/52] Функциональные элементы вид спереди](/views2/1258063/page8/bg8.png)
2 Указания по документации
8 Руководство по монтажу и техобслуживанию ecoCRAFT exclusiv 0020149551_01
2 Указания по документации
2.1 Соблюдение совместно действующей
документации
▶ Обязательно соблюдайте инструкции, содержащиеся
во всех руководствах по эксплуатации и монтажу,
прилагаемых к компонентам системы.
2.2 Хранение документации
▶ Передайте настоящее руководство и всю совместно
действующую документацию стороне, эксплуатирую-
щей систему.
2.3 Действительность руководства
Действие настоящего руководства распространяется
исключительно на:
Изделие - артикульный номер
Действительность: Россия
VKK 806/3-E-HL 0010016460
VKK 1206/3-E-HL 0010016461
VKK 1606/3-E-HL 0010016462
VKK 2006/3-E-HL 0010016463
VKK 2406/3-E-HL 0010016464
VKK 2806/3-E-HL 0010016465
3 Описание изделия
3.1 Серийный номер
Серийный номер вы найдете на наклейке за передней
откидной крышкой на передней стороне под панелью
управления, а также на маркировочной табличке.
3.2 Данные на маркировочной табличке
Маркировочная табличка устанавливается на заводе на
задней стенке изделия.
Данные на марки-
ровочной табличке
Значение
Серийный номер для идентификации; цифры с 7 по 16
= артикул изделия
VKK… Vaillant Газовый конденсационный
котел
80 Мощность в кВт
6 с конденсационной техникой
/3 Серия изделия
E Оснащение "Комфорт"
HL только пригодный для использования
с природным газом
ecoCRAFT exclusiv Обозначение изделия
G20 - 20 мбар Заводской тип газа и давление газа на
входе
Кат. (например, I
2H
) Разрешенная категория газа
Тип (например, C
33
) Допустимые типы газового прибора
Данные на марки-
ровочной табличке
Значение
Рабочее давление
воды (например,
3 бар (0,3 MПa))
Допустимое общее избыточное давле-
ние
T
макс.
(например,
85°C)
Макс. температура теплоносителя в
подающей линии
230 В 50 Гц Электрическое подключение
(например, 110) Вт макс. потребляемая электрическая
мощность
IP (например, X4D) Тип защиты
Режим отопления
P Диапазон номинальной тепловой
мощности
Q Диапазон тепловой нагрузки
Маркировка CE Изделие соответствует европейским
стандартам и директивам
Надлежащая утилизация изделия
Указание
Убедитесь в соответствии изделия типа газа,
имеющегося на месте установки.
3.3 Конструкция изделия
3.3.1 Функциональные элементы - вид спереди
2
3
5
6
1
4
1 Распределительная
коробка
2 Глушитель приточного
воздуха
3 Труба подачи воздуха
